4 Инструкции по использованию устройства AIS 600
>
>
>
>
Сведения о подключении проводки
для перехода в режим радиомолчания и
передачи сообщений о
состоянии безопасности (SRM)
см. на стр. 8.
Переключатель режима
радиомолчания (дополнительно;
не входит в комплект)
Переключатель для отправки
SRM-сообщений (дополнительно;
не входит в комплект)
12 или 24 В пост. тока
Питание картплоттера
Питание
VHF-радиоустройства
VHF-радиоустройство**
(дополнительно; не входит
в комплект)
Картплоттер Garmin с поддержкой
стандарта NMEA 0183
(дополнительно; не входит в комплект)
Переходной RF-кабель
(входит в комплект)
GPS-антенна GA 30*
(входит в комплект)
Приемопередатчик AIS 600
RF-кабель к VHF-антенне
(не входит в комплект)
Серый [Tx A (+)]
Розовый [Tx B (-)]
Желтый
[выключатель]
Цвет провода [назначение]
Белый [Rx A (+)]
Оранжевый/белый [Rx B (-)]
Оранжевый
[выключатель]
Цвет провода [назначение]***

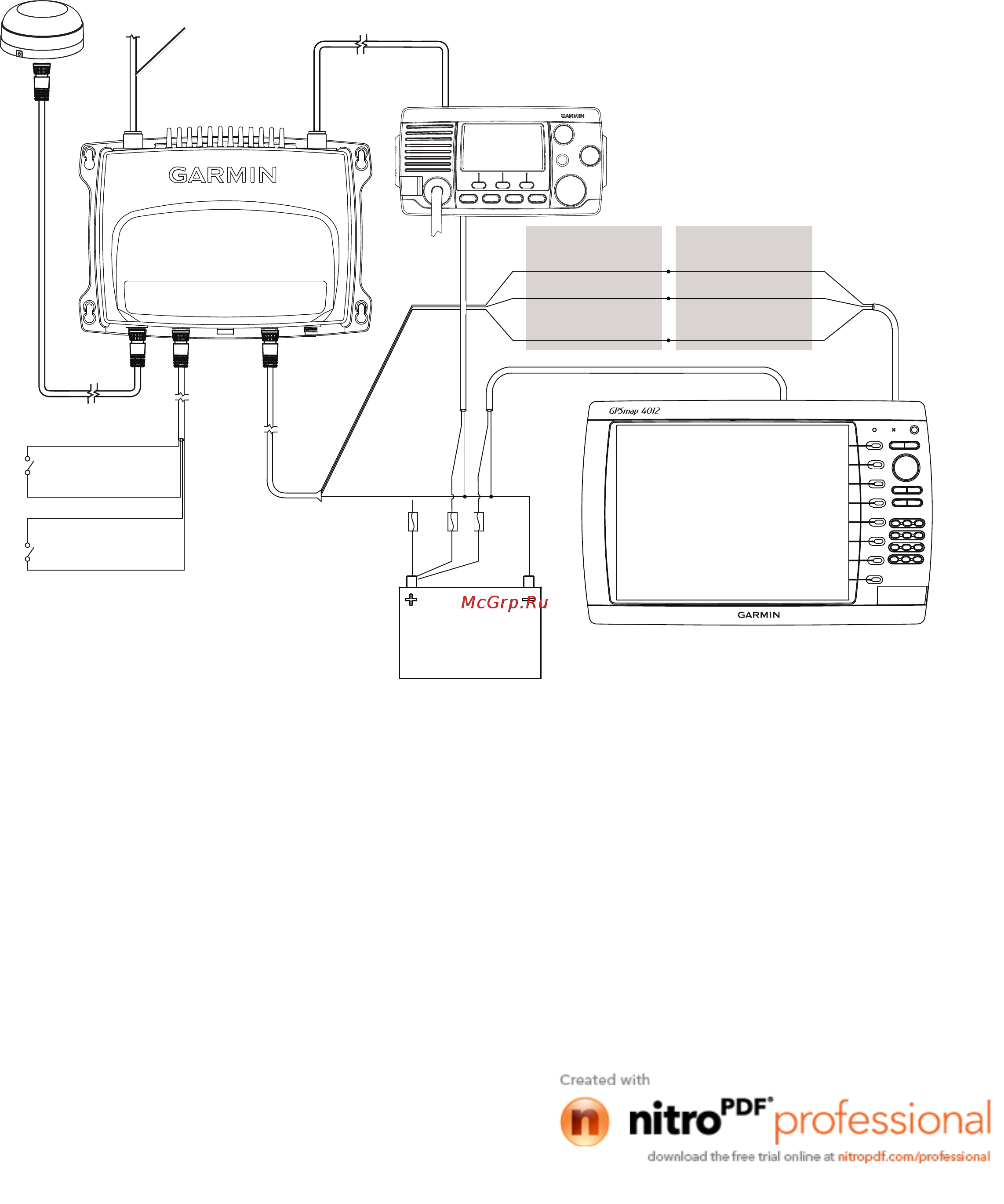

Монтажная схема проводки AIS 600 (устройство AIS 600 подключено к картплоттеру
Garmin с поддержкой стандарта NMEA 0183)
Примечания
* Устройство AIS 600 должно быть подключено к GPS-антенне GA 30, которая входит в комплект. Устройство AIS 600 не обменивается GPS-информацией с другими бортовыми устройствами.
GPS-информация на имеющиеся на судне картплоттеры должна поступать через отдельную антенну (например, GPS 17x).
** Устройство AIS 600 не обязательно должно использоваться совместно с VHF-радиоустройством, однако при наличии обоих устройств они могут подключаться к одной VHF-антенне.
*** Сведения о цветах проводов действительны при условии подключения к порту 1 NMEA 0183 картплоттера Garmin GPSMAP серии 4000/5000/6000/7000. При подключении AIS 600 к другой
модели картплоттера Garmin или к другому порту NMEA 0183 картплоттера GPSMAP серии 4000/5000/6000/7000 см. инструкции по установке, прилагаемые к картплоттеру Garmin.
Сведения о назначении проводов при подключении устройства AIS 600 к картплоттеру другого производителя см. на стр. 8.
