Инструкции по использованию устройства AIS 600 7

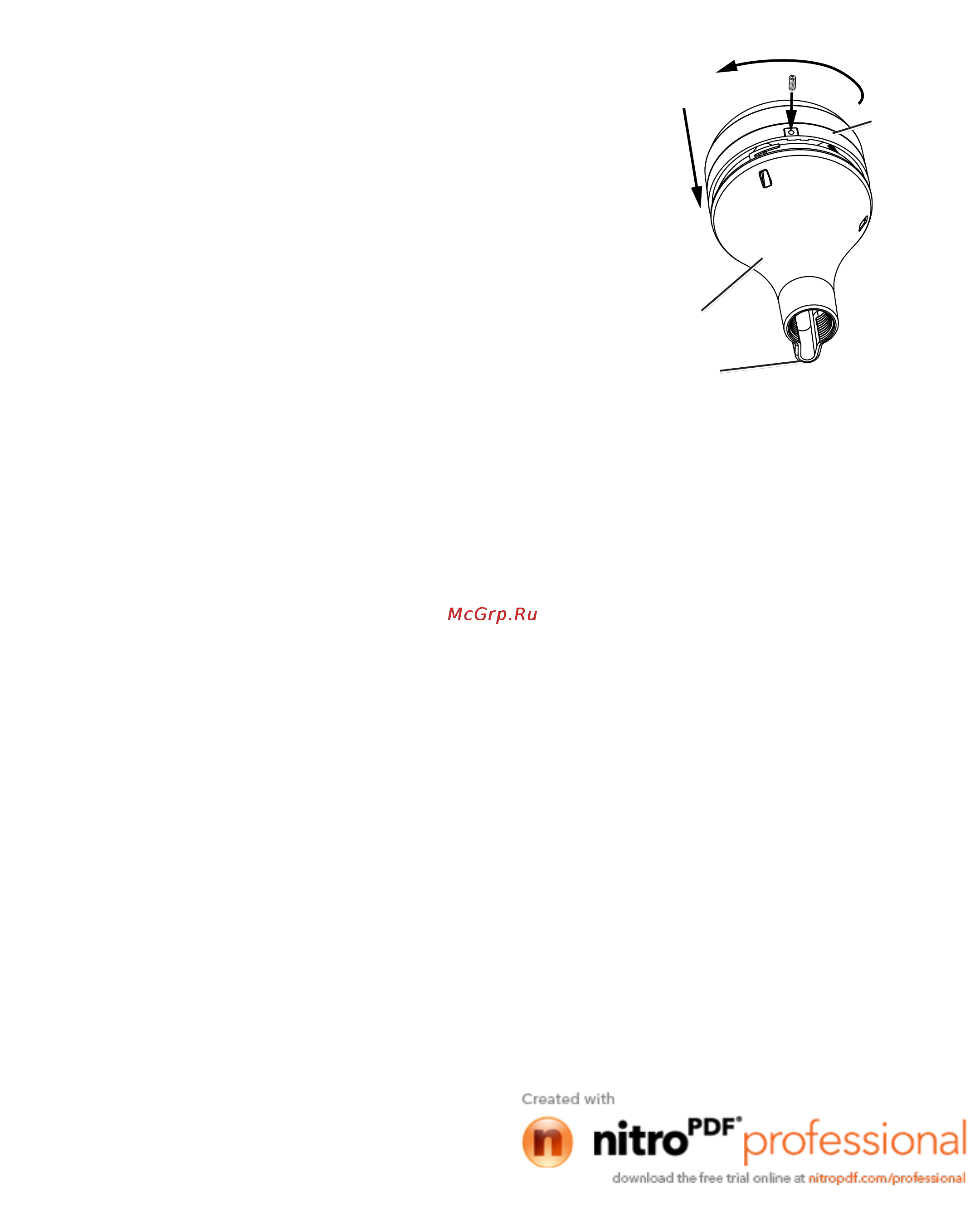

Крепление антенны GA 30 к опоре
Переходная муфта позволяет крепить антенну GA 30 к стандартной судовой опоре на базе резьбовой трубы с внешним диаметром 1 д. (14 витков на дюйм, не входит в комплект). Кабель
может прокладываться как внутри опоры, так и с внешней стороны.
Крепление антенны GA 30 с прокладкой кабеля с внешней стороны опоры
1. Проложите кабель через отверстие в переходной муфте и поместите кабель в вертикальный прорез в основании опоры.
2. Закрутите переходную муфту на стандартную опору на базе резьбовой трубы с внешним диаметром 1 д. (14 витков на дюйм, не входит в комплект). Не затягивайте слишком сильно.
3. Подключите кабель к антенне GA 30.
4. Поместите антенну GA 30 на переходную муфту
➊
, а затем установите антенну на место, повернув ее по часовой стрелке
➋
.
5. С помощью винта M3 (входит в комплект) зафиксируйте антенну на переходной муфте
➌
.
6. (Дополнительно) После крепления антенны GA 30 к опоре залейте свободное пространство в вертикальном прорезе
морским герметиком.
7. Если опора не закреплена на борту судна, закрепите ее.
8. Проложите кабель вдали от источников электромагнитных помех и подключите байонетный разъем к устройству AIS 600.
Крепление антенны GA 30 с прокладкой кабеля внутри опоры
1. Поместите стандартную опору на базе резьбовой трубы с внешним диаметром 1 д. (14 витков на дюйм; не входит в
комплект) в выбранном месте на судне и отметьте примерное расположение центра опоры.
2. Просверлите направляющее отверстие
3
/
4
д. (19 мм) для прокладки кабеля.
3. Установите опору на борту судна.
4. Закрутите переходную муфту на опору. Не затягивайте слишком сильно.
5. Проложите кабель внутри опоры и подключите его к антенне GA 30.
6. Поместите антенну GA 30 на переходную муфту
➊
, а затем установите антенну на место, повернув ее по часовой
стрелке
➋
.
7. С помощью винта M3 (входит в комплект) зафиксируйте антенну на переходной муфте
➌
.
8. (Дополнительно) После крепления антенны GA 30 к опоре залейте вертикальный прорез морским герметиком.
9. Проложите кабель вдали от источников электромагнитных помех и подключите байонетный разъем к устройству
AIS 600.
Подключение VHF-антенны к устройству AIS 600
Для приема и передачи информации AIS необходимо подключить устройство AIS 600 к VHF-антенне (не входит в комплект).
Подключите VHF-антенну для морских судов к разъему на задней панели устройства AIS 600. Если на борту судна имеется VHF-радиоустройство, VHF-антенна подключается к
устройству AIS 600, а VHF-радиоустройство — к устройству AIS 600 при помощи переходного RF-кабеля согласно монтажной схеме проводки на стр. 3. Установите антенну согласно
указаниям, приведенным в приложенной к антенне инструкции.
Подключение устройства AIS 600 к сети стандарта NMEA 2000 (дополнительно)
Устройство AIS 600 может подключаться к картплоттеру с поддержкой стандарта NMEA 2000 через сеть стандарта NMEA 2000. Если такой сети на борту судна нет, вы можете
проложить ее. Получить дополнительную информацию о сетях NMEA 2000 и приобрести необходимые кабели и разъемы можно на веб-сайте www.garmin.com.
В монтажной схеме проводки устройства AIS 600 на стр. 3 приводится пример подключения устройства к картплоттеру Garmin через сеть стандарта NMEA 2000.
ПримечАние. Нужную информацию об этих сетях можно найти в главе "Основные сведения о сетях стандарта NMEA 2000" Технического руководства по продуктам Garmin для
сетей стандарта NMEA 2000. Перейдите на веб-сайт www.garmin.com/garmin/cms/us/onthewater/nmea2000, а затем щелкните ссылку "Manuals".
Антенна
GA 30
Переходная
муфта
Вертикальный
прорез
➊
➋
➌
