6 Инструкции по использованию устройства AIS 600
• Если же устройство AIS 600 не соединено с картплоттером или подключено к картплоттеру NMEA 0183 другого производителя (не Garmin), то вам потребуется установить
переключатель для включения и выключения устройства.
◦ Соедините желтый провод кабеля питания/данных AIS 600 с одним зажимом однополюсного переключателя (не входит в комплект), а другой зажим соедините с
отрицательным (-) полюсом аккумулятора.
◦ При замыкании переключателя устройство AIS 600 будет включено. При размыкании переключателя устройство AIS 600 будет выключено.

При установке GPS-антенны GA 30 и ее подключении к устройству AIS 600 необходимо соблюдать приведенные ниже инструкции. Без установки антенны GA 30 и приема спутникового
сигнала передача сигналов с устройства AIS 600 невозможна.
Устройство AIS 600 не принимает информацию GPS с любых других бортовых GPS-устройств или антенн. Кроме того, устройство AIS 600 не передает другим бортовым устройствам
информацию, полученную при помощи GPS-антенны GA 30.
Антенна GA 30 может крепиться непосредственно на поверхности или на стандартной судовой опоре на базе резьбовой трубы с внешним диаметром 1 д. (14 витков на дюйм, не входит
в комплект).
Выберите оптимальное место для крепления антенны GA 30 на борту судна. Наилучшее качество приема достигается
при установке антенны GA 30 местах с хорошей видимостью неба во всех направлениях.
• Не следует крепить антенну GA 30 в тени от палубных конструкций, антенны с обтекателем или мачты.
• Антенна GA 30 должна крепиться на расстоянии не менее 3 фт. (1 м) от путей прохождения луча
радиолокатора или VHF-радиоантенны, причем размещать ее рекомендуется выше этих путей.
Временно закрепите антенну в выбранном для ее установки месте, чтобы проверить ее работу. При обнаружении
помех от других электронных устройств попробуйте закрепить ее в другом месте. Если при проверке получены
удовлетворительные результаты, окончательно закрепите антенну.

1. В качестве шаблона для монтажа рекомендуется использовать крепежный кронштейн.
 При помощи керна наметьте на поверхности место расположения трех отверстий для винтов.
 Карандашом поставьте отметку в месте расположения отверстия для кабеля (в середине кронштейна).
 Отложите крепежный кронштейн. При сверлении не следует пропускать сверло через отверстия в
крепежном кронштейне.
2. Просверлите направляющие отверстия
1
/
8
д. (3 мм) в отмеченных точках.
 При креплении антенны GA 30 на фибергласовых поверхностях рекомендуется применять
зенкеры для расточки верхнего отделочного слоя (не заглубляясь ниже). Это позволит предотвратить
появление трещин на верхнем отделочном слое при затягивании винтов.
3. Кольцевой пилой диаметром 1 д. (25 мм) просверлите в центре отверстие для кабеля.
4. Поместите уплотнитель на нижнюю часть крепежного кронштейна. Совместите отверстия для винтов.
5. Винтами M4 (входят в комплект) закрепите кронштейн на монтажной поверхности.
6. Проведите кабель через отверстие диаметром 1 д. (25 мм) и подсоедините его к антенне GA 30.
7. Поместите большую резиновую прокладку на нижнюю часть антенны GA 30, установите антенну на
крепежный кронштейн
➊
, а затем установите антенну на место, повернув ее по часовой стрелке
➋
.
8. С помощью винта M3 (входит в комплект) зафиксируйте антенну на крепежном кронштейне
➌
.
9. Проложите кабель вдали от источников электромагнитных помех и подключите байонетный разъем к
устройству AIS 600.

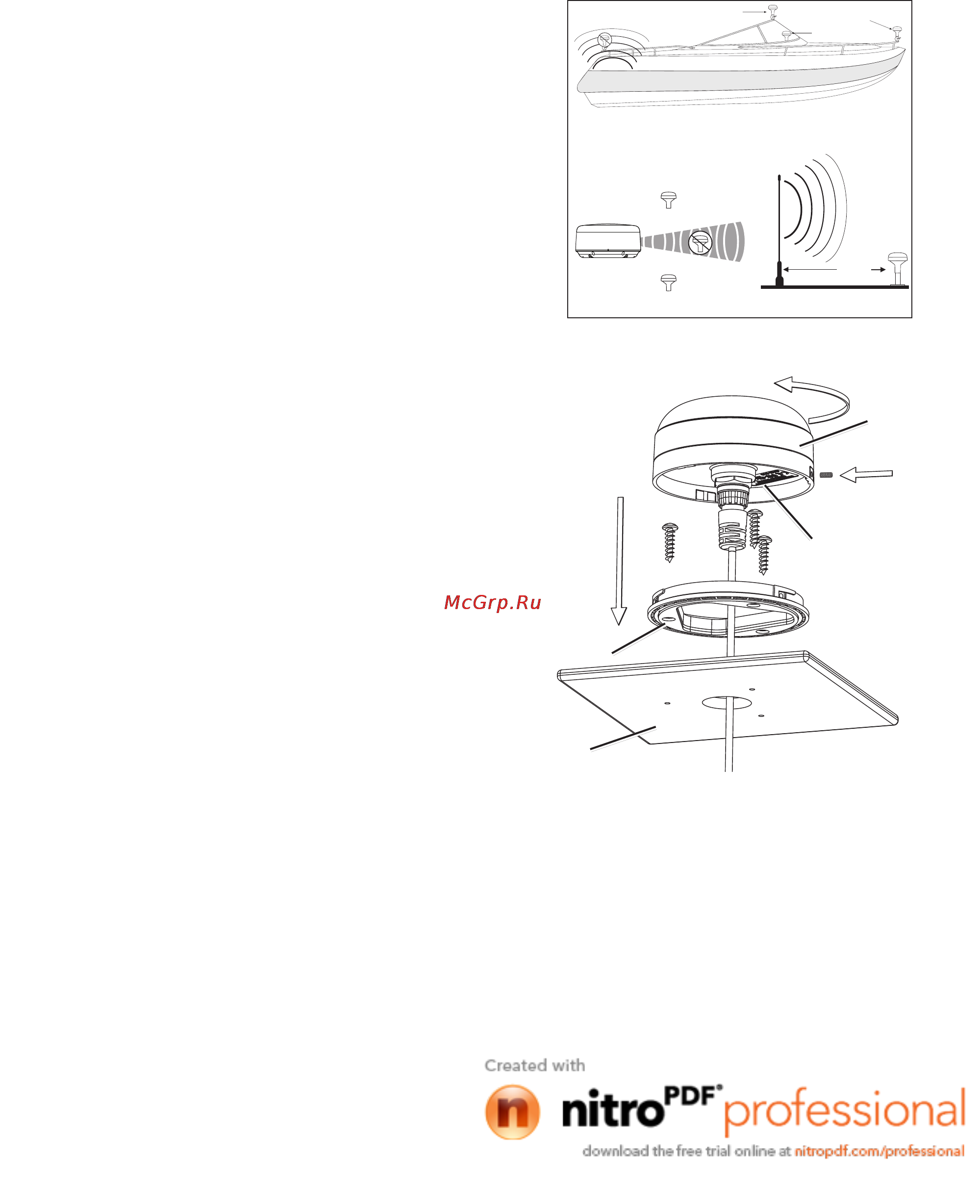

Радар
SS BARNETT
VHF-радиоантенна
Выше – наилучший
Ниже – хороший
3 фт.
(1 м)
Электромагнитные помехи от компонентов двигателя
Оптимально
Лучше
Хорошо
Помехи

Антенна
GA 30
Крепежный
кронштейн
Монтажная
поверхность
➊
➋
➌
Резиновая
прокладка
