ВЗР.235900.000 ИМ
Турникет Cube С-04
Инструкция по монтажу
38

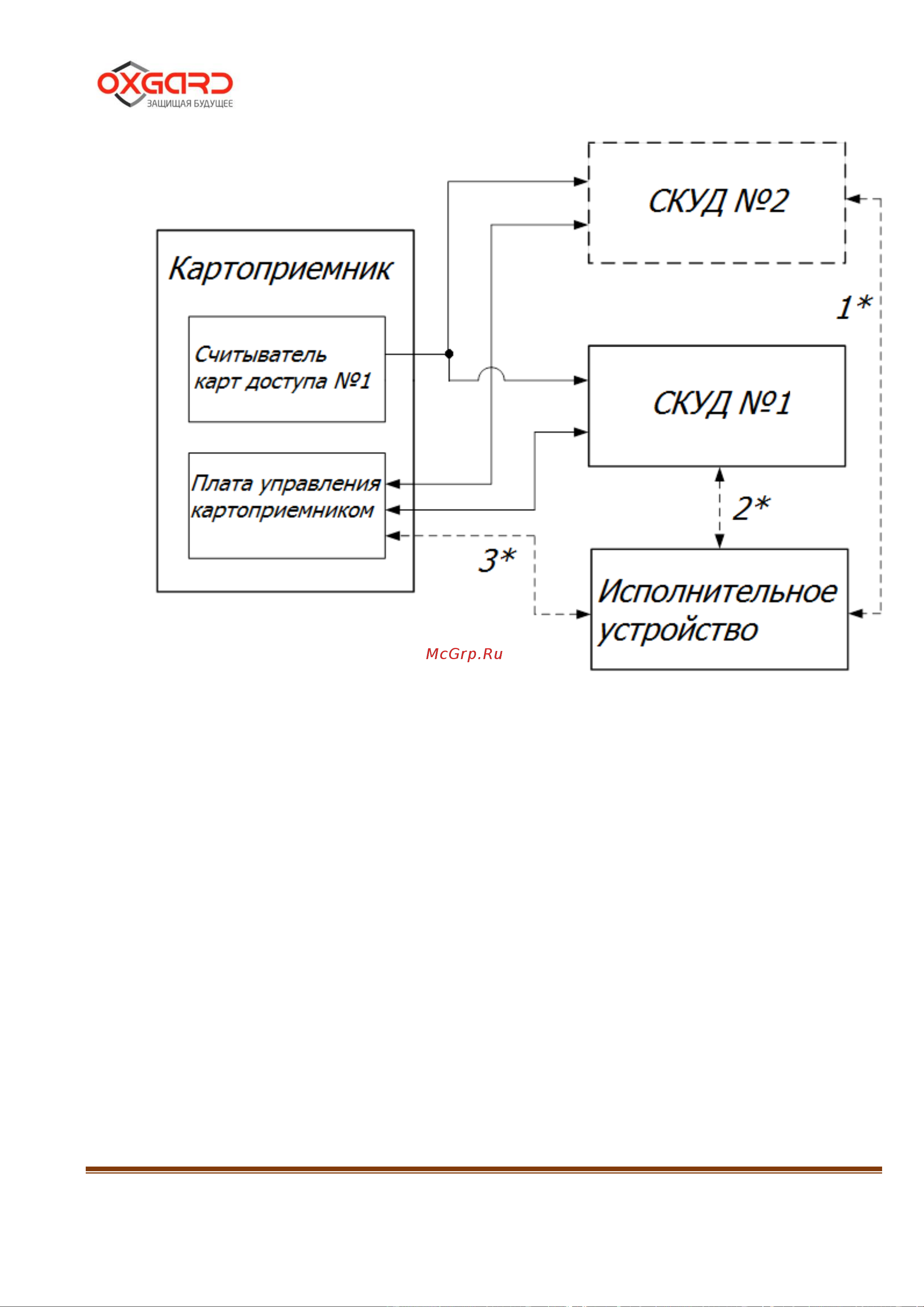

Рисунок 19 – Структурная схема №2
Рисунок 19 – представлена более перспективная, но и более высокая
по стоимости, схема подключения. Преимущество данной схемы в том, что
используется один считыватель, установленный в картоприемнике.
Интерфейс Wiegand позволяет параллельно подключать несколько
контроллеров СКУД к одному считывателю.
Контроллеры СКУД подключены к разным входам картоприемника. В
памяти одного из контроллеров содержатся данные о постоянных ключах, в
памяти второго – гостевых. Считыватель передает код карты сразу двум
контроллерам и, в зависимости от типа карты, картоприемнику выдается
соответствующий сигнал.
