ВЗР.235900.000 ИМ
Турникет Cube С-04
Инструкция по монтажу
9
3.5 Порядок проверки соответствия места монтажа
ВНИМАНИЕ: ДЛЯ РЕГИСТРАЦИИ ПРОХОДОВ ПРИ РАБОТЕ
ТУРНИКЕТА ПОД УПРАВЛЕНИЕМ СКУД И ИСКЛЮЧЕНИЯ
НЕСАНКЦИОНИРОВАННЫХ ПРОХОДОВ, НЕОБХОДИМО
ОРГАНИЗОВЫВАТЬ ЗОНЫ ПРОХОДА.

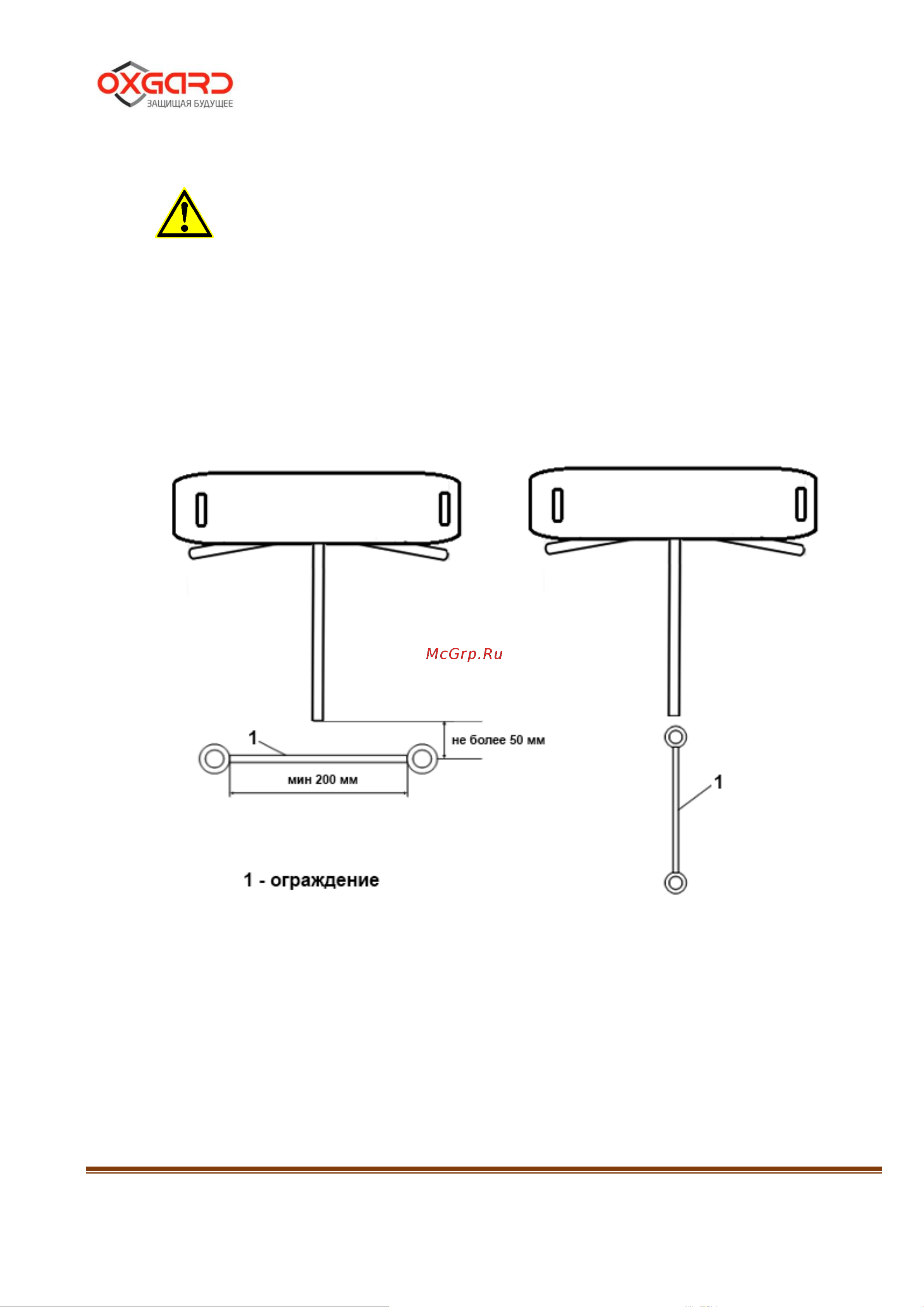

3.5.1 Рисунок 3 – организация зоны прохода турникета и указания
об ориентировании изделия.
Рекомендованная схема
Не рекомендованная схема
Рисунок 3 – Организация зоны прохода турникета.
