连接接口
3
4
1
2
3
4
5
6
7
8
1
2
3
4
5
6
7
8
EIA/TIA 568A
EIA/TIA 568B
PoE инжектор
PoE инжектор
Интерфейсы
подключения

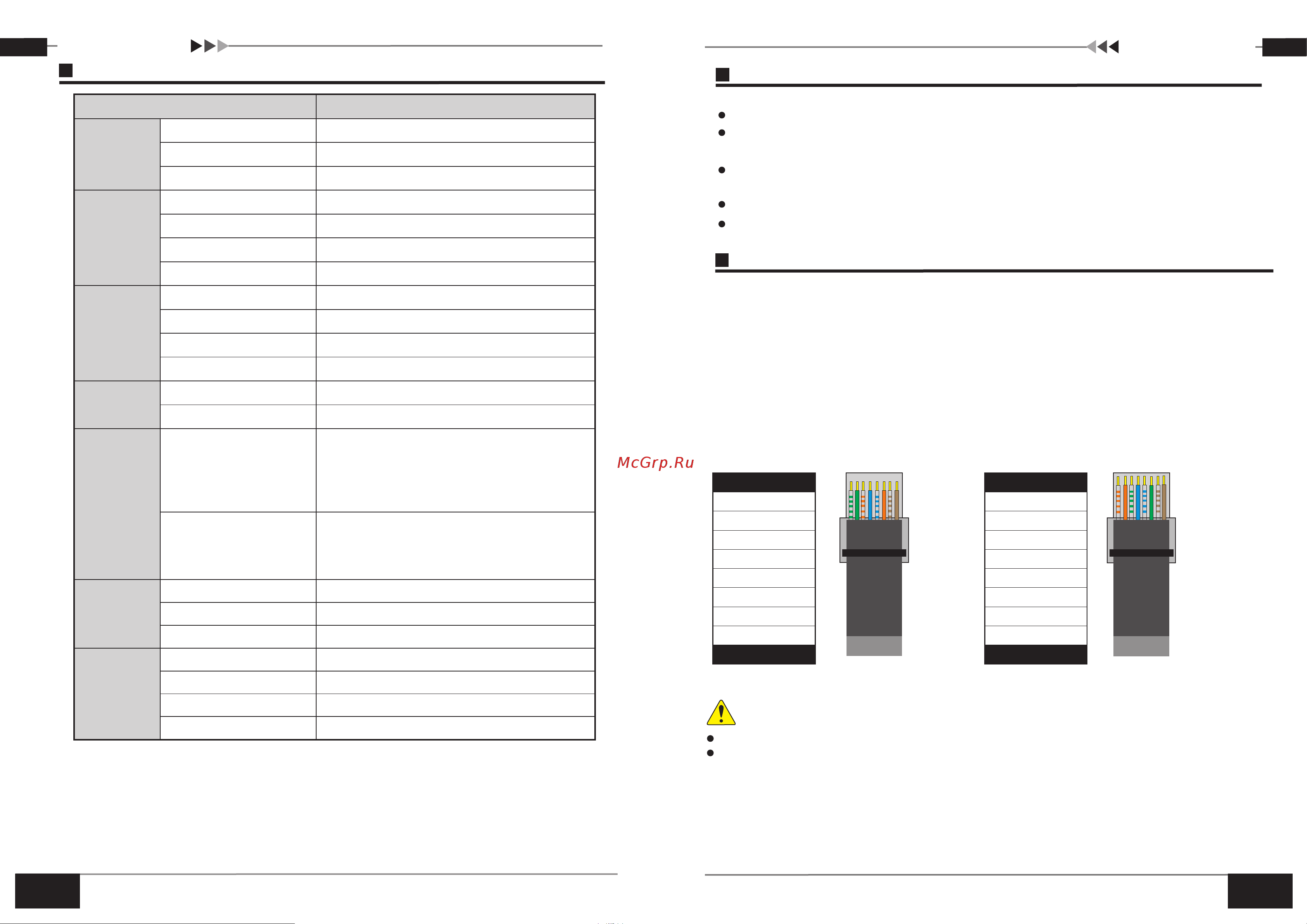

Спецификация
Входной Ethernet
Входящее напряжение
AC
1
00~240
В
Выходной Ethernet c P
o
E
1×RJ45
1×RJ45
PoE режим
End-span
PoE
Контакты PoE питания
＜5%
1/2(+),
3/6(-)
Модель UTP7201GE-PSE30
Ethernet
порты
Коммуникационные порты
Скорость передачи
2×RJ45
1
кабель Cat5/5e/6
0/100/1000Mbps
Средство передачи
Дальность передачи
до 100м
1 (красный)
Индикаторы
Защита
PoE мощность
DC 54В / 30
Вт
Выходная пульсация
Защита от перенапряжения
Индикация питания
Индикация PoE
1 (оранжевый)
Et
hernet
：2кВ(Дифференциальный режим)ДДДДДДДДДДДДДД ДД
6кВ(Общий режим)
ДДДД ДДД1
0/7000мкс
PoE: 1кВ(Дифференциальный режим) 1.2/50мкс
2кВ(Общий режим) 8/20мкс
ESD
1a контактный разряд ,Level 3
1b воздушный разряд, Level 3
Стандарт: IEC61000-4-2
Климатические
характеристики
Рабочая температура
Температура хранения
-10℃~55℃
-40℃~85℃
Влажность (без конденсата)
0~90%
Материал
Размеры(ДxШxВ) 160
мм×64мм×60
мм
Цвет
Физические
ABS пластик
Вес
характеристики
Черный
200г
*Характеристики оборудования могут быть изменены без предварительного уведомления
Устранение неисправностей
Если возникли какие-либо проблемы при установке, пожалуйста, выполните следующие действия
Убедитесь, что вы выполнили инструкцию по установке устройства;
Проверьте, соответствует ли разъем кабеля RJ45 промышленному стандарту EIA/TIA
568A или 568B;
Питание PoE-порта составляет не более 30 Вт; пожалуйста, не подключайте сетевое
устройство, потребляемая мощность которого превышает 30 Вт;
Если проблема все еще существует, пожалуйста, свяжитесь с местным дилером.
Замените неисправное устройство на исправное, чтобы проверить, не сломано ли оно;
Варианты подключения коннектора RJ 45
Инструменты для подключения коннектора RJ45: устройство для обжима, сетевой тестер.
Последовательность проводов коннектора RJ45 должна соответствовать стандарту EIA/TIA 568A или EIA/TIA
568B.
1) Снимите изоляционный слой на расстояние 2 см, чтобы обнажить 4 пары UTP-кабеля;
2) Отделите 4 пары UTP-кабеля и выпрямите их;
3) Выровняйте 8 отделенных частей кабелей;
4) Зачистите и оставьте 1,5 см провода, убедившись, что все 8 концов ровные;
5) Вставьте 8 кабелей в разъемы RJ45, убедитесь, что каждый кабель вставлен правильно и полностью;
6) Затем с помощью устройства для обжима обжима подключите коннектор RJ45;
7) Сделайте вышеуказанные шаги 1-6 еще раз, чтобы сделать другой конец витой пары;
8) Используйте сетевой тестер для проверки
Когда вы делаете обжим RJ45А, убедитесь, что один конец EIA/TIA 568A, и другой конец тоже EIA / TIA 568A
Когда вы делаете обжим RJ45B, убедитесь, что один конец EIA/TIA 568B, и другой конец тоже EIA / TIA 568B
Пины Цвет Пины Цвет
бело-зелёный
зелёный
зелёный
бело-оранжевый
бело-оранжевый
синий
синий
бело-зелёный
бело-синий
бело-синий
оранжевый
оранжевый
бело-коричневый
бело-коричневый
коричневый
коричневый
