OMM–VVS–ver.3.1 (07.2022)
www.vtsgroup.com 22

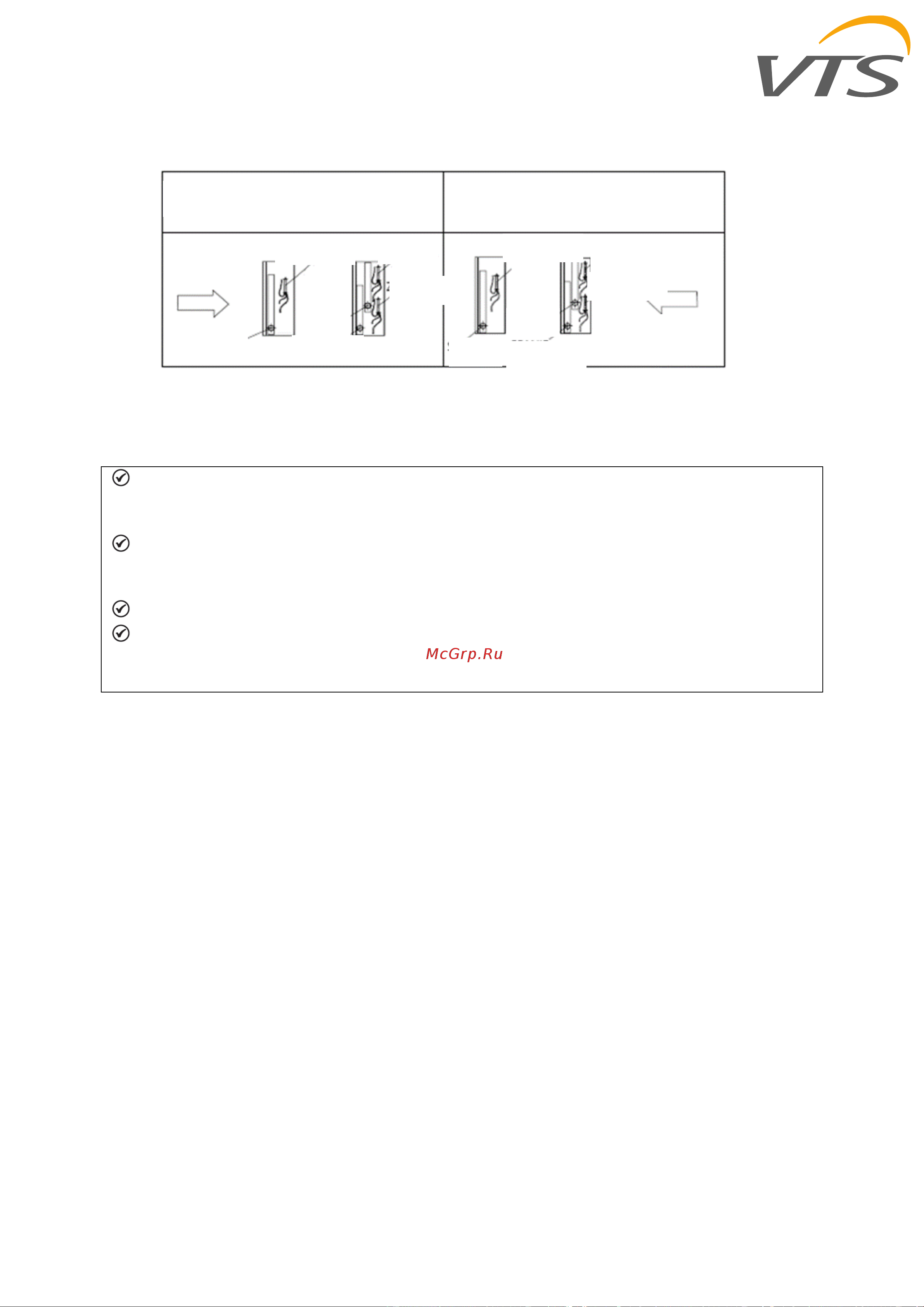

Рис. 13. Примеры подключения фреоновых нагревателей и охладителей
ВНИМАНИЕ: Теплообменники DX имеют паяные соединения. При пайке или сварке труб:
избегайте воздействия высоких температур на компоненты трубопровода при
выполнении соединений и защищайте ближайший к соединению клапан влажной тканью
ВНИМАНИЕ: запрещается выпускать хладагент в атмосферу! Если требуется
добавление или отсасывание хладагента, технический специалист по обслуживанию
должен соблюдать все федеральные, государственные и местные правила.
ВНИМАНИЕ: предохраняйте теплообменник от замерзания.
ВНИМАНИЕ: Чтобы обеспечить удовлетворительную работу охладителей DX,
охладители должны быть подключены к системе охлаждения в соответствии со всеми
применимыми законами, правилами и надлежащей практикой в данной области.
4.2.6 Отвов конденсата
Патрубки для слива конденсата,
выведенные за пределы корпуса системы
центрального кондиционирования,
монтируются в дренажных поддонах,
противоточных теплообменников (диаметр
патрубка, соединяющегося со сливным
желобом, составляет 32 мм).
Сифоны, предназначенные для отвода
конденсата, образующегося на
теплообменниках при перепадах давления
между данной секцией и окружающей
средой, должны быть подключены к линии
слива воды.
Для обеспечения правильного отвода
конденсата из системы центрального
кондиционирования сифоны на трубах,
соединяющихся со сливным желобом,
должны быть установлены в частях системы
центрального кондиционирования с
пониженным давлением. Ни сливные
сифоны, ни их компоненты не входят в
стандартную поставку. В случае секций
избыточного давления установка сифонов
нецелесообразна. Для минимизации утечек
воздуха (эффект blow-by) в системе отвода
конденсата можно использовать сифон,
установив его в соответствии с Рис. 14 и
таблицей 3.
Эффективная высота «H» сифона зависит
от разницы давлений между секциями
системы центрального кондиционирования,
из которых сливается конденсат во время
работы, а также от окружающей среды.
Размер «H» указан в [мм] и должен быть
больше, чем разница давления, выраженная
в мм H
2
O.
НАПРАВЛЕН
ИЕ
ПОТОКА
ВОЗДУХА
НАПРАВЛЕН
ИЕ
ПОТОКА
ВОЗДУХА
питающий
трубопровод
питающий
трубопровод
обратный
трубопровод
обратный
трубопрово
д
обратный
трубопровод
питающий
трубопровод
обратный
трубопрово
д
питающий
трубопровод
обратный
трубопрово
д
обратный
трубопровод
питающий
трубопровод
питающий
трубопровод
правое исполнение
охладителя
левое исполнение
охладителя
