OMM–VVS–ver.3.1 (07.2022) 24
4.3 Доступ для сервисной службы
Вентиляционно-кондиционирующий агрегат
должен быть установлен таким образом,
чтобы присоединение любых связанных
систем (воздуховоды, трубы, кабели и т. д.)
не мешало
открытию
инспекционных
панель.
Доступ к внутренним компонентам
кондиционеров возможен после открытия
инспекционных панелей. Чтобы снять
панель, отвинтите болты (1) – см. рис. 15 (их
количество зависит от
размера секции).

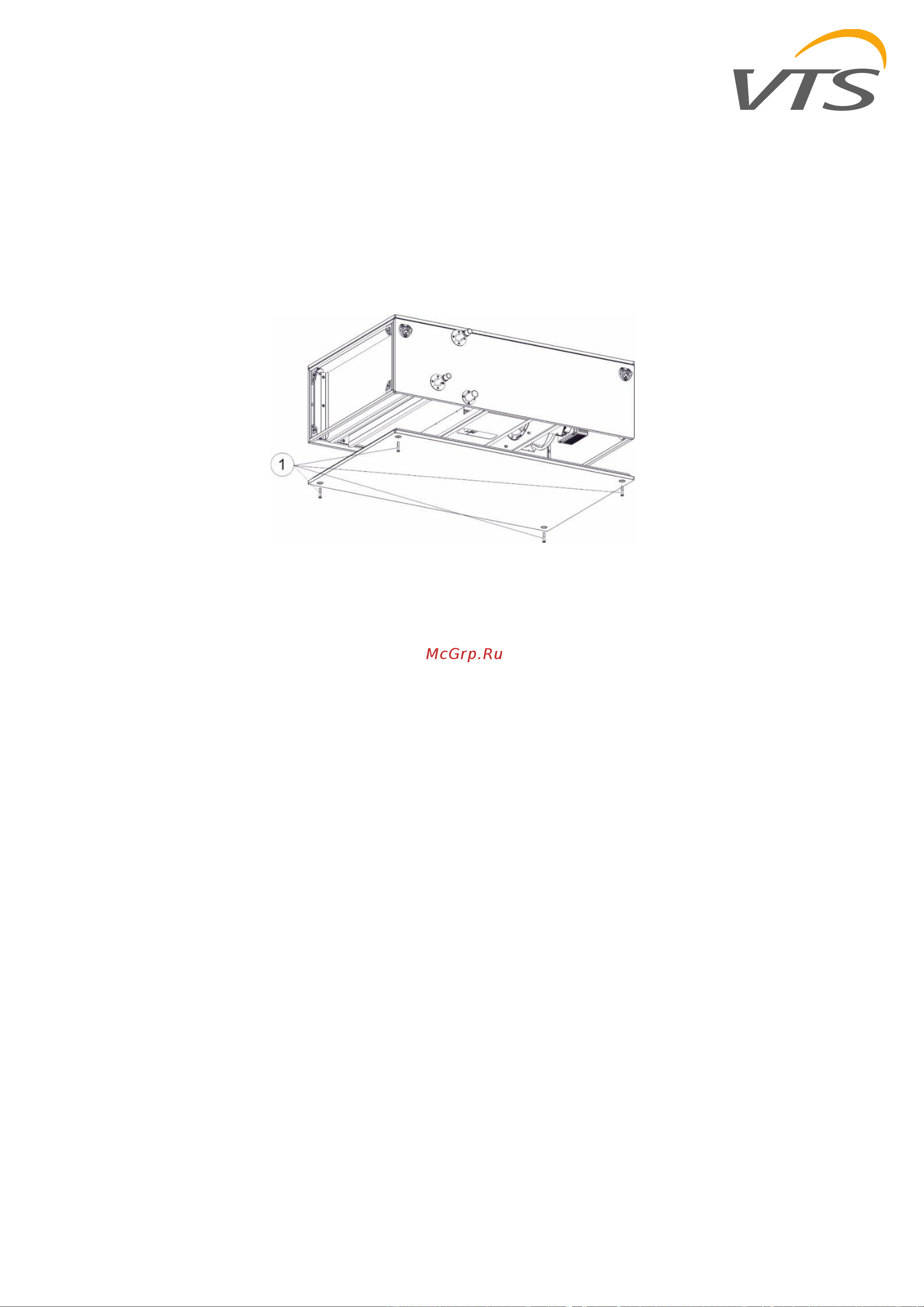

Рис. 15. Снятие инспекционной панели
4.3.1 Демонтаж подставки
Вентиляционные агрегаты
транспортируются на подставках со
специально подготовленными местами для
вил вилочного погрузчика спереди или сзади
агрегата. Такая подставка облегчает
транспортировку внутри здания и
маневрирование устройства при хранении и
перемещении. Перед установкой устройства
на окончательное место снимите подставку
для транспортировки. Подставки снимаются
с помощью вилочного погрузчика или
ручного домкрата, для этого нуно
приподнять один конец устройства над
подставкой.
