Быстрый, интуитивно понятный и
простой способ ввода значений,
изменения настроек и подтверждения
новых значений.
Внимание!
Вращение колесика позволяет менять
заданное значение температуры.
Отображение температуры с датчика а
помещении или значение смещения
заданного значения температуры
Внимание! Настройки ограничены
диапазоном 16..26°C.
Значки активации функции
рециркуляции, охлаждения или нагрева
Индикатор времени
Отображение заданной скорости
вращения вентилятора или индикация
его автоматической работы
Указание дней недели
Значок активного модуля рекуперации
Значок события, вызвавшего сообщение
об ошибке
Значок для режима выключения (Off)
Функции:
Измерение и отображение температуры
в помещении
Измерение и отображение заданного
значения температуры
Измерение и отображение заданного
значения вентилятора
Отображение температуры с главного
датчика системы управления
Изменение рабочего режима системы
центрального кондиционирования
Информация о состоянии, вызвавшем
сообщение об ошибке
Опциональный элемент соединяет
контроллер через шину Modbus вместе с
преобразователями частоты.
Опция веб-сервера / Modbus TCP / IP -
доступна как плата расширения
Обеспечивает расширенный доступ к
параметрам чтения / записи, таким как
показания измерений, уставки, настройки,
исходные значения, выбранные настройки
календаря, сообщения об ошибке. Общее
количество доступных параметров
превышает 200.
ПОДРОБНАЯ ИНФОРМАЦИЯ О РАБОТЕ
ПЛАТЫ РАСШИРЕНИЯ СОДЕРЖИТСЯ В
ДОПОЛНИТЕЛЬНОЙ ИНСТРУКЦИИ.
5.2 Система Start – Up
Запуск вентиляционной установки
полностью блокируется пожарной
сигнализацией, срабатыванием тепловой
защиты двигателей вентиляторов, тройным
срабатыванием защиты электрического
нагревателя и тройным срабатыванием
термостата защиты от замерзания. Каждое
из этих событий требует устранения
причины сообщение об ошибке, а затем его
сброса (подробности в разделе
«Расширенное руководство»).
5.2.1 Включение питания

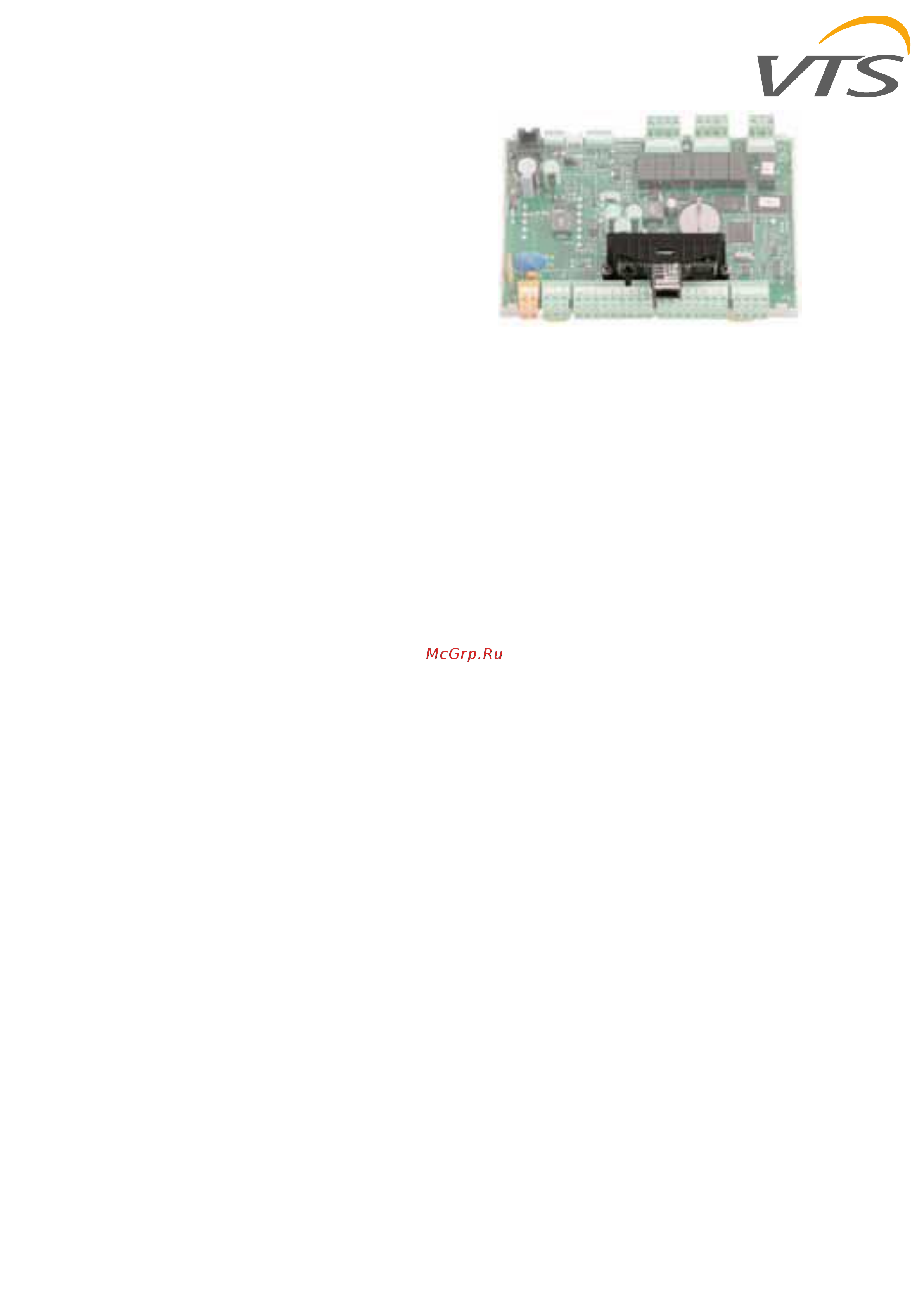

Включение питания контроллера
осуществляется от главного выключателя
питания (Q1M). О правильной работе блока
питания и правильной работе BIOS
свидетельствует горение желтого и зеленого
светодиодов на плате контроллера с
печатными дорожками. Система готова к
работе через полминуты с момента
включения.
