OMM–VVS–ver.3.1 (07.2022)
www.vtsgroup.com 23
ВНИМАНИЕ! В связи с разными значениями
перепада давления, которые возникают
в отдельных секциях системы центрального
кондиционирования во время ее работы, не
допускается подключение разных отводов
конденсата к одному сифону.
Допускается соединение сифонов разных
сечений с одним сливным коллектором при
условии, что на коллекторе имеется
воздухоотводчик. Перед запуском системы
центрального кондиционирования
наполните сифон водой. В холодных
условиях изолируйте дренажные трубы и,
при необходимости, используйте
подходящую систему обогрева.
Таблица 3. Эффективная высота сифона
№
Общее давление
вентилятора [Па]
Размер H [мм]
1.
< 600
60
2.
600-1000
100
3.
1000-1400-
140

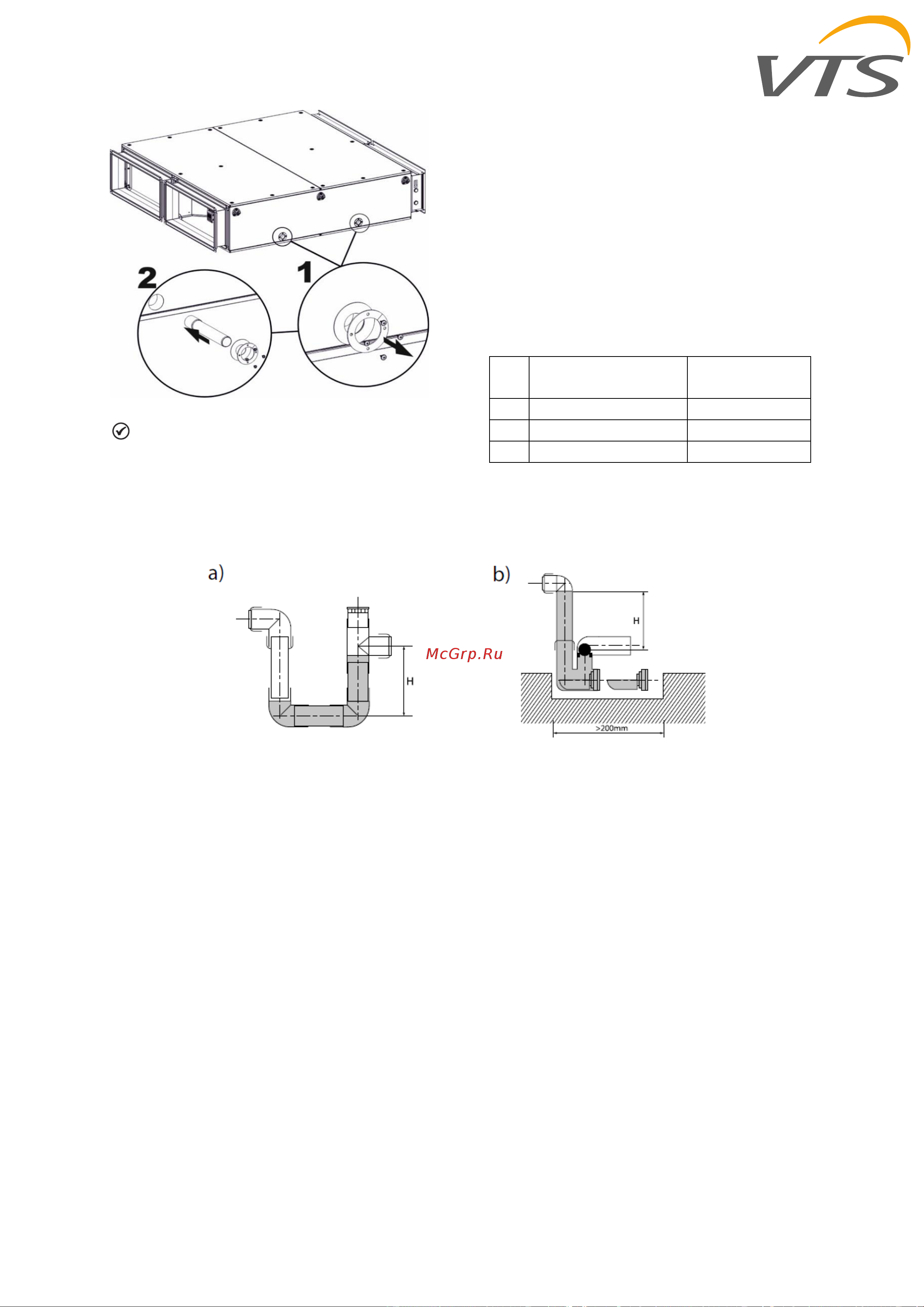

Рис. 14. Виды сифонов.
4.2.7 Электрические соединения
Электрические соединения вентиляционной
установки должны выполняться
квалифицированным персоналом в
соответствии со стандартами и правилами,
действующими в стране, где установлена
вентиляционная установка. Поперечные
сечения и типы кабелей (например,
экранированный кабель), питающих
отдельные функциональные элементы,
следует выбирать в зависимости от
номинального тока и конкретных условий
эксплуатации (например, температуры
окружающей среды, способа подключения,
расстояния от источника питания).
Перед подключением источника питания
проверьте соответствие напряжения и
частоты сети данным на заводской табличке
устройства. Допустимые колебания
напряжения питания и его частоты
относительно значений, указанных на
паспортной табличке, не должны превышать
± 5%. Если фактические значения больше
отличаются от значений, указанных на
табличке, данное устройство подключать
нельзя. .
