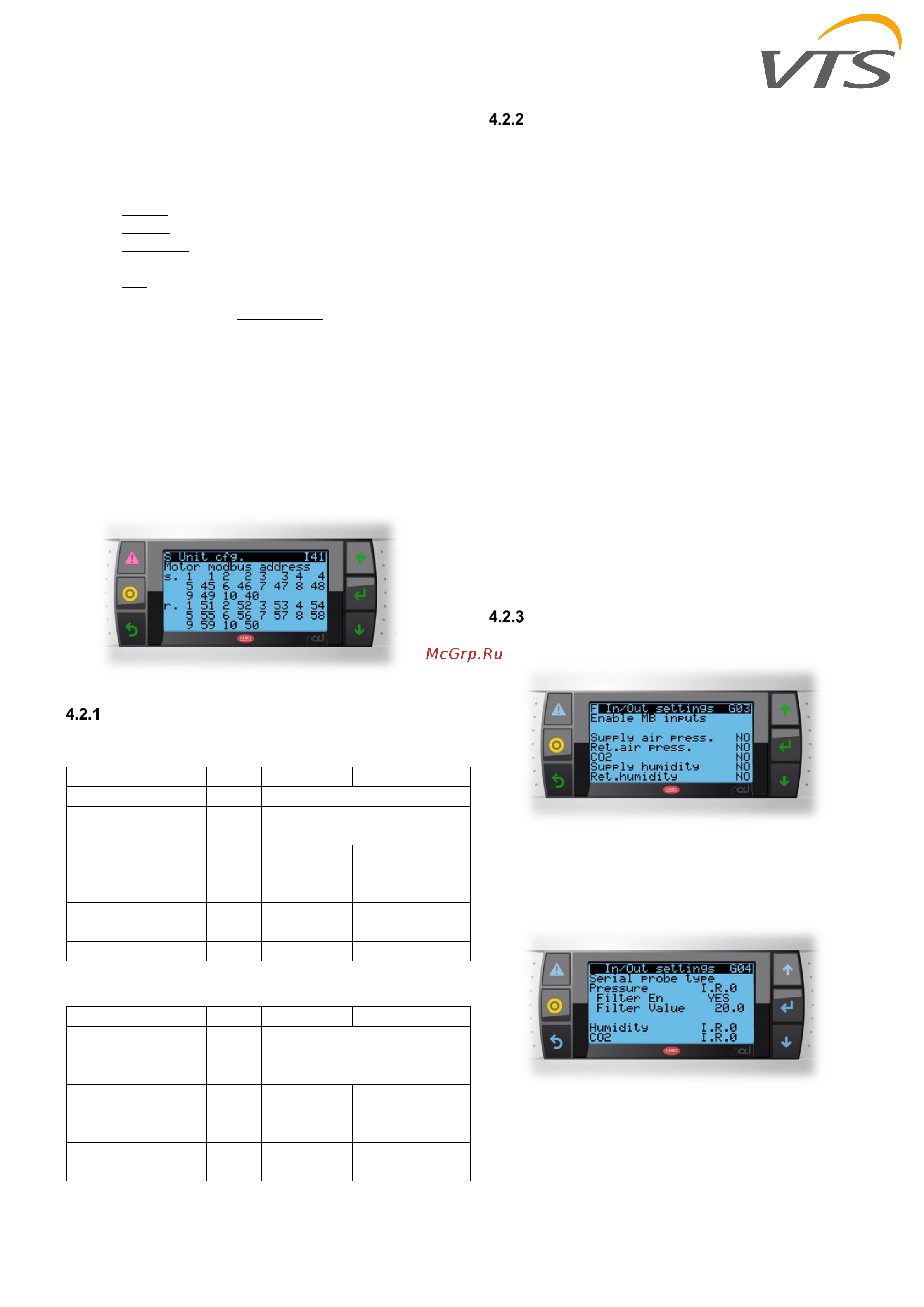

uPC3 – rel 1.8 – 11/2021
15
Тип преобразователя частоты (VFD) можно
выбрать отдельно для приточного вентилятора,
вытяжного вентилятора и роторного
теплообменника.
Тип VFD:
- LS iC5
- LS iG5
- ABB ACS
- EC
- DFI
ВНИМАНИЕ! Для выбранного типа VFD
необходимо вручную ввести необходимые
параметры с клавиатуры VFD. Нет возможности
настроить параметры с помощью uPC3.
В зависимости от выбранной конфигурации, можно
вручную изменить адрес Modbus отдельных
двигателей для притока и вытяжки максимум для
10 вентиляторов.
HMI Advanced ► Menu ► Unit cfg. ► I41
LS VFD (iC5 и iG5A)
Для iC5
Параметр
Код
Значение
Примечание
Способ контроля
DRV
3
Способ задания
частоты
Frq
8
Адрес
преобразователя
в сети Modbus
I60
-
Modbus адрес
двигателя
Реакция на
потерю связи
I62
2
Стоп
Тайм-аут связи
I63
30
30 сек.
Для iG5
Параметр
Код
Значение
Примечание
Способ контроля
DRV
3
Способ задания
частоты
Frq
7
Адрес
преобразователя
в сети Modbus
I60
-
Modbus адрес
двигателя
Реакция на
потерю связи
I62
2
Стоп
VTS EC двигатель
Вся необходимая информация в документации
для ЕС двигателя.
Дополнительная информация.
Процедура настройки ЕС двигателя роторного
рекуператора:
- перейдите на экран настройки двигателя
Menu ► Unit cfg. ► I03, выберите "Rotor VFD type"
как EC.
- После этого появится новый экран " I15",
введите эту сроку
- На экране Вы увидите "old address: 4, new
address: 4" ("старый адрес: 4, новый адрес: 4")
- В опции "Set" (Установить), введите "YES" (ДА)
- Процедура настройки ЕС двигателя будет
выполнена. После успешного завершения Вы
увидите надпись "test mode" (тестовый режим).
Обратите внимание, что во время процедуры
настройки другие устройства в сети Modbus могут
выдавать ошибки, но это нормально.
- Измените "Set" (Установить) на "NO" (НЕТ).
- После завершения всей процедуры
перезагрузите контроллер.
Давление / Влажность / Датчик CO2
HMI Advanced ► Menu ► In/Out settings ► G03
Экран, на котором можно активировать датчики
давления / влажности / CO2. Кроме того, мы можем
выбрать тип датчика давления на экране G04
