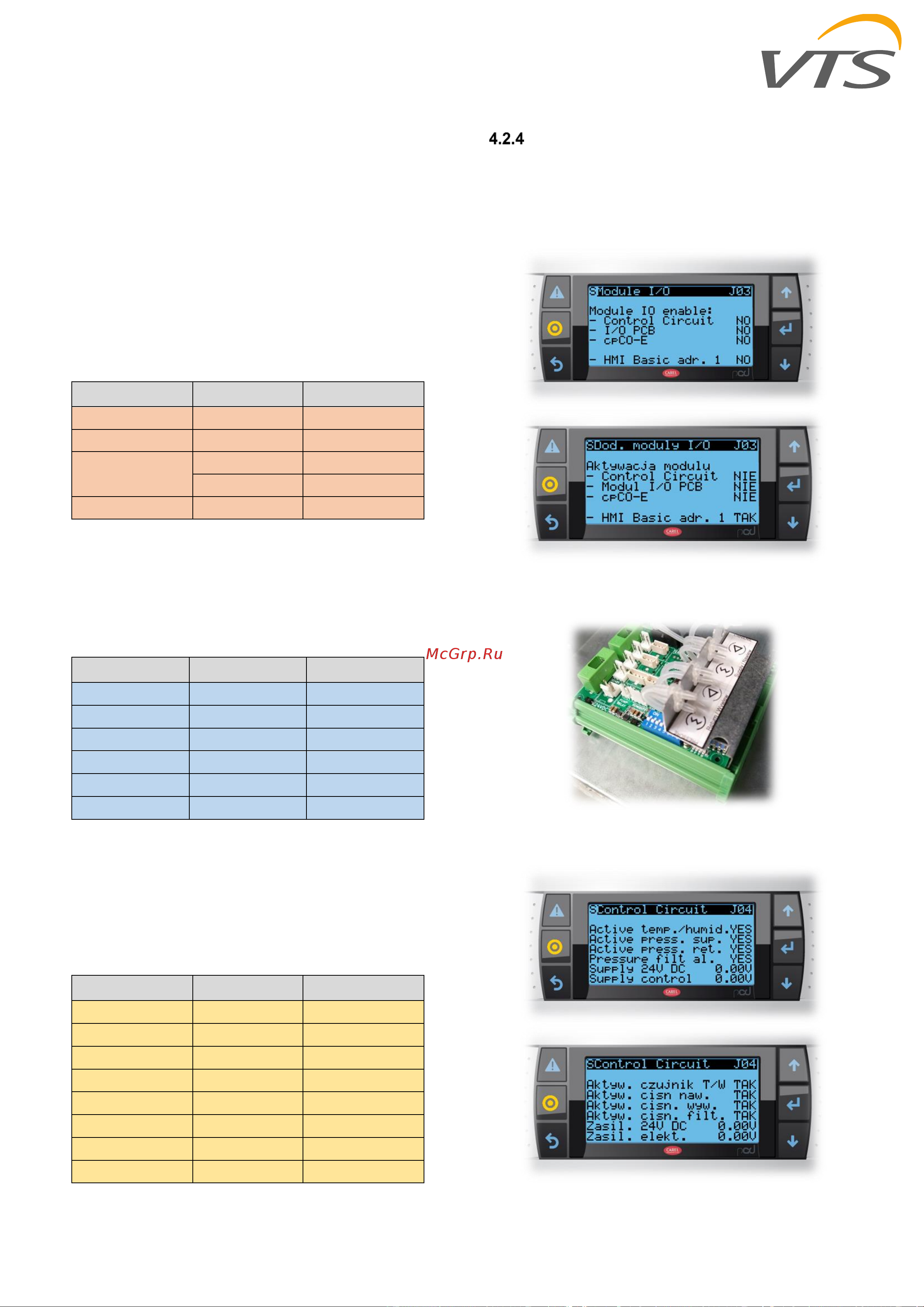

uPC3 – rel 1.8 – 11/2021
16
I.R. – Input register
H.R – Holding register
Тип команды
Тип
данных
Адрес
InputRegister
INT
0
InputRegister
INT
1
InputRegister
INT
2
InputRegister
INT
3
HoldingRegister
INT
0
HoldingRegister
INT
1
HoldingRegister
INT
2
HoldingRegister
INT
3
Датчик давления
uPC3 (новый)
uPC (старый)
I.R.0
SPS
Sentera Controls
I.R.1
H.R.0
DPT
CATIC-I
DPC
VTS
H.R.1
Важная информация: при использовании
внешнего датчика давления отключите измерение
на плате управления (Control Circuit board).
HMI Advanced ► Menu ► Other ► J03/J04
Датчик влажности
uPC3 (новый)
uPC (старый)
I.R.0
I.R.1
DXH
Sentera Controls
I.R.2
H.R.0
HCRH
VTS
H.R.1
H.R.2
RH
CATIC-I
Важная информация: при использовании
внешнего датчика влажности отключите
измерение на плате управления (Control Circuit
board).
HMI Advanced ► Menu ► Other ► J03/J04
Датчик CO2
uPC3 (новый)
uPC (старый)
I.R.0
I.R.1
I.R.2
H.R.0
HTC
VTS
H.R.1
CDD
CATIC-I
H.R.2
I.R.3
DSC
Sentera Controls
H.R.3
Модуль I/O (ввода / вывода)
HMI Advanced ► Menu ► Other ► J03
Меню, из которого мы активируем отдельные
модули расширения.
VTS – MainBoard (Основная плата) – Control
Circuit (Плата управления)
Дополнительные настройки для модуля Control
Circuit на экранах:
