uPC3 – rel 1.8 – 11/2021
17

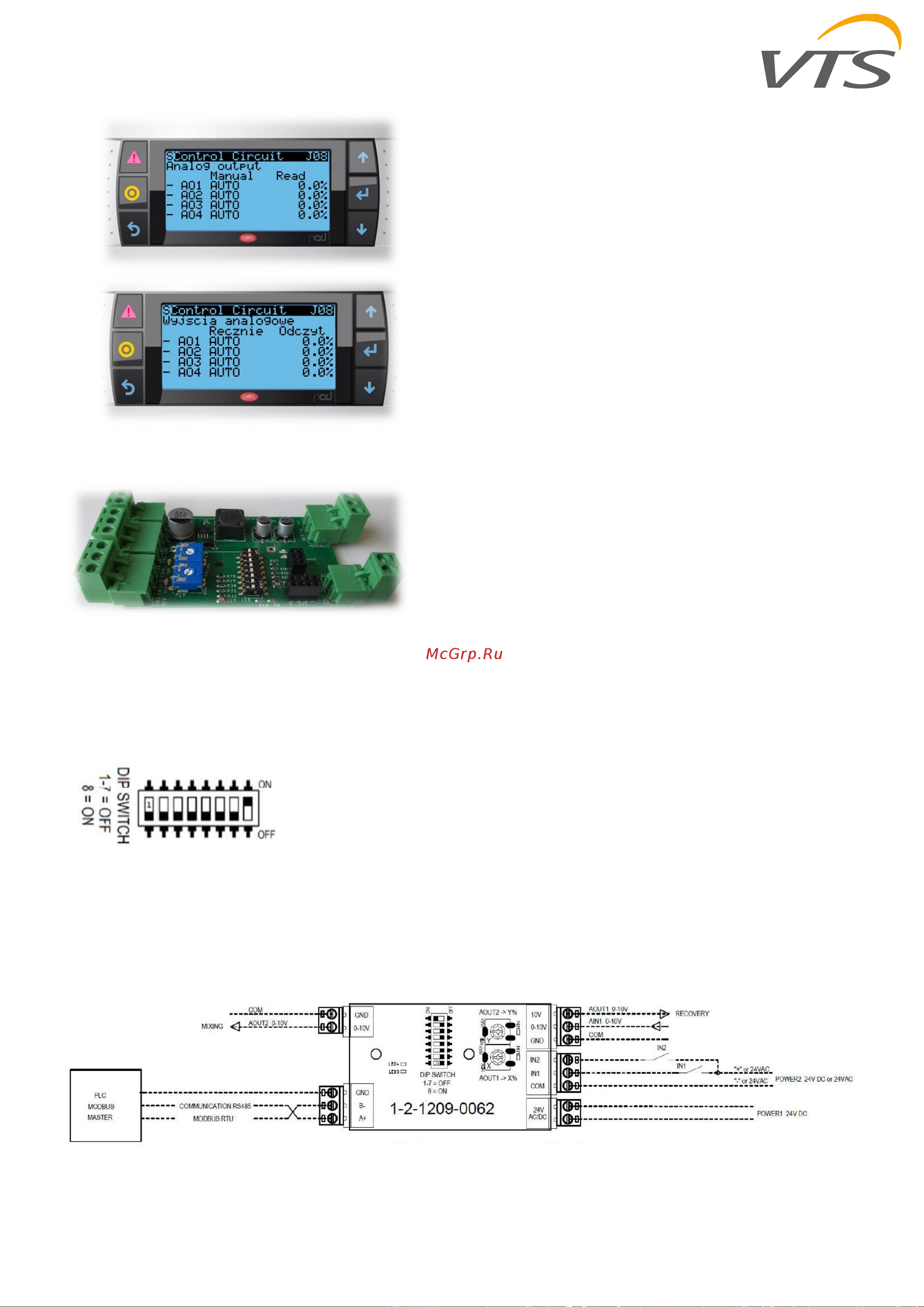

VTS – PCB-EC
Для правильной работы с контроллером uPC3
необходимо установить DIP-переключатель 8 в
положение ON (ВКЛ). Это переключит связь
RS-485 на плате PCB-EC с режима Master на
режим Slave и плата будет правильно работать с
контроллером.
Плата PCB-EC является ведомым устройством в
сети Modbus и не может работать без внешнего
контроллера. Изменение выходов и чтение входов
происходит по командам от внешнего
контроллера.
