Секции вентиляционной установки оснащаются рамными профилями или локальными опорами.
Фундамент должен быть подготовлен таким образом, чтобы обеспечить соответствующую поддержку для
каждого профиля рамы основания и опоры. Короткие секции (до L ≤ 630 мм) устанавливают на опоры (рис.
5). Секции длиной более 420 мм имеют профили несущей рамы (рис. 6).

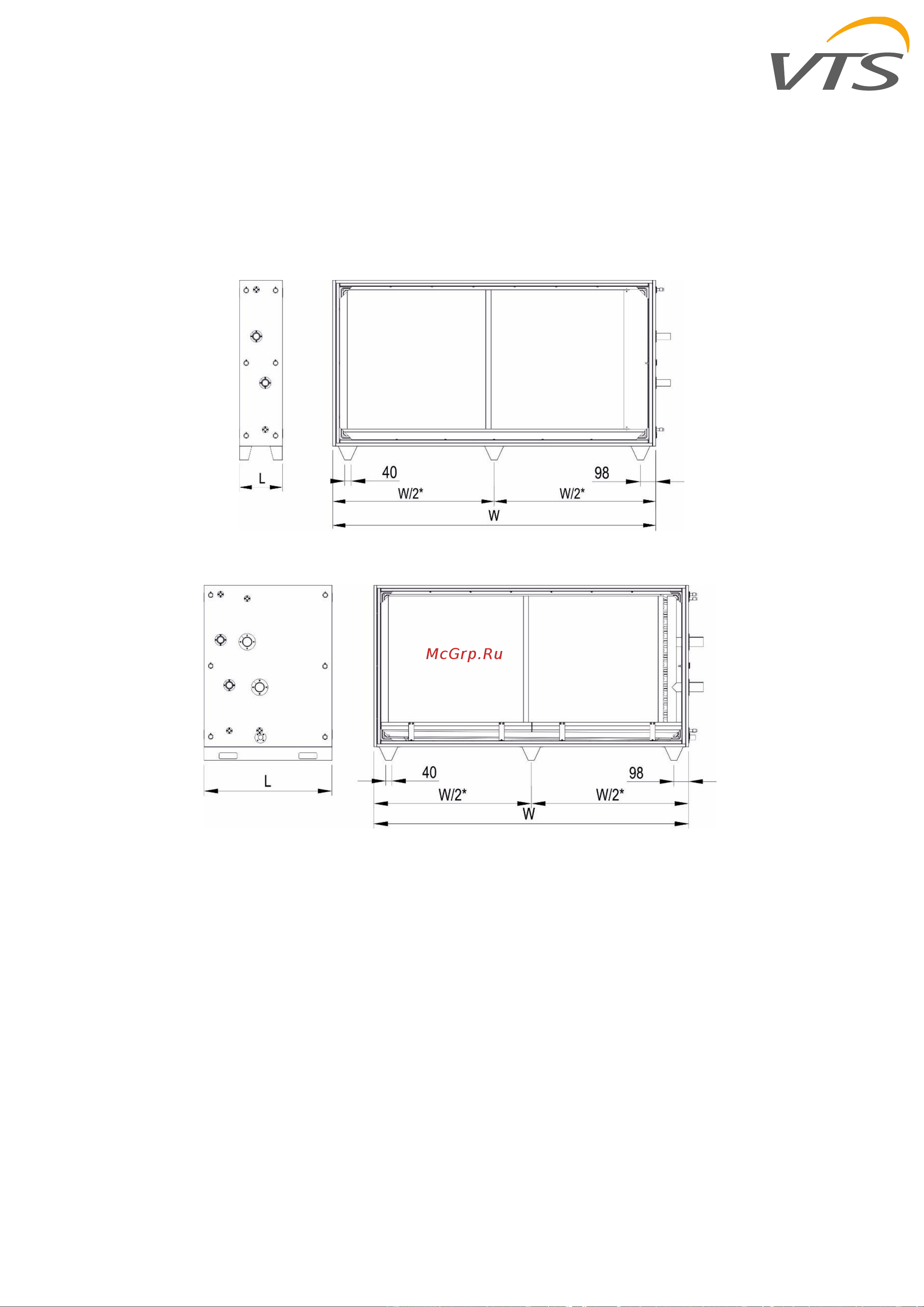

Рис. 5 Опоры коротких секций (L ≤ 630 мм)
Рис. 6 Основные рамные профили вентиляционных установок VVS 21-150
* Центральный профиль / кронштейн имеется в агрегатах VVS 100-150
