39
Компания VTS оставляет за собой право вносить изменения
без предварительного уведомления.
DTR-VVS-ver.2.7 (02.2021)
Системы центрального кондиционирования Ventus
Пример навигации:
1) На уровне главного меню необходимо
использовать стрелки ВВЕРХ/ВНИЗ
(UP/DOWN), чтобы найти нужное подменю
2) Нажмите ENTER, чтобы перейти на уровень
подменю
3) Используйте стрелки ВВЕРХ/ВНИЗ, чтобы
перемещаться по окнам подменю.
4) На выбранном экране нажмите кнопку ENTER
для переключения между параметрами –
курсор начинает движение из верхнего
левого угла (который является его начальным
положением) и переходит со строки на
строку, пока не вернется в верхний левый
угол – затем цикл начать снова.
5) Для изменения параметра, отмеченного
курсором, используйте стрелки ВВЕРХ/ВНИЗ
6) Нажмите ENTER, чтобы подтвердить
изменение и продолжить.
Функции:
Эксплуатация, параметризация и
профилактическое обслуживание системы
центрального кондиционирования
Выбор приложения для управления
Установка часовых поясов
Просмотр и сбор сообщений об ошибках,
просмотр истории сообщений об ошибках
ВНИМАНИЕ! Параметры, доступные на экране
ЖК-дисплея, зависят о типа вентиляционной
установки и программы системы автоматики.
По этой причине в случае вентиляционной
установки без нагревателя не будут
отображаться опции, связанные с секцией
нагревателя.
Панель HMI Advanced не может использоваться
в качестве датчика температуры в
помещении.

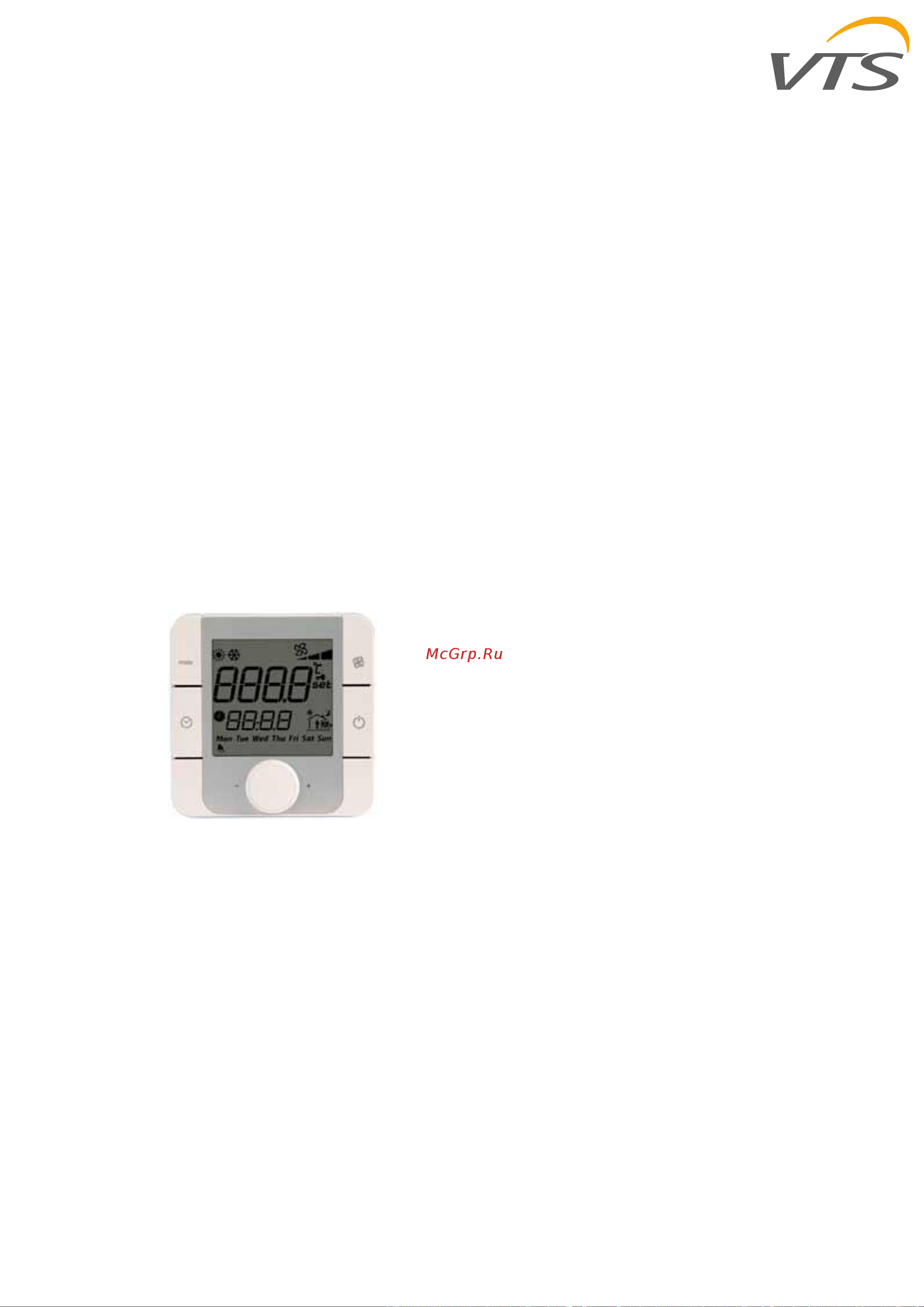

5.1.4 Упрощенная панель
управления – HMI Basic
UPC
ЖК-дисплей
Показывает фактическую температуру в
помещении или температуру с датчика
главного контроллера, а также выбранные
настройки, режим работы, скорость
вращения вентилятора, время и день недели.
Переключение между состояниями
Вкл./Выкл. (заставляет остановиться
вентиляционную установку или позволяет
выбрать режим ее работы).
Кнопка настройки режима работы
вентилятора: Автоматический / низкая
скорость / экономичный / комфорт.
Переход в Автоматический режим.
Контроллер будет работать по расписанию,
сохраненному в настройках Календаря.
Внимание!
Существуют два варианта работы временного
графика. Подробная информация на эту тему
приведена в документация по эксплуатации и
техническому обслуживанию контроллера uPC3
Внимание!
Если Календарь также установлен в
автоматический режим, работа
вентиляционной установки будет ограничена
функциями безопасности и энергосбережения,
такими как функция ожидания и функция
ночного охлаждения. Такое решение возможно
для основного календаря контроллера
Встроенный календарь панели HMI Basic не
поддерживает эту функцию.
Колесико управления
Быстрый, интуитивно понятный и простой
способ ввода значений, изменения настроек
и подтверждения новых значений.
Внимание!
Вращение колесика позволяет менять заданное
значение температуры.
Отображение температуры с датчика а
помещении или значение смещения заданного
значения температуры
