46
Компания VTS оставляет за собой право вносить изменения
без предварительного уведомления.
DTR-VVS-ver.2.7 (02.2021)
Системы центрального кондиционирования Ventus

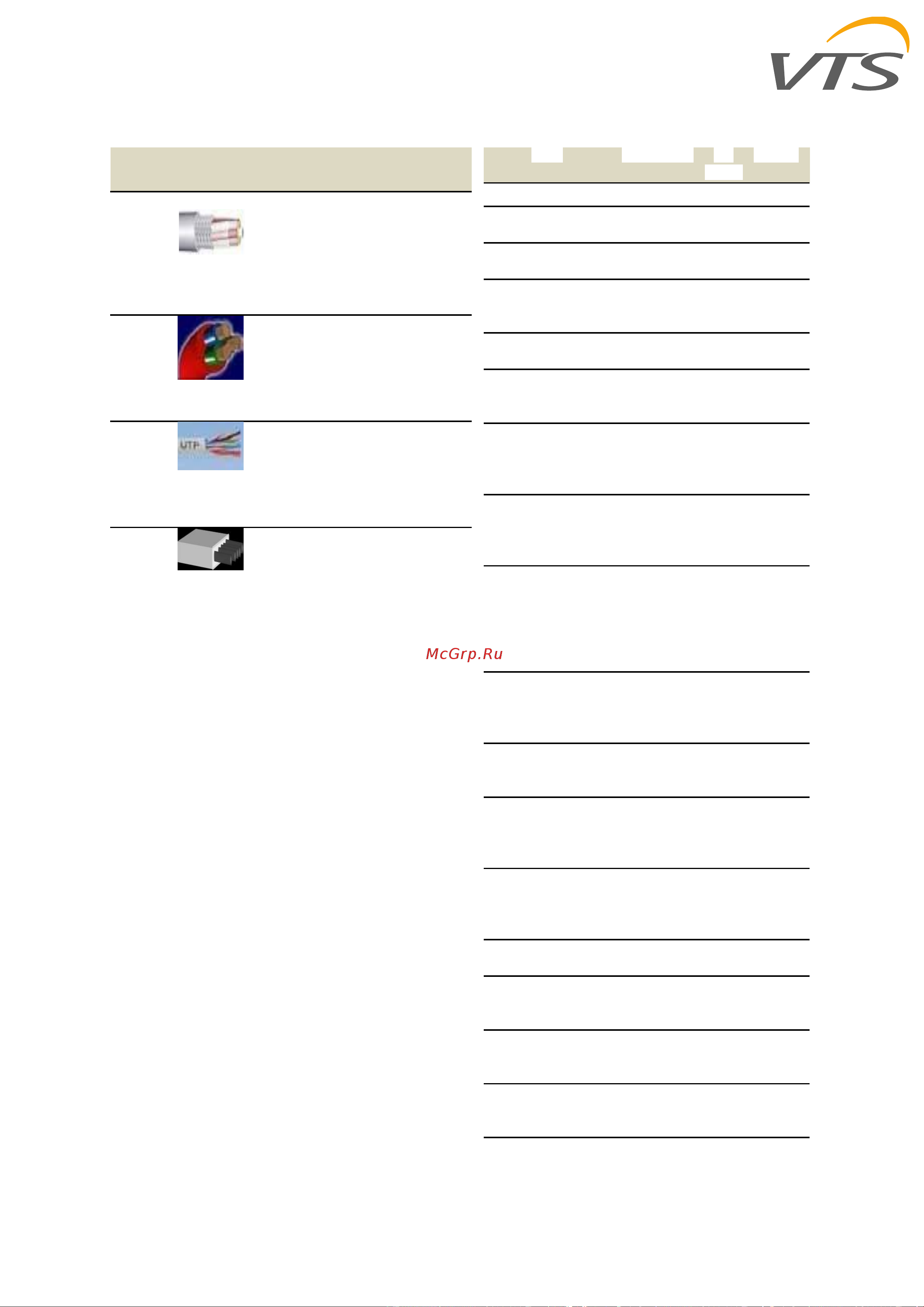

Таблица 11. Сечения питающих кабелей
Тип
кабеля
Фото
кабеля
Описание
кабеля
Параметры
[1]
Провода для
передачи
управляющих
сигналов –
экранированные
медные провода.
Изоляция ПВХ
Номинальное
напряжение
300/500 В
Температура
окружающей
среды:
от 30 °C до 80 °C
[2]
Медные провода
Изоляция ПВХ
Номинальное
напряжение
450/750 В
Температура
окружения:
от -40 до 70 °C
[3]
Медные провода
Изоляция ПВХ
Номинальное
напряжение
150 В
Температура
окружения: -
20...60°C
[4]
Неэкранированные
плоские провода для
передачи данных.
Номинальное
напряжение
150 В
Температура
окружения: -
20...60°C
Пункт
Обозначение
Тип
кабеля
Сечение
Контроллер
N1
-
-
Реле пожарной
сигнализации
S1F
[2]
2x0,75
Многофункциональный
переключатель
S6
[2]
2x0,75
Опциональный
многофункциональный
переключатель
S7
[2]
2x0,75
Датчик температуры
приточного воздуха
B1
[1]
2x0,75
Датчик температуры в
помещении / в
вытяжном канале
B2
[1]
2x0,75
Датчик температуры
обратного
теплоносителя к
водонагревателю
B7
[1]
2x0,75
Реле аварийной
сигнализации
электронагревателя
(HE)
VTS-E- 005
ter. 22:23
[2]
2x0,75
Противозамерзающий
термостат со стороны
подачи воздуха,
защищающий от
замерзания
водонагреватель
S2F
[2]
2x0,75
Клапан
водонагревателя с
аналоговым
управлением
Y1
[1]
3x0,75
Выход управления
мощностью
электронагревателя
VTS-E- 005
ter. 15:21
[1]
3x0,75
Контактор
циркуляционного
насоса
водонагревателя
M1
3x1,5
Реле аварийной
сигнализации /
холодильного агрегата
/ теплового насоса
S5F
[2]
2x0,75
Вход запуска
холодильного агрегата
E1
[2]
2x0,75
Вход запуска
холодильного агрегата
- I ступень
E2.1
[2]
2x0,75
Вход запуска
холодильного агрегата
- II ступень
E2.2
[2]
2x0,75
Серводвигатель
воздушного клапана
рециркуляции
Y3
[1]
3x0,75
Обходной
серводвигатель
крестообразного
Y4, Y41
[1]
3x0,75
