49
Компания VTS оставляет за собой право вносить изменения
без предварительного уведомления.
DTR-VVS-ver.2.7 (02.2021)
Системы центрального кондиционирования Ventus

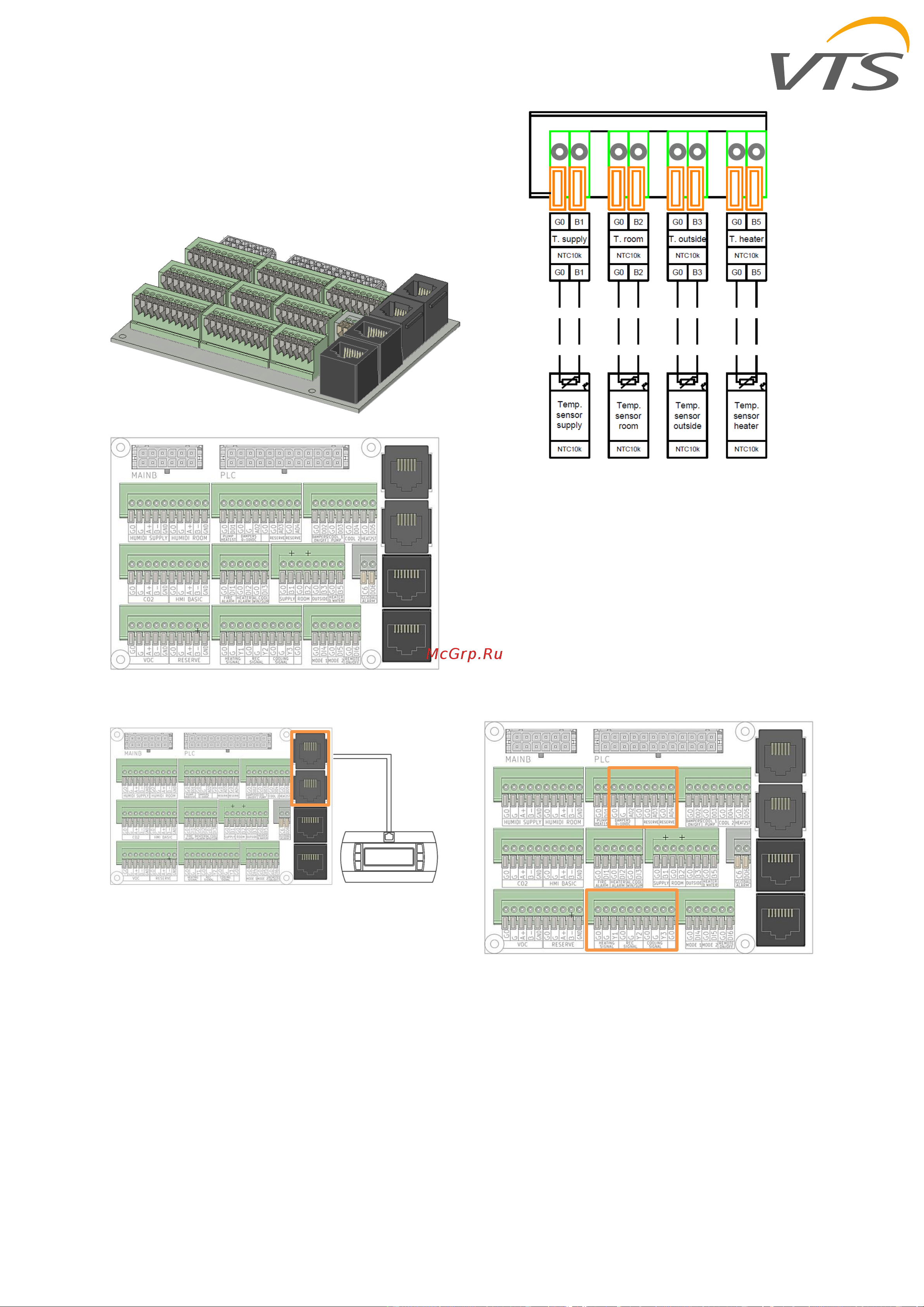

5.4.3 Подключение элементов
автоматики
Terminal 1
Terminal connection – HMI Advance (N3)
Аналоговый вход (NTC10k)
B1 – Датчик температуры – приточная
вентиляция
B2 – Датчик температуры – вытяжная
вентиляция
B3 – Датчик температуры – наружный
B7 – Датчик температуры – нагреватель
Аналоговые выходы (0–10V DC)
Y1 – Нагрев
Y2 – Рекуперация
Y3 – Охлаждение
A02 – Смесительная камера
