4.5 Отвод конденсата
Патрубки для слива конденсата, выведенные за пределы корпуса системы центрального
кондиционирования, монтируются в дренажных поддонах охладителей, противоточных
теплообменников (диаметр патрубка, соединяющегося со сливным желобом, составляет 32 мм).
Сифоны, предназначенные для отвода конденсата, образующегося на теплообменниках при перепадах
давления между данной секцией и окружающей средой, должны быть подключены к линии слива воды.
Для обеспечения правильного отвода конденсата из системы центрального кондиционирования сифоны
на трубах, соединяющихся со сливным желобом, должны быть установлены в частях системы
центрального кондиционирования с пониженным давлением. Ни сливные сифоны, ни их компоненты не
входят в стандартную поставку. В случае секций избыточного давления установка сифонов
нецелесообразна. Для минимизации утечек воздуха (эффект blow-by) в системе отвода конденсата можно
использовать сифон, установив его в соответствии с Рис. 12 и таблицей 5.
Эффективная высота «H» сифона зависит от разницы давлений между секциями системы центрального
кондиционирования, из которых сливается конденсат во время работы, а также от окружающей среды.
Размер «H» указан в [мм] и должен быть больше, чем разница давления, выраженная в мм вод. ст.
Сифоны, предназначенные для отвода конденсата из теплообменников с разным сечением и давлением
окружающей среды, следует подключать к сливным патрубкам.
ВНИМАНИЕ! В связи с разными значениями перепада давления, которые возникают
в отдельных секциях системы центрального кондиционирования во время ее работы, не
допускается подключение разных отводов конденсата к одному сифону.
Допускается соединение сифонов разных сечений с одним сливным коллектором при условии, что на
коллекторе имеется воздухоотводчик. Перед запуском системы центрального кондиционирования
наполните сифон водой. В холодных условиях изолируйте дренажные трубы и, при необходимости,
используйте подходящую систему обогрева.
Таблица 5. Эффективная высота сифона
№
Общее давление
вентилятора [Па]
Размер H
[мм]
1.
< 600
60
2.
600-1000
100
3.
1000-1400
140
4.
1400-1800
180
5.
1800-2200
220
6.
2200-2600
240
Сифон со стороны избыточного давления Шаровый сифон со стороны подсоса

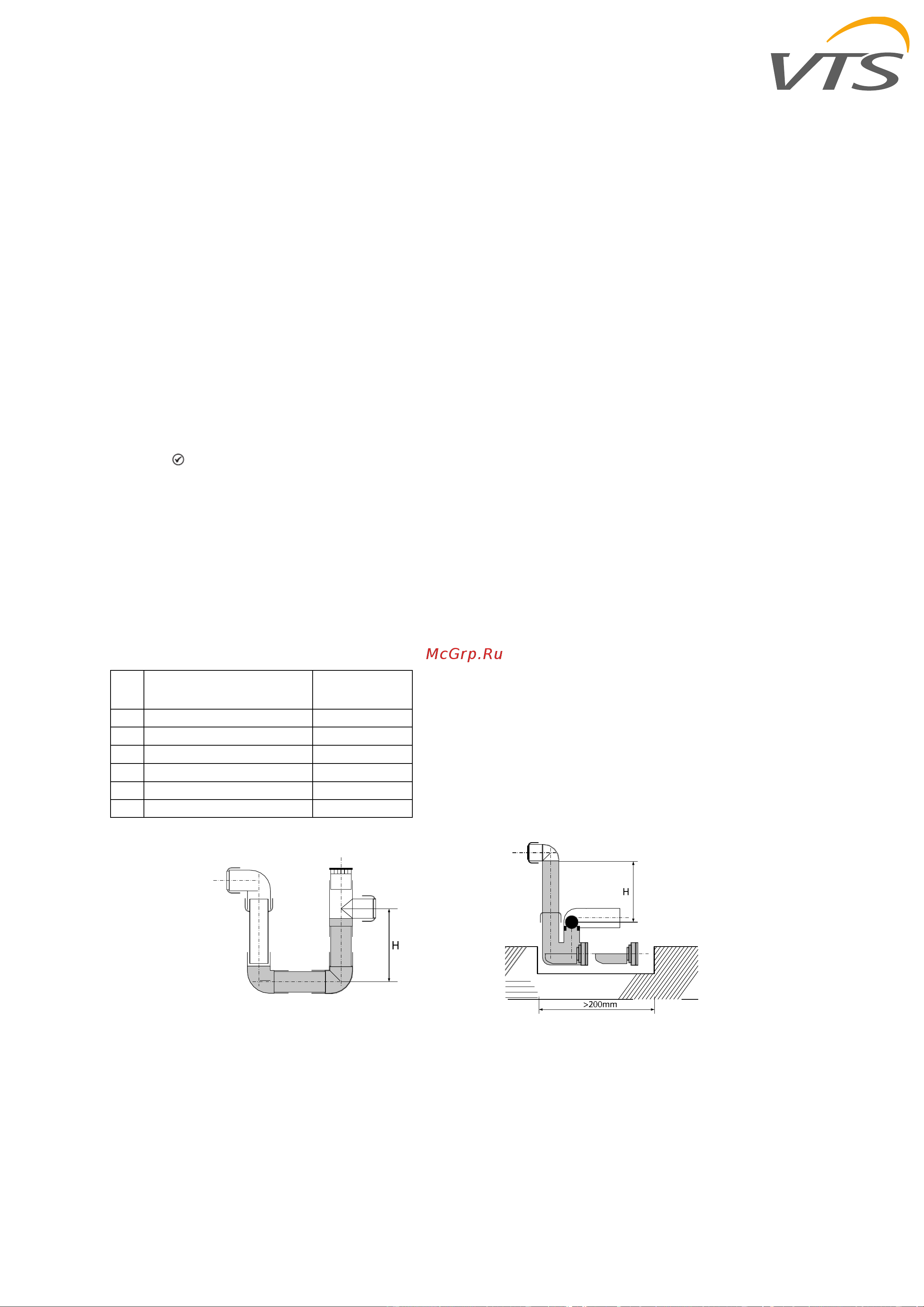

Рис. 12 Виды сифонов
