51
Компания VTS оставляет за собой право вносить изменения
без предварительного уведомления.
DTR-VVS-ver.2.7 (02.2021)
Системы центрального кондиционирования Ventus

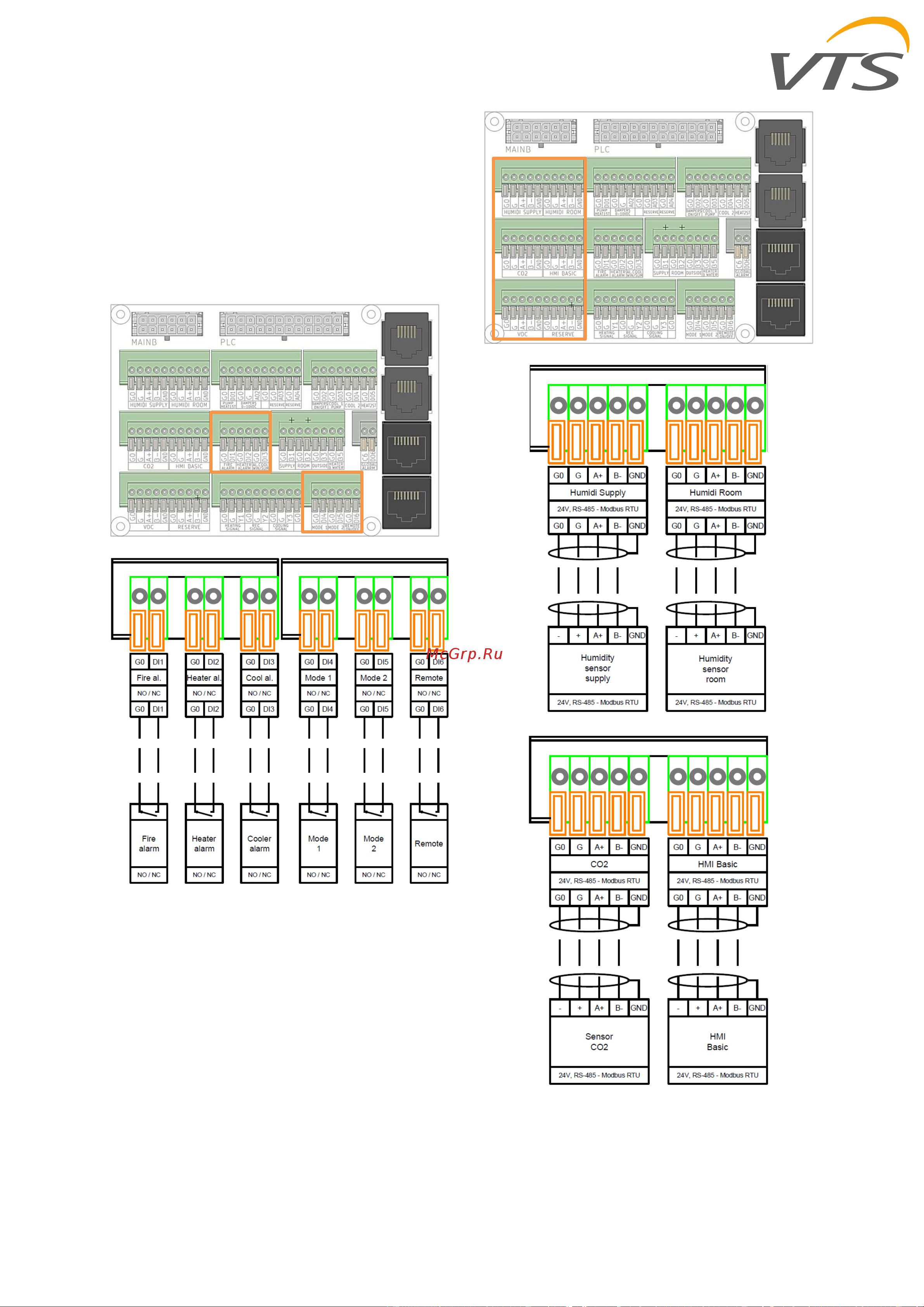

Цифровые входы
S1F – Пожарная тревога
S2F – Сообщение об ошибке нагревателя /
замерзании
S5F – Сообщение об ошибке охладителя
S6 – Режим 1
S7 – Режим 2
Удаленный
Обмен данными Modbus RTU – RS–485
Датчик влажности – приточная вентиляция
Датчик влажности – помещение
Датчик CO2
Датчик VOC
Панель HMI Basic
