6
1. Духовка
2. Панель управления
3. Внутреннее стекло
4. Лоток
5. Направляющие
6. Вентилятор
7. Ножка
8. Заслонка
9. Выходная труба коллектора
10. Перегородка
11. Подвод воды G1/2 (душевое устройство,
охлаждение коллектора)
12. Подвод воды G3/4 (впрыск в камеру)
13. Коллектор
14. Электромагнитный клапан охлаждения
"Коллектор"
15. Датчик температуры сливаемого
конденсата.
16. Подключение к канализации
17. Щит монтажный
18. Заглушка для слива жира из духовки
19. Кран душевого устройства
20. Термовыключатель (плюс) 320° С
21. Электромагнитный клапан «Впрыск»
22. Ручка двери
23. Лампы освещения духовки
24. Душевое устройство
25. Водосборный сифон
26. Ограничитель давления
27. Расходомер
28. Дозатор (насос) моющего средства
29 Дозатор (насос) ополаскивающего средства
30 Насос мойки духовки

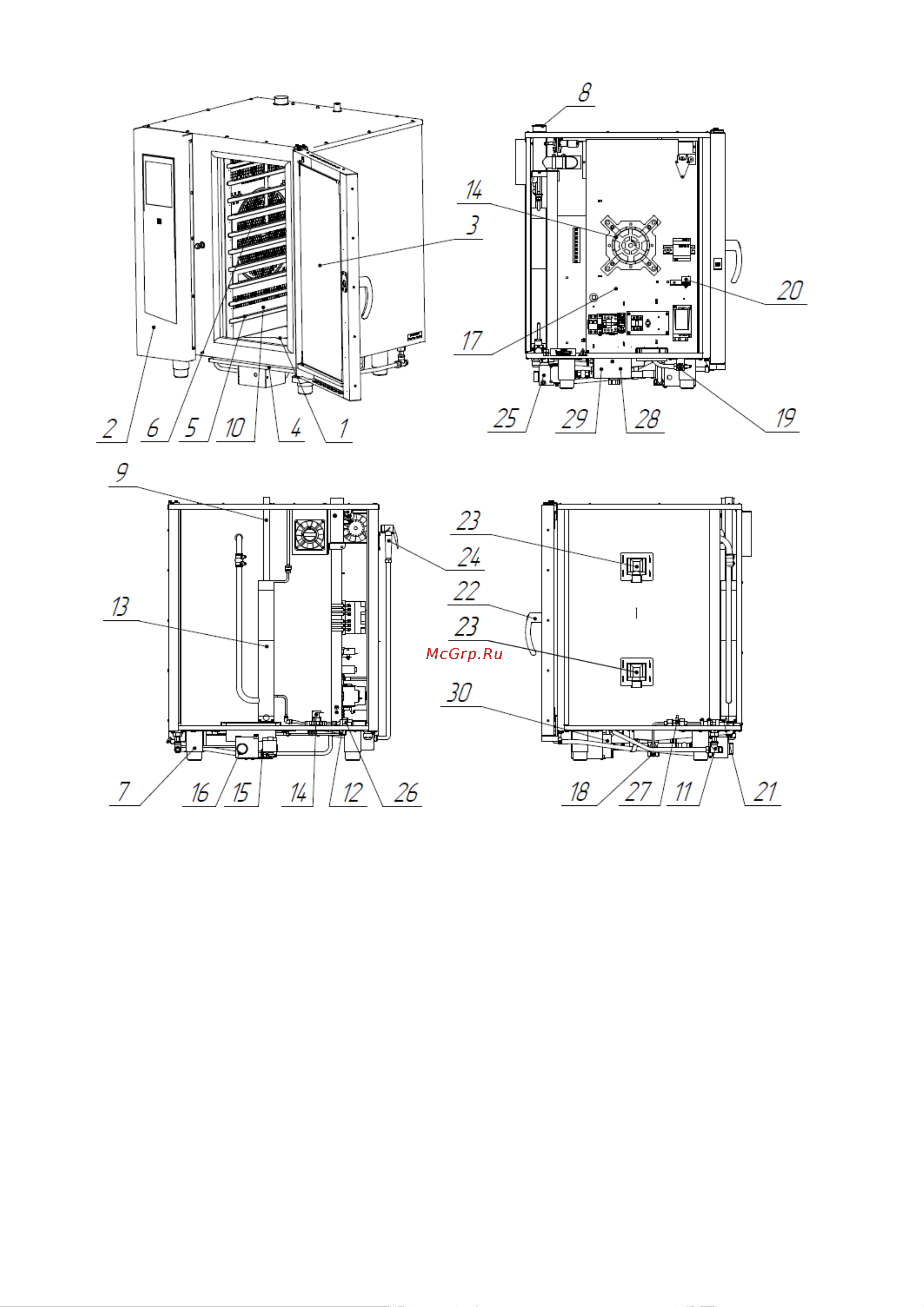

Рис. 1.1. Устройство пароконвектомата
