3. КОМПЛЕКТ ПОСТАВКИ
Таблица 2 - Комплект поставки
Наименование
Количество, шт.
ПЭК-800
1
Печь электрическая конвейерная для пиццы ПЭК
1
2
Поддон
2
3
Крыша
1
4
Винт М5х10 DIN 7380 А2
6
5
Подставка:
Подставка с утеплителем
1
Ножка ПП-8К.00.002/ПП-8К.00.002-01
2/2
Стяжка ПП-8К.00.004/ПП-8К.00.005
2/2
Гайка ПП-8К.00.003
4
Опора колесная поворотная с тормозом
4
Болт с фланцем ГОСТ Р 55739 - М6х16 - А2
16
Болт М8х20.58.029 ГОСТ 7798-70
36
Шайба 8.01.08кп.029 ГОСТ 11371-78
36
Шайба 8.65Г.029 ГОСТ 6402-70
36
6
Упаковка
1
7
Руководство по эксплуатации ПЭК
1
8
Инструкция пользователя «MCX Oven Control application -
Управление конвейерной печью»
1
4. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
Функционирование изделия основано на распределении высокоскоростных потоков
горячего воздуха над/под движущимся по конвейеру продуктом.

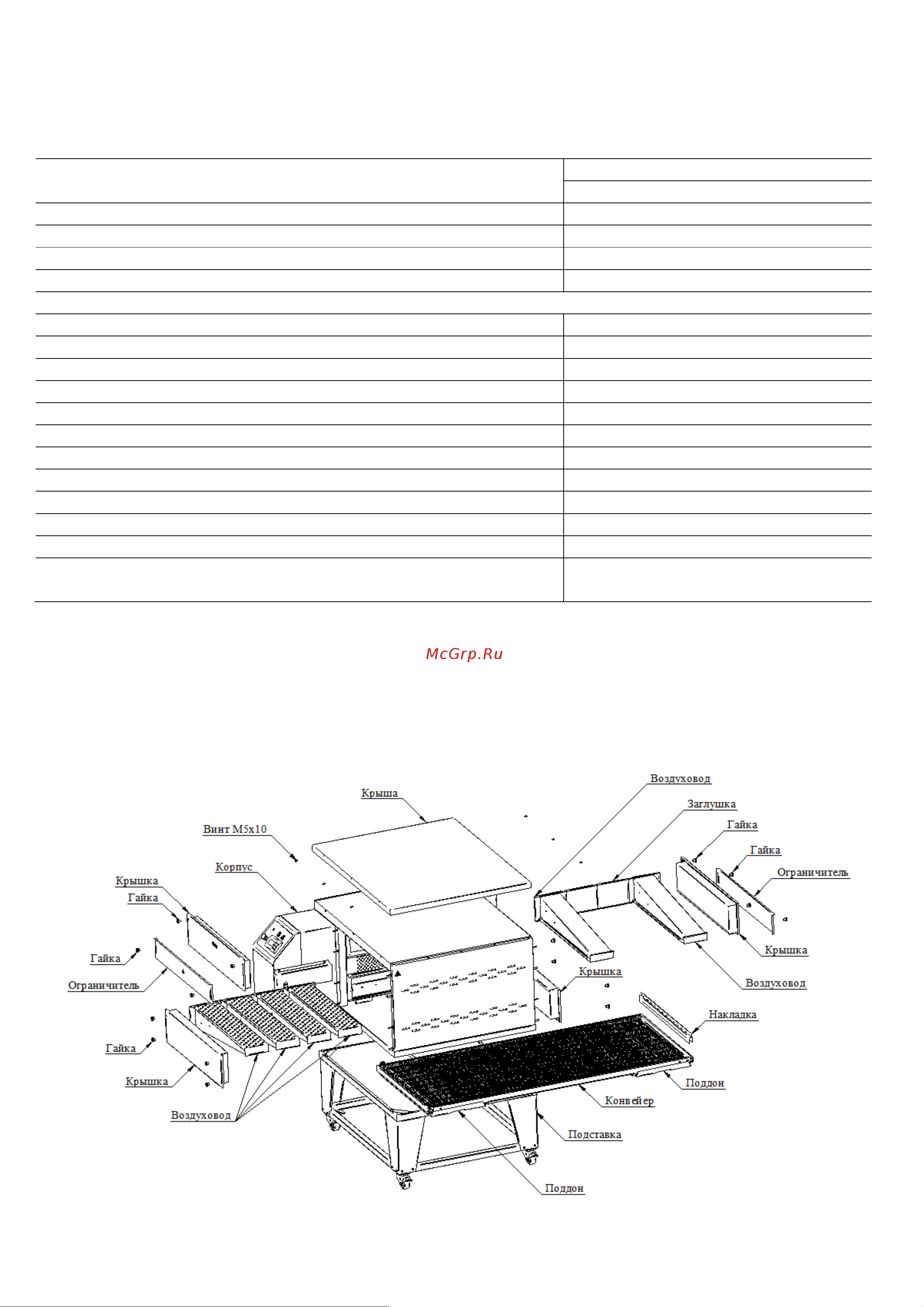

Изделие состоит из (см. Рис. 3):
Рис. 3 - Состав изделия
