8
Шкаф имеет присоединительную резьбу G1/2”.
Подключение может быть выполнено с использованием жестких труб или гибких
шлангов. При этом следует в обязательном порядке устанавливать перекрывающие
краны между сетевыми трубами и трубами (шлангами) подключения с возможностью
легкого доступа к ним для перекрывания по окончании рабочего дня.
При подсоединении с помощью гибкого шланга необходимо уточнить в газовой
службе, разрешен ли местными нормативами такой вид подключения.
При установке труб и гибких шлангов следует избегать их попадания в зоны с
высокой степенью нагрева. Кроме этого, следует обеспечить свободное (ненатянутое)
положение гибких шлангов.
После подключения шкафа следует подвергнуть выполненное подключение
проверке на герметичность при помощи пенных жидкостей или специального спрея для
поиска утечек газа, или индикатора газа (напр. Полупроводниковый газовый
течеискатель ТГП-1). При использовании пенных жидкостей или спреев следует
убедиться в их некоррозийности.
8. ПОДГОТОВКА К РАБОТЕ
8.1. ДАВЛЕНИЕ ПОСТУПАЮЩЕГО ГАЗА.
Перед запуском шкафа необходимо проверить давление поступающего газа.
Давление поступающего газа должно быть замерено при помощи манометра с
минимальным разрешением 10 Па (например, “U”-образный манометр).
Для подключения манометра к шкафу следует воспользоваться измерительным
штуцером для давления на входе, расположенным сверху на газовом кране (рис. 3).
Вывинтить затяжной винт и подключить к ней гибкий шланг “U”-образного манометра.
Замерить давление поступающего газа. В том случае, если давление выходит за
пределы, приведенные в таблице 1, шкаф ни в коем случае не должен запускаться в
действие. Об этом должно быть поставлено в известность соответствующее ведомство.
После выполнения операций по замеру давления поступающего газа следует
отсоединить гибкий шланг, снять“U”-образный манометр и вновь завинтить затяжной
винт.
Если давление природного газа превышает допустимую норму в 2452 Па, в
подводящей сети необходимо установить редуктор, понижающий давление до
положенной величины.

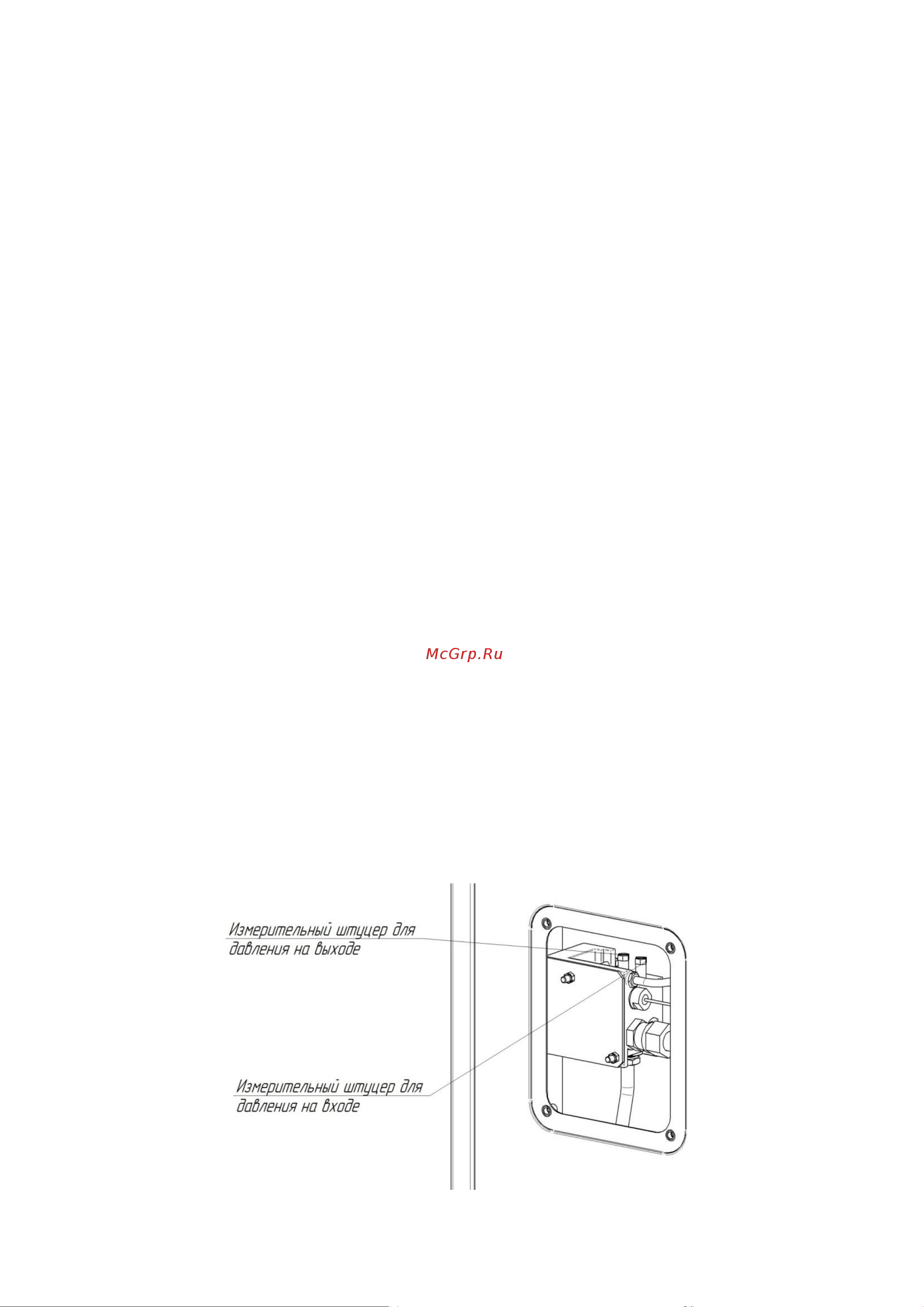

Рис.3
