ВНИМАНИЕ: Во избежание срыва контактов термопар, запрещается подтягивать

места соединения медных трубок термопар с газовыми кранами с большим усилием.

8.2. ТЕПЛОВАЯ МОЩНОСТЬ

После запуска шкафа необходимо проверить тепловую мощность шкафа.

Тепловая мощность контролируется уполномоченными поставщика газа или

Центром Технического Обслуживания с соблюдением следующих указаний:

проверка полной тепловой мощности должна производиться при установке

аппаратуры, при ее переоборудовании к другому типу газа и в случае любых операций

по обслуживанию;

максимальная тепловая мощность, минимальная тепловая мощность, так же, как и

давление подключения, могут быть выяснены из соответствующих таблиц, приведенных

в разделе ”Технические Данные”;

не следует подвергать какой-либо регулировке или перенастройке опечатанные

(закрашеные) элементы оборудования.

Полная тепловая мощность достигается применением соответствующих форсунок в

соответствии с таблицей 2 и при соответствующем давлении поступающего газа.

Для проверки тепловой мощности возможно применение волюметрического метода.

Эта проверка выполняется при помощи счетчика газа и хронометра. Количество газа,

которое должно пройти через счетчик в единицу времени указано в таблице 1.

Полученное при проверке, значение не должно отличаться от приведенного в таблице 1

более чем на ±5%. В том случае, если отклонения превышают допустимые, следует

проверить установленную форсунку.

8.3. РЕГУЛИРОВКА ПЕРВИЧНОГО ВОЗДУХА

Первичный воздух может считаться отрегулированным с большей или меньшей

степенью точности в том случае, если обеспечено следующее:

- пламя не отрывается при холодной горелке;

- пламя не пропадает при горячей горелке.

Для обеспечения доступа к соплу и регулировочной втулке первичного воздуха

необходимо снять планку декоративную (поз.7, рис.1), для чего необходимо снять дверь

и отвинтить винты.

Затем ослабить винт “1” и выставить втулку “2” (рис.4) на расстояние “H”, в

соответствии с табл. 4.

Таблица 4

Вид газа

Н, мм

Природный газ

Сжиженный газ

полностью открыто

Вновь затянуть винт “1”. Установить все элементы, снятые перед этим, действуя в

обратном порядке.

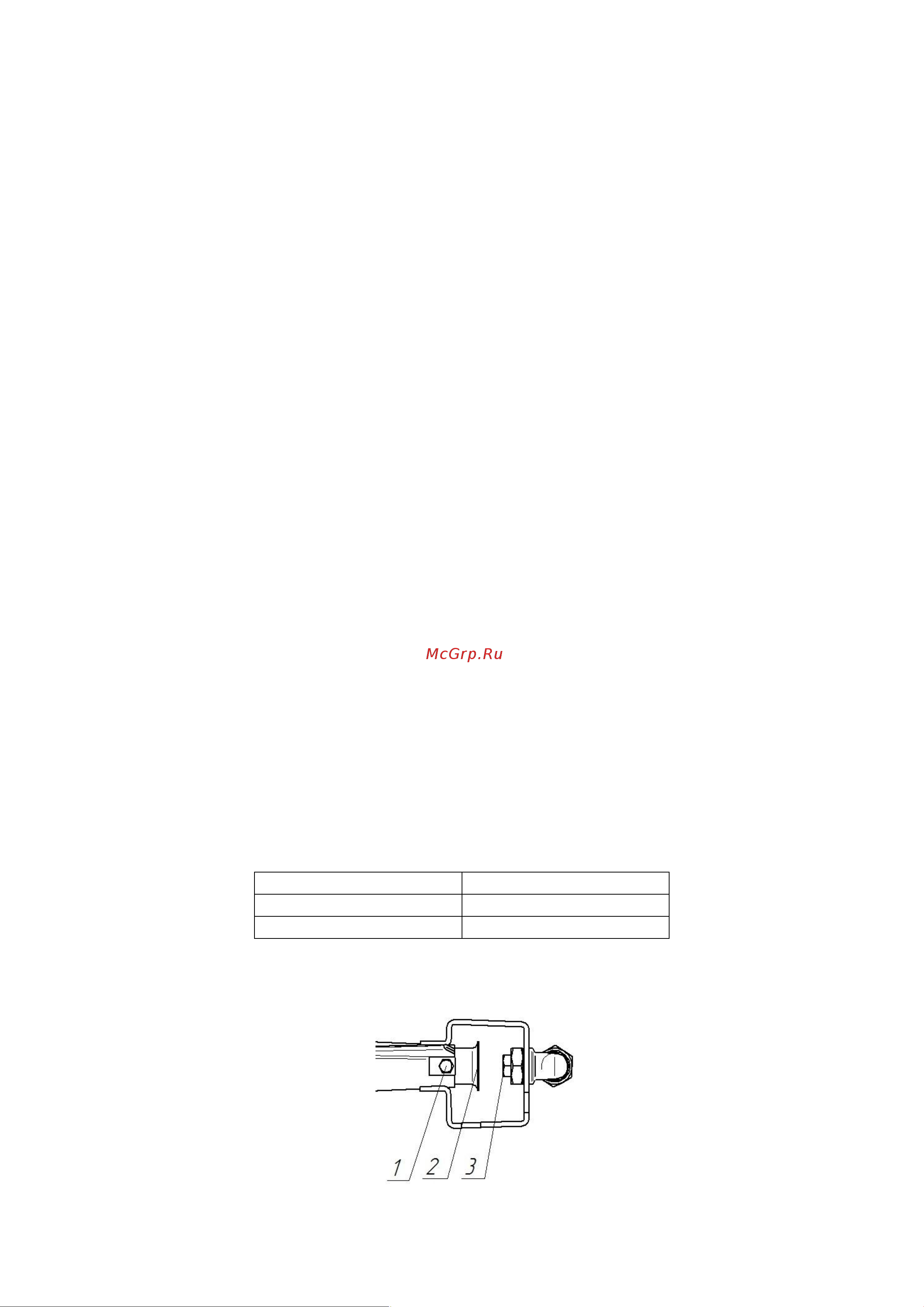

Рис.4

1-Винт 2-Втулка 3-Форсунка
