5. перед подключением к питанию электрического оснащения, вами должна быть обеспечена непрерывность (подключен и
свободен) желто-зеленого проводника защитной эквипотенциальной цепи.
МОНТАЖ / ДЕМОНТАЖ
Операции по монтажу/ демонтажу любой детали машины должны выполняться при неработающей машине и
при вилке, отключенной от розетки, то есть, при устройстве секционирования в положении OFF.
Монтаж инструментов на машину выполняется в несколько фаз.
ХАРАКТЕРИСТИКИ

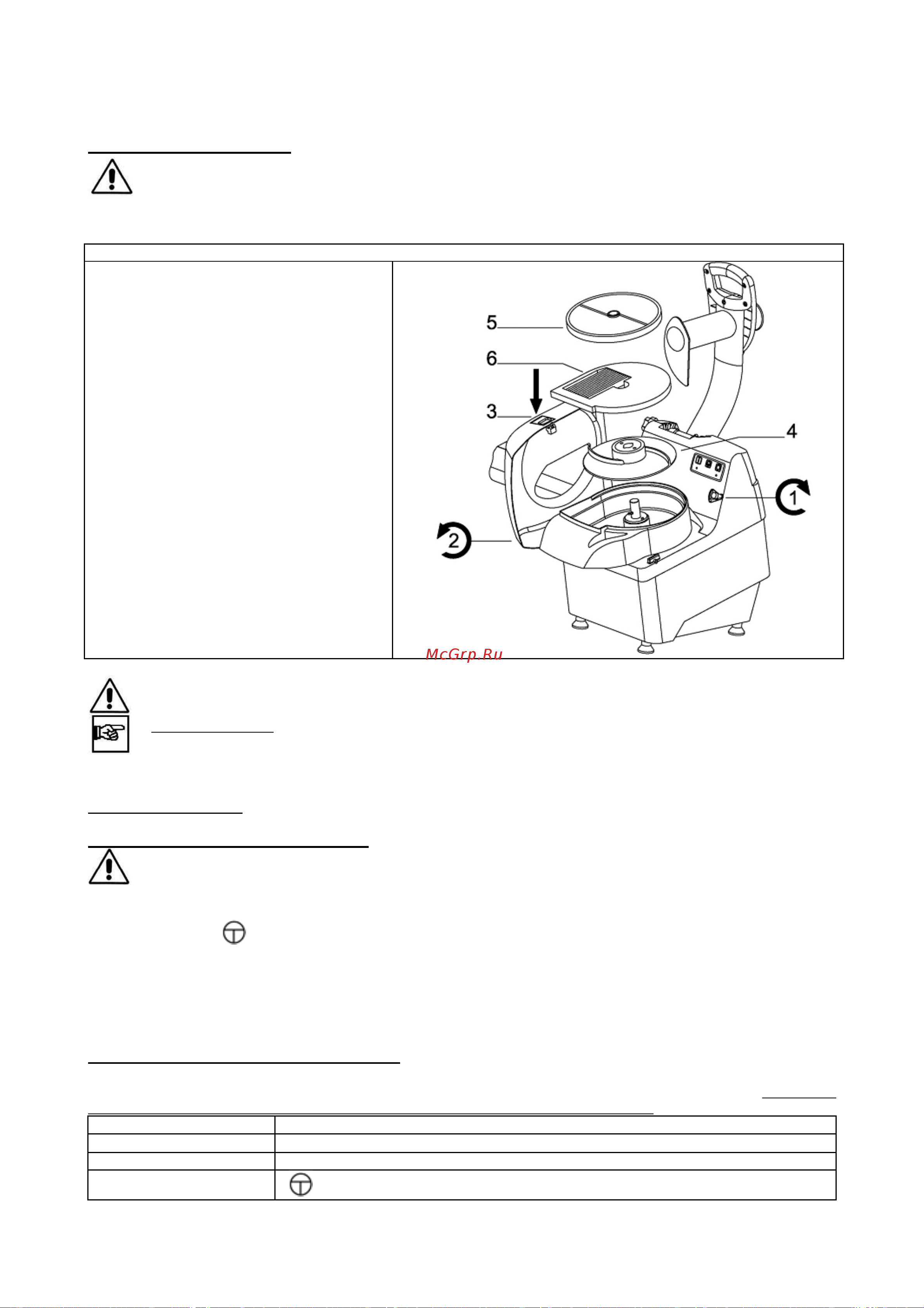

1. Повернуть ручку прижимного устройства(1),
расположенную на верхней крышке (2), нажать
на кнопку (3) и двумя руками повернуть
верхнюю крышку (2)
2. На вращающуюся втулку установить сначала
выталкивающий диск (4), убедившись, что
крепежные штифты, расположенные на втулке,
входят в отверстия, имеющиеся на диске;
3. Для выполнения операций, требующих
использования только одного диска, установить
на втулку вращающийся диск (5) поверх
выталкивающего (4) (см. таблицы главы 2)
4. Для выполнения операций, требующих
одновременного использования двух дисков,
установить на вращающуюся втулку следующие
компоненты в указанной последовательности:
(см. таблицы главы 2)
1° - Выталкивающий диск (4) 2° - Неподвижный
диск (6) 3° - Вращающийся диск (5)
5. Установить на место верхнюю крышку (2),
повернув ее.
6. Заблокировать ручку прижимного устройства
(1), повернув ее против часовой стрелки.
После установки дисков в зависимости от рабочих потребностей, убедиться в правильном сцеплении их
штыкового соединения с вращающейся ступицей.
Диск выталкиватель ОБЯЗАТЕЛЬНО ДОЛЖЕН БЫТЬ установлен для того, чтобы диски работали в правильном
положении. Для оптимального использования всех вращающихся дисков и возможного одновременного
использования вращающихся и фиксированных дисков, смотреть таблицы, приведенные в главе 2, в которых
указаны все возможные сочетания
Операции по демонтажу выполняются в порядке, обратном по отношению к описанным выше монтажным операциям.
ВРАЩЕНИЕ РЕЖУЩИХ ДИСКОВ
Приведенные ниже операции должны выполняться мастером по техническому обслуживанию машины
(персоналом, специализированным по техническому обслуживанию электрической части промышленных
машин).
Для машин, питающихся на трехфазном напряжении (3 РЕ AC 400V 50Hz), нажать копку пуска непрерывного
действия « » и убедиться в правильном направлении вращения режущих дисков путем осмотра через
загрузочное отверстие для резки. Для этого необходимо сравнить направление, показанное стрелкой (против
часовой стрелки), нанесенной на крышку машины.
В случае вращения, противоположного по отношении к направлению, указанному стрелкой (по часовой
стрелке), выключить машину, отключив ее от розетки, разобрать ее, отсоединить два фазовых проводника и
инвертировать их положения.
ОПИСАНИЕ ФУНКЦИОНИРОВАНИЯ
Устройства управления спроектированы и выполнены так, чтобы быть надежными и прочными к нормальным рабочим
воздействиям, к предусмотренным усилиям и внешним веществам. Кроме того, они хорошо видны, легко отличимы и
помечены соответствующей маркировкой. Ниже приведены основные устройства управления:_
ТИП / ЦВЕТ ССЫЛКА/ОПИСАНИЕ
Кнопка / черный "O " / Кнопка останова машины
Кнопка / белый " I " / Кнопка импульсного запуска машины
Кнопка / белый
" " / Кнопка пуска машины для непрерывного действия
