9
ПРЕСС ДЛЯ ПИЦЦЫ Руководство по эксплуатации Издание 08-08
2.3 Электрические соединения
Подключение изделия к источнику питания выполняют по схеме «звезда» посредством шнура
питания, конец которого заделывают в стандартную полярную вилку (конструкция которой
при включении в розетку не позволяет перепутать фазный и нейтральный контакты).
2.4 Система уравнивания потенциалов
Изделие подлежит оснащению системой уравнивания потенциалов. Подключение к этой
системе выполняют через клемму с соответствующим символом (расположена сзади
изделия) с помощью кабеля сечением от 2,5 до 6 мм
2
.
2.5 Размещение изделия
Розетка для подключения изделия должна находиться в легкодоступном месте. Шнур
питания, идущий от изделия к розетке, не должен быть натянут; также не допускается
пережимать какую-либо часть шнура изделием.

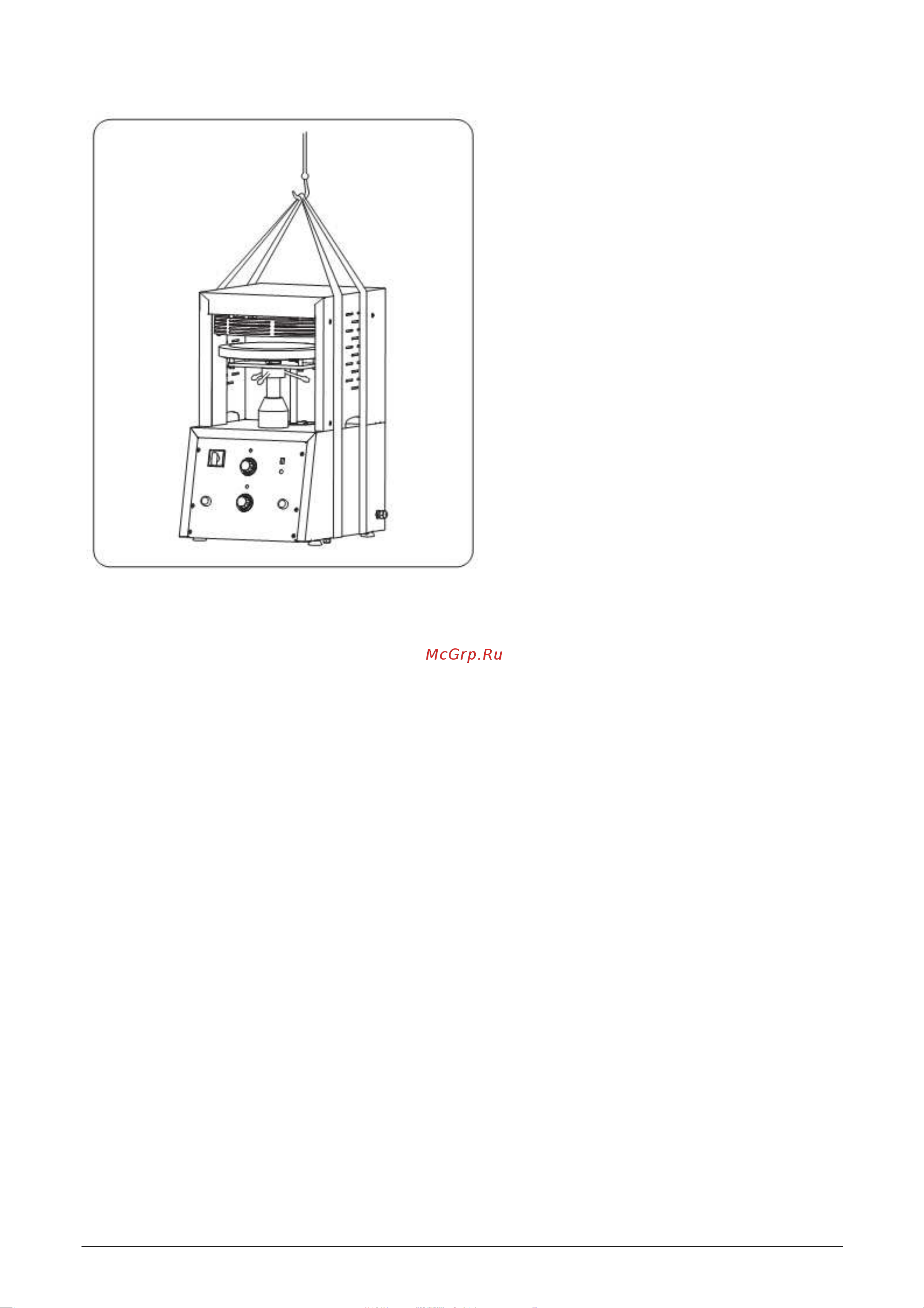

РИС. 3
