Обзор распылителя

3A6706D RU 11

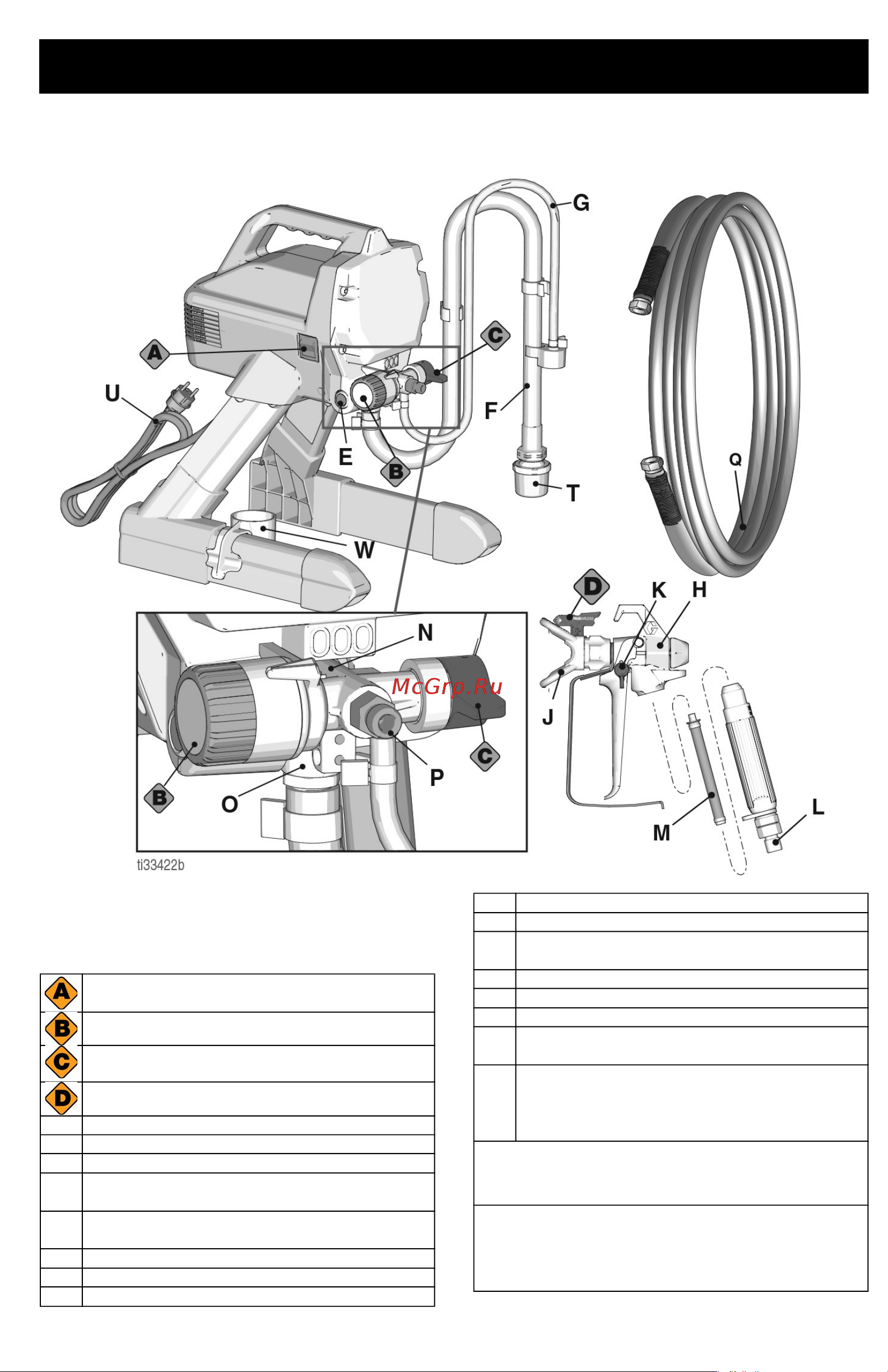

Схема модели A30 ProPlus на стойке

Перечень компонентов

модели A30 ProPlus

Выключатель питания ON/OFF

(ВКЛ/ВЫКЛ)

Ручка регулировки давления

Заливочный/распылительный клапан

Распылительный наконечник

E Кнопка PushPrime™

F Трубка всасывания

G Трубка слива (с диффузором)

H Пистолет для безвоздушного

распыления

J Защитная насадка распылительного

наконечника

K Фиксатор курка пистолета

L Фитинг пистолета

M Фильтр пистолета (внутри рукоятки)

N Насос

O Впускной клапан

P Выпускной клапан (соединение

безвоздушного шланга)

Q Безвоздушный шланг

T Впускной сетчатый фильтр

U Сетевой шнур

W Колпачок трубки всасывания для сбора

капель

Табличка с названием модели и

серийным номером (не показана,

находится на нижней стороне

устройства)

Для получения дополнительной информации

см. раздел

Выполните инструкции раздела

Краткая справка, стр. 35

Сведения о запасных предупредительных

этикетках см. раздел

Выполните инструкции

раздела Предупредительные этикетки,

стр. 9
