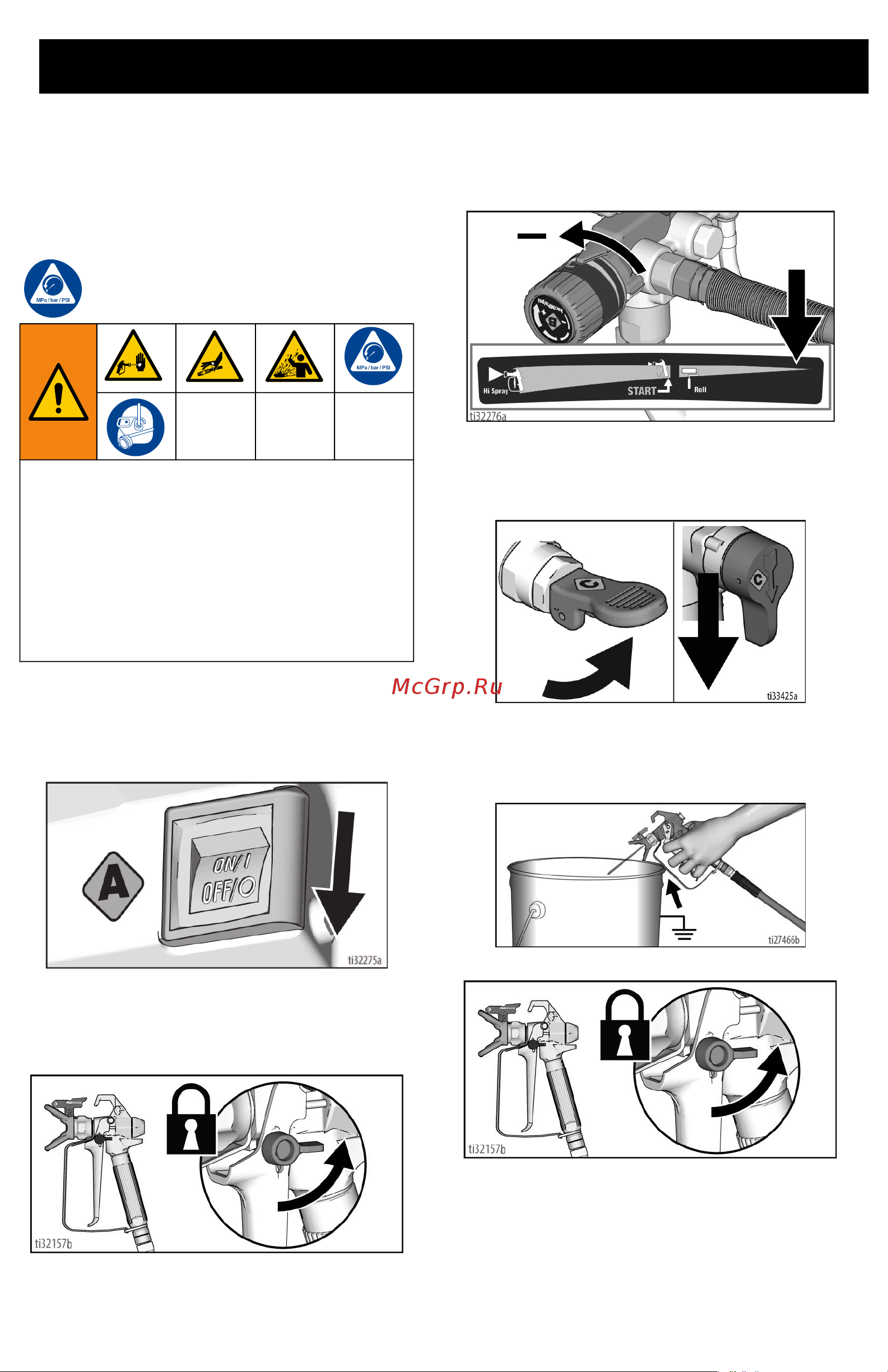

Ввод в эксплуатацию
3A6706D RU 17
Ввод в эксплуатацию
Процедура сброса
давления
При каждом появлении этого символа
необходимо выполнить процедуру
снятия давления.
1. Переведите выключатель ON/OFF в
положение OFF (ВЫКЛ). Для модели A100:
подождите 7 секунд для рассеивания
мощности.
2. Включите предохранитель курка. После
прекращении распыления всегда
включайте предохранитель, чтобы
избежать случайного нажатия курка.
3. Установите ручку регулировки давления
на минимальное значение.
4. Вставьте сливную трубку в емкость для
отходов и поверните клапан
заправки/распыления в положение
ЗАПРАВКИ для сброса давления.
5. Плотно прижмите пистолет к емкости.
Направьте пистолет в емкость. Для сброса
давления отключите предохранитель и
нажмите курок пистолета.
6. Включите предохранитель курка.
7. Если возникнет подозрение, что давление
не сброшено полностью, см. раздел
Выполните инструкции раздела
Закупоривание, стр. 21
.
ПРИМЕЧАНИЕ. Оставьте клапан заправки /
распыления положении ЗАПРАВКИ до тех пор,
пока вы не будете готовы продолжить
распыление.
Это оборудование остается под давлением
до тех пор, пока давление не будет сброшено
вручную. Во избежание получения
серьезной травмы, вызванной жидкостью
под давлением (например, в результате
прокола кожи или разбрызгивания
жидкости), выполняйте процедуру снятия
давления после каждого завершения
распыления и перед очисткой, проверкой
либо обслуживанием оборудования.
