Обзор распылителя
3A6706D RU 13

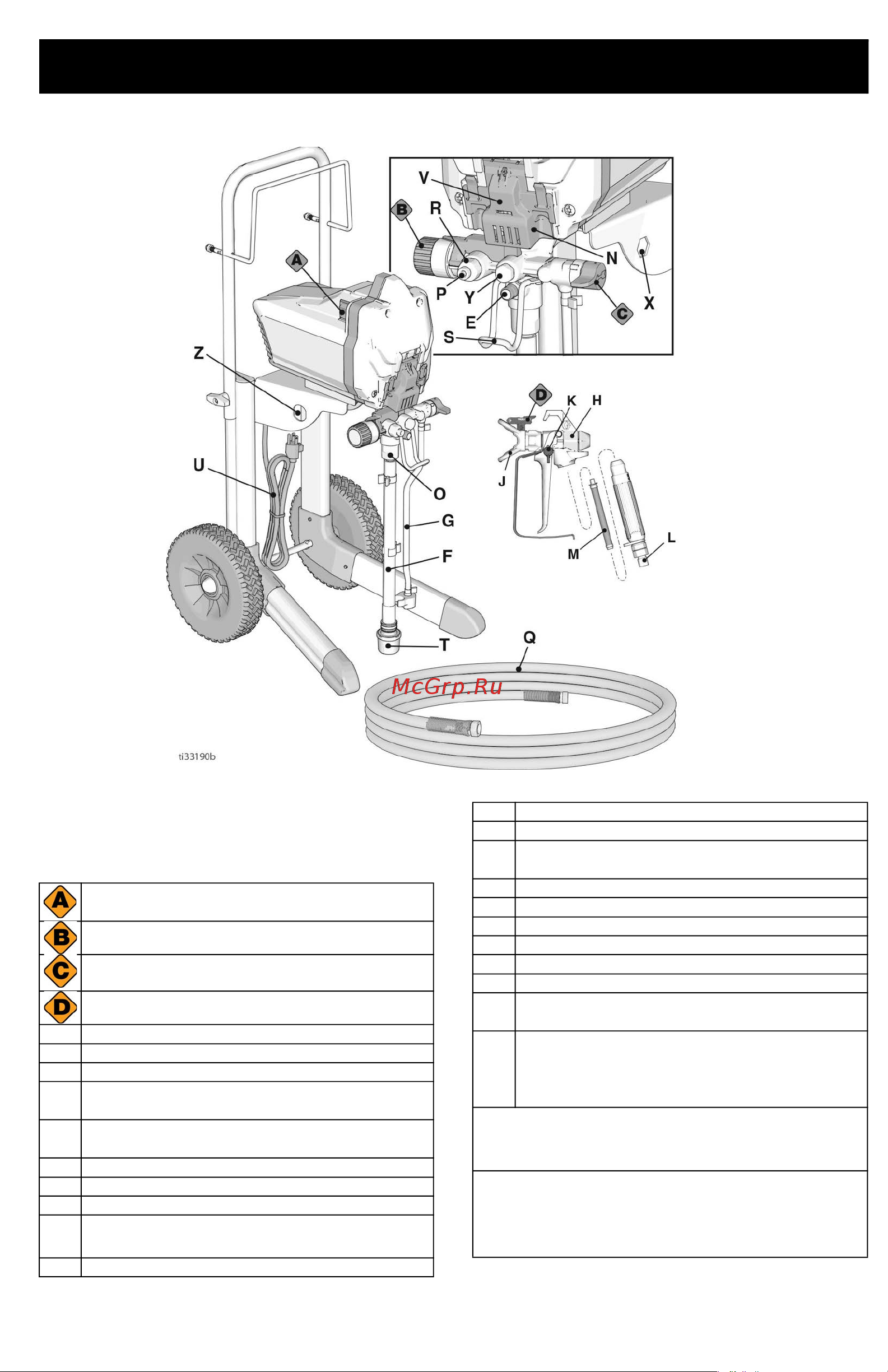

Схема модели A60/A80 ProPlus
Перечень компонентов
модели A60/A80 ProPlus
Выключатель питания ON/OFF
(ВКЛ/ВЫКЛ)
Ручка регулировки давления
Заливочный/распылительный клапан
Распылительный наконечник
E Кнопка PushPrime
F Трубка всасывания
G Трубка слива (с диффузором)
H Пистолет для безвоздушного
распыления
J Защитная насадка распылительного
наконечника
K Фиксатор курка пистолета
L Фитинг пистолета
M Фильтр пистолета (внутри рукоятки)
N Насос ProXChange™ (позади дверцы
легкого доступа)
O Впускной клапан
P Соединение безвоздушного шланга
Q Безвоздушный шланг
R Фильтр InstaClean (внутри выпускного
жидкостного фитинга)
S Крючок для емкости
T Впускной сетчатый фильтр
U Сетевой шнур
V Дверца легкого доступа
X Инструмент для снятия насоса
Y Выпускной клапан
Z Инструмент для извлечения впускного
клапана
Табличка с названием модели и
серийным номером (не показана,
находится на нижней стороне
устройства)
Для получения дополнительной информации
см. раздел
Выполните инструкции раздела
Краткая справка, стр. 35
.
Сведения о запасных предупредительных
этикетках см. раздел
Выполните инструкции
раздела Предупредительные этикетки,
стр. 9
.
