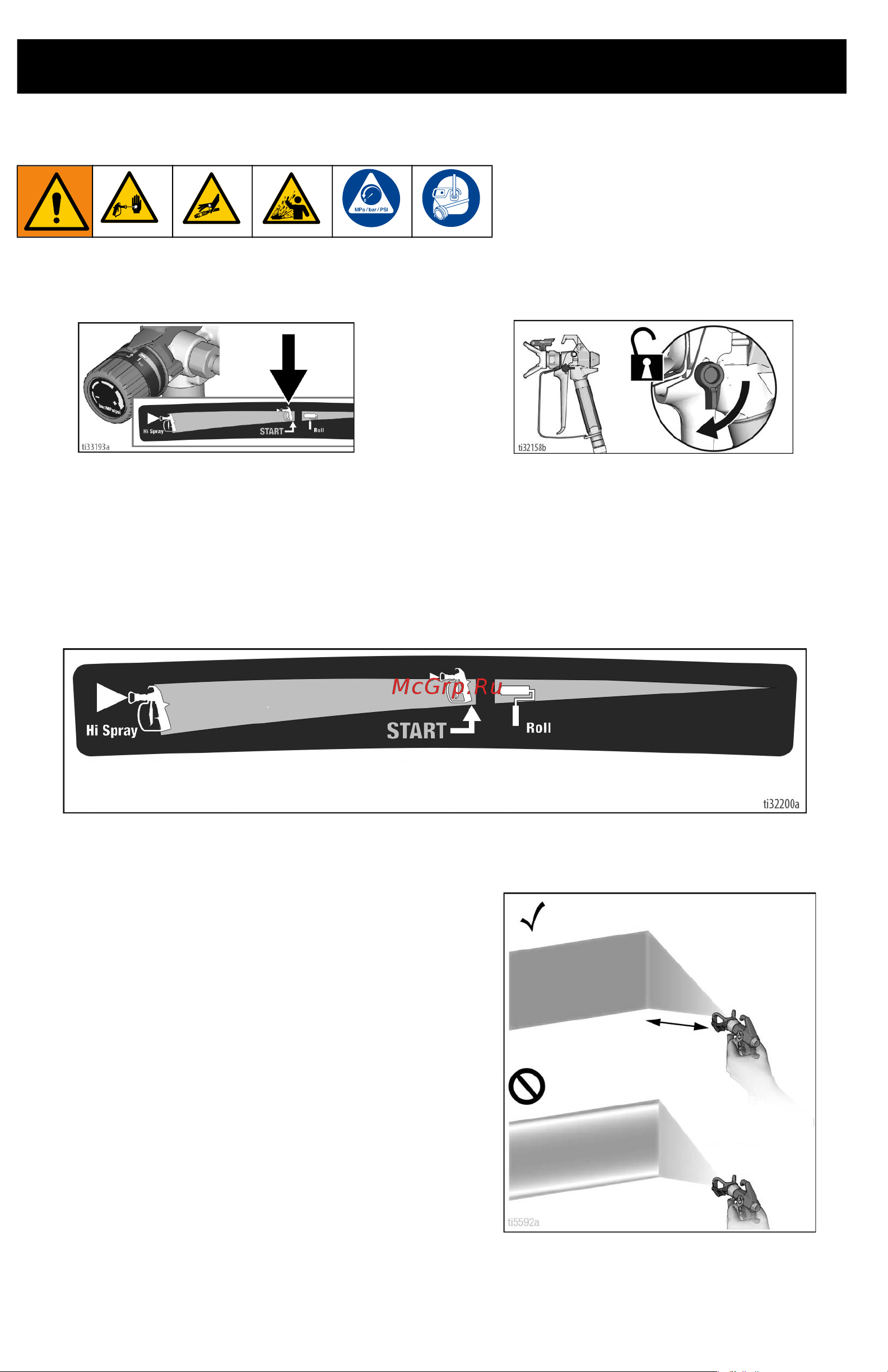

Распыление
22 3A6706D RU
Распыление
Запуск
1. Поверните ручку регулировки давления в
положение START.
2. Выключите предохранитель курка.
Настройка регулировки давления
Для выбора настройки установите соответствующий символ на регуляторе напротив указателя
настройки на распылителе.
1. Для наилучшего распыления без избыточной подачи установите на регуляторе давления
настройку START.
2. При необходимости увеличьте давление до наименьшего значения, обеспечивающего
приемлемую форму распыла.
Качество формы распыла
При правильной форме распыла материал
равномерно распределяется по поверхности.
• Краска должна быть хорошо распылена
(равномерно распределена, без
пропусков по краям).
• Увеличивайте давление по
необходимости, пока не получите
равномерный распыл без пропусков по
краям.
• Распылительный наконечник может
изнашиваться или может потребоваться
наконечник меньшего размера. См. раздел
Выполните инструкции раздела Выбор
наконечника и величины давления,
стр. 24
.
• Может потребоваться разбавить
материал. Если требуется разбавить
материал, то следуйте рекомендациям
производителя.
3000 фунтов на кв. дюйм
(207 бар, 20,7 МПа)
1500 фунтов на кв. дюйм
(103 бар, 10,3 МПа)
500 фунтов на кв. дюйм
(34,5 бар, 3,5 МПа)
Правильная форма распыла
ХВОСТЫ - пропуски по краям
12 дюймов (30 см)
от поверхности
Слишком низкое
давление
Износ наконечника
