Настройка
16 3A6706D RU
Настройка

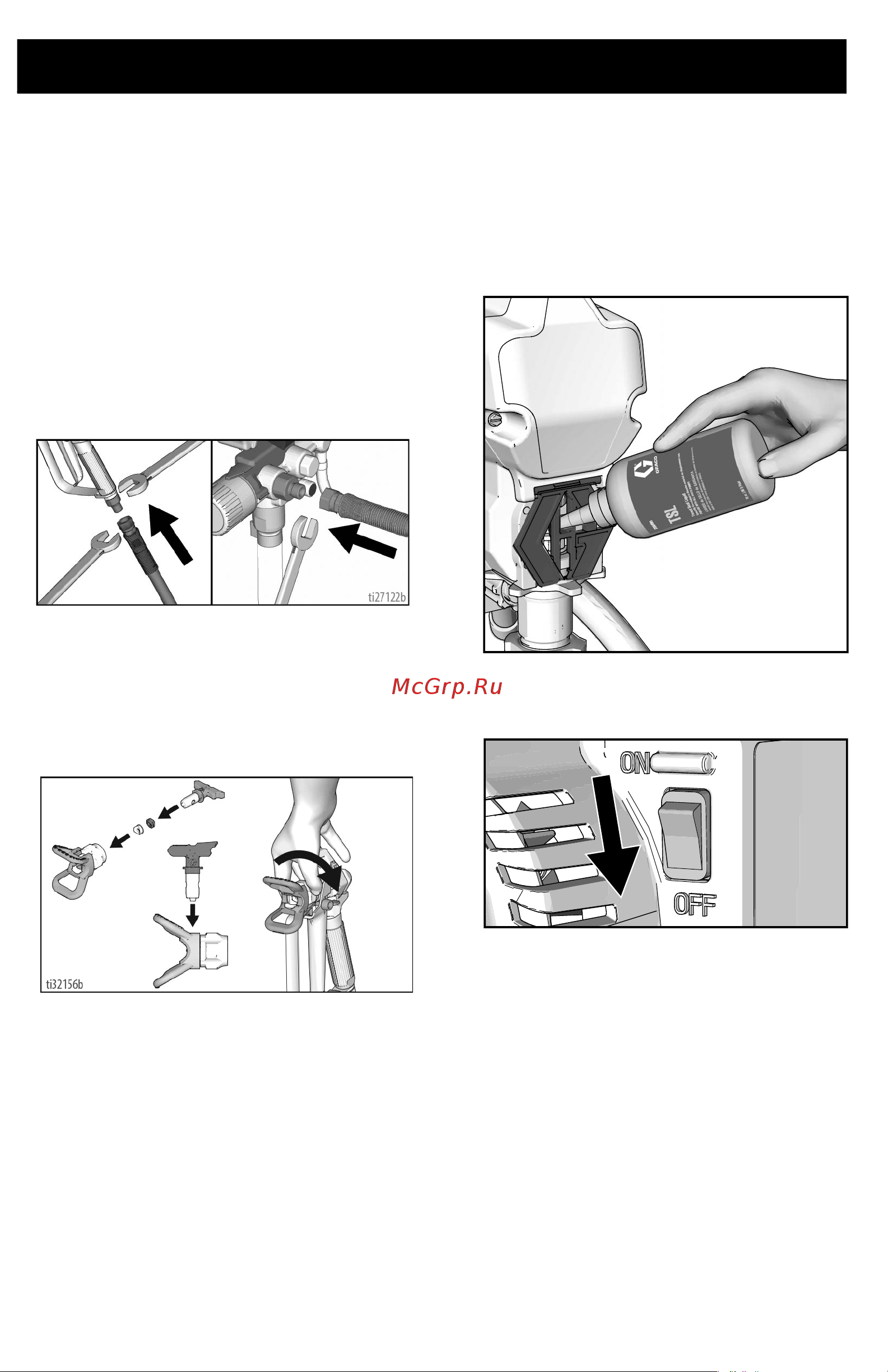

Сборка распылителя
1. Подключите безвоздушный шланг к
предусмотренному для него соединению
(P) на распылителе. Надежно затяните
соединение с помощью гаечного ключа.
2. Подключите другой конец шланга к
пистолету. Воспользуйтесь двумя ключами
для надежной затяжки соединения с
пистолетом (см. рисунок ниже).
Если шланг уже был подсоединен,
проверьте герметичность соединений.
3. Убедитесь, что распылительный
наконечник правильно вставлен в его
защитную насадку, а узел защитной насадки
надежно навинчен на пистолет. См. раздел
Выполните инструкции раздела
Установка распылительного
наконечника, стр. 25
.
4. Выполните Выполните инструкции
раздела Процедура сброса давления,
стр. 17
.
5. Только для модели A100: залейте гайку
щелевого уплотнения составом TSL, чтобы
предотвратить преждевременный износ
сальника. Проделывайте эту операцию
ежедневно или при каждом распылении.
a. Установите носик емкости с жидкостью
для щелевого уплотнения (TSL) в
верхнее центральное отверстие
решетки с передней стороны
распылителя.
b. Сожмите емкость, чтобы распределить
достаточный объем жидкости TSL для
заполнения пространства между
штоком насоса и уплотнением гайки
сальника.
6. Убедитесь, что выключатель ON/OFF
установлен в положение OFF (ВЫКЛ).
ti24639a
ti25130a
