13 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru
4. Монтаж
4.1. Ширина корзины адаптера
Максимальное количество модулей расширения для GN-9287 – 32 модуля. Таким образом
максимальная ширина корзины адаптера составляет 438 мм (54 мм + 32 * 12 мм).
4.2. Монтаж и демонтаж модулей

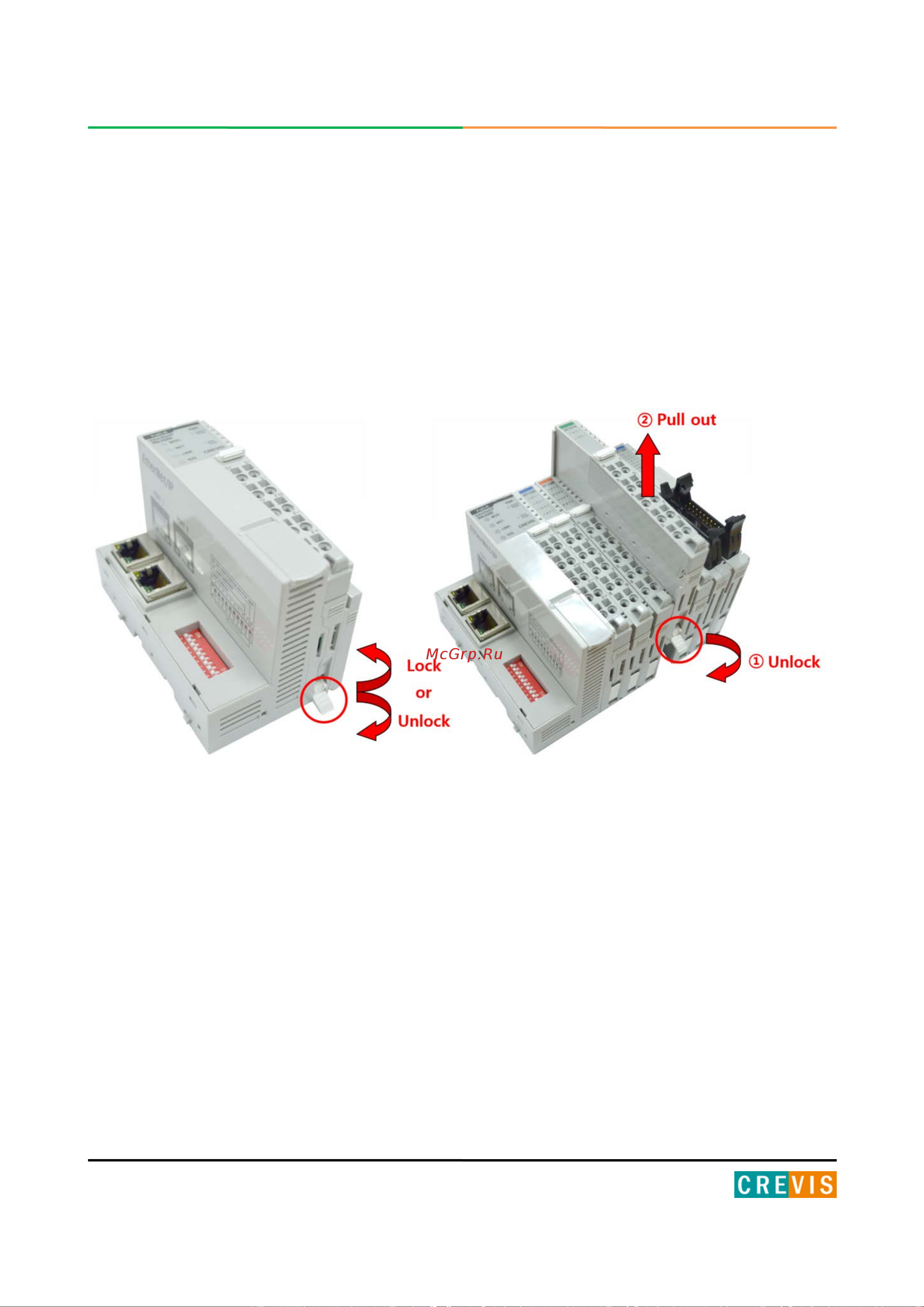

Как показано на рисунке выше (слева), для фиксации модуля серии G его следует закрепить
на DIN-рейке фиксирующими защёлками. Для этого откиньте верхнюю часть фиксирующей
защёлки.
Чтобы вытащить модуль серии G, откройте фиксирующую защёлку, как показано на рисунке
выше (справа).
