25 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru

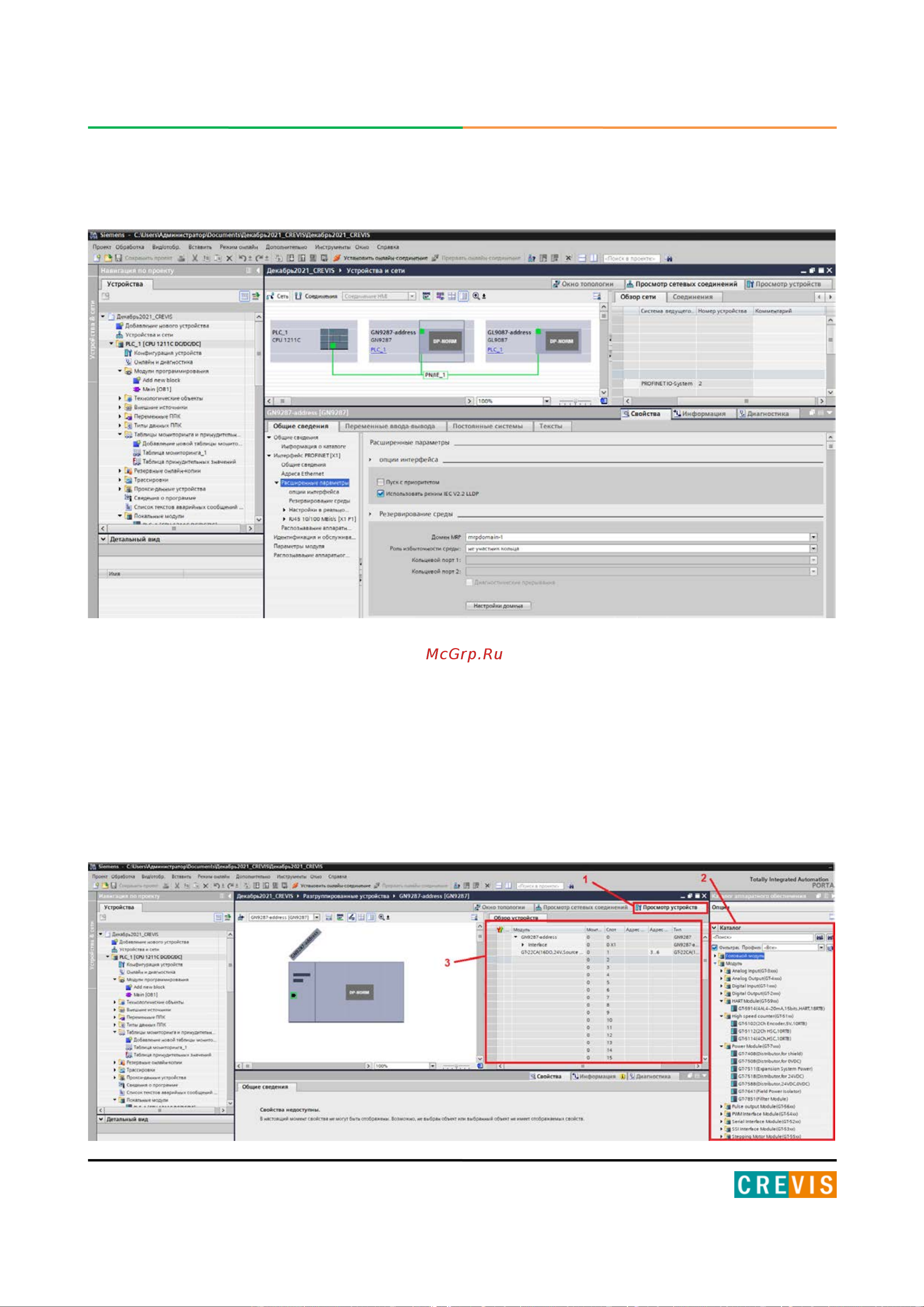

3) Вкладка «Интерфейс PROFINET» - «Расширенные настройки»:
В данной вкладке предлагается настроить сетевые параметры адаптера и выбрать опцию
«Использовать режимы IEC V2.2 LLDP».
Конфигурирование корзины адаптера выполняется в меню «Просмотр устройств»
соответствующего адаптера. В данном меню предлагается составить корзину адаптера из
модулей каталога - методом Drag-And-Drop перетащить модуль в основное окно. В окне
«Обзор устройств» отображается текущий состав корзины с адресами (%IW, %QW).
