26 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru

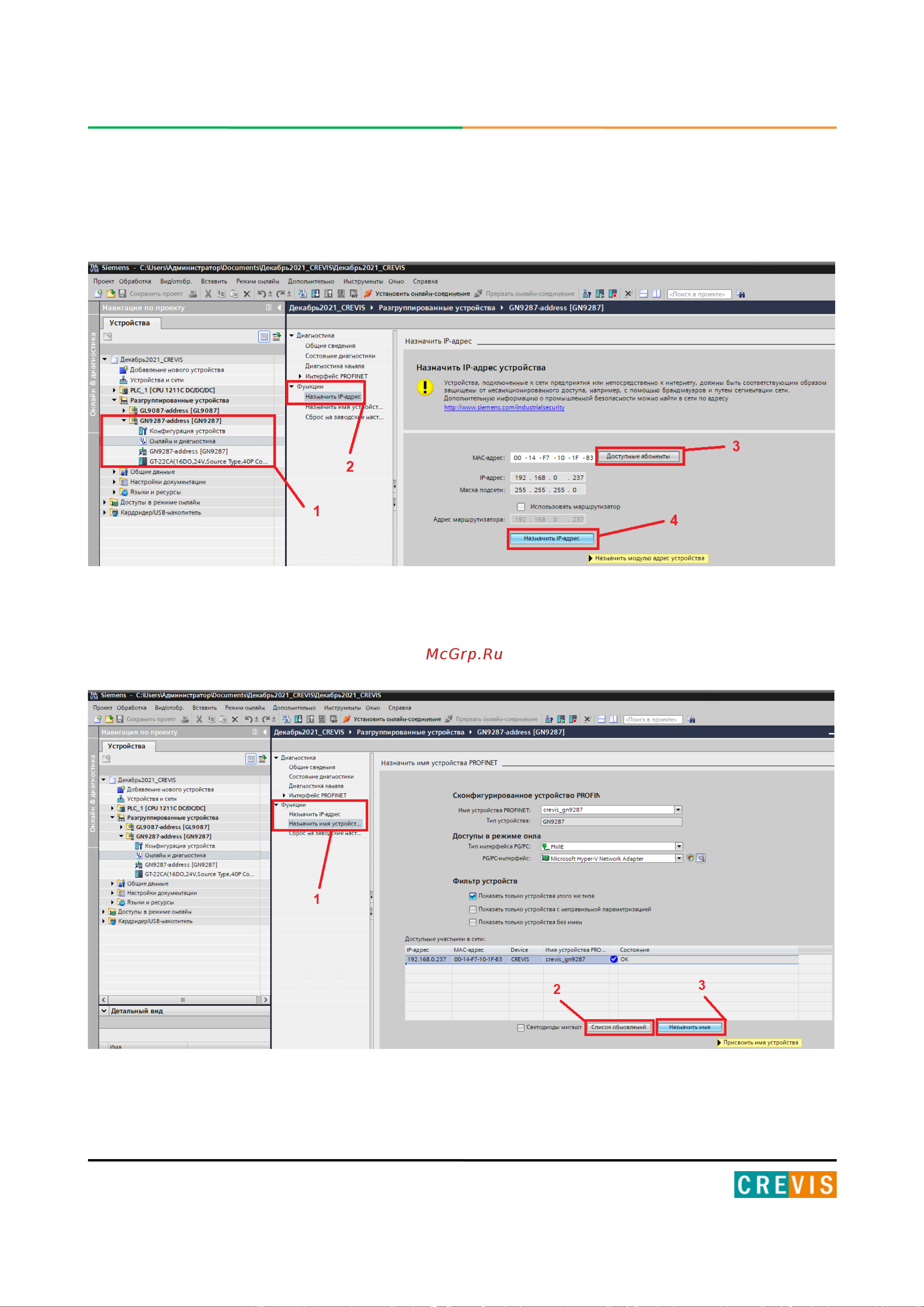

Назначить IP-адрес и PROFINET имя адаптеру CREVIS можно в меню «GN9287-address»
(имя устройства в проекте) - «Онлайн и диагностика» в соответсвующей вкладке.
Примечание. Назначение PROFINET имени адаптеру CREVIS возможно только при
положении ON соответствующего DIP-переключателя (DIP №10).
Далее проект с настроенными параметрами адаптера CREVIS предлагается загрузить в
контроллер для проверки связи.
