22 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru

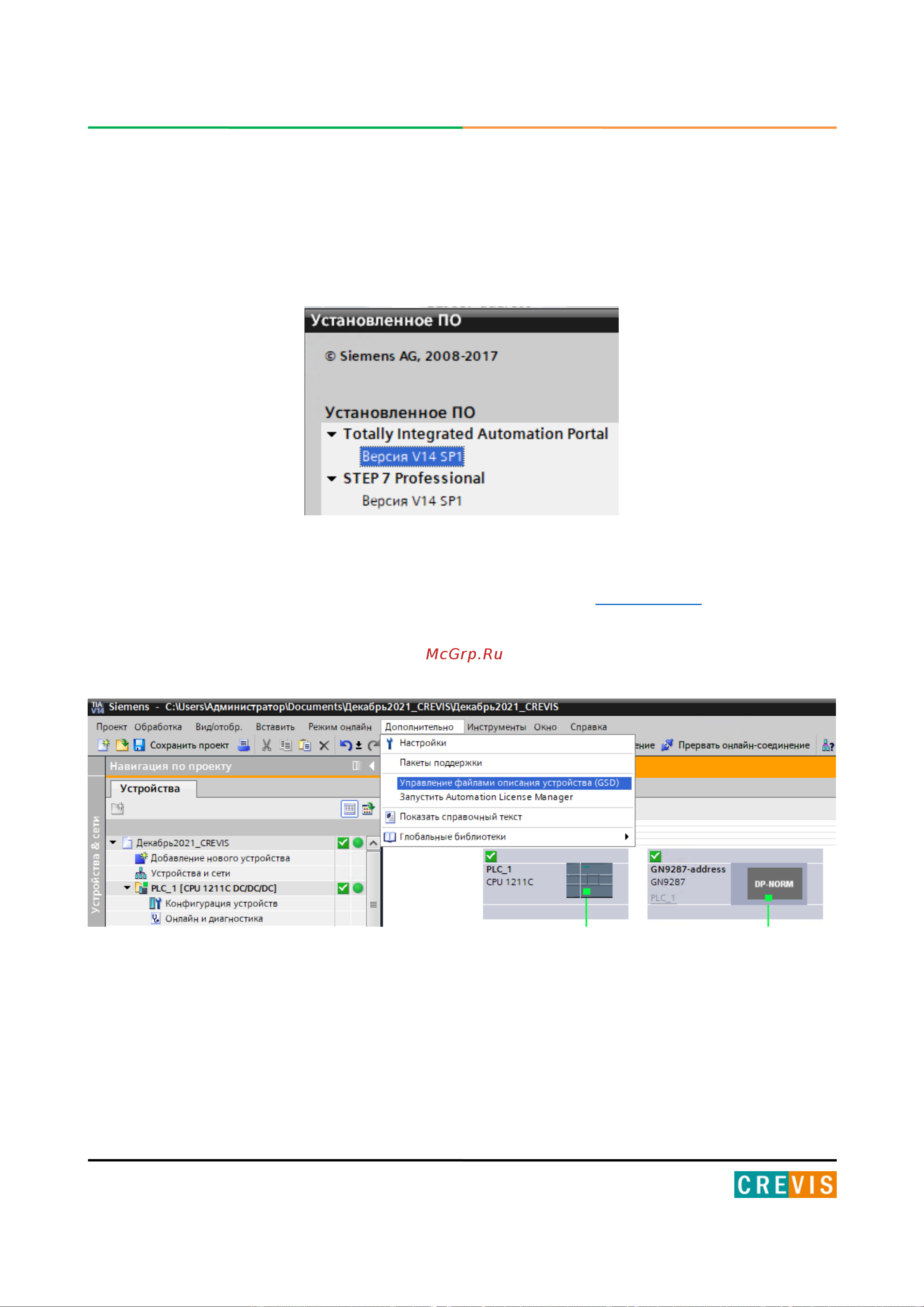

6.2. Пример интеграции адаптера CREVIS в Siemens TIA PORTAL
В примере ниже демонстрируется интеграция сетевого адаптера CREVIS GN-9287 с
контроллером SIMATIC S7-1200 (CPU 1211C DC/DC/DC) в русифицированной среде
разработки SIEMENS TIA PORTAL v14 SP1.
Для интеграции адаптера CREVIS, а также всех поддерживаемых модулей расширения в
среду разработки TIA Portal используется файл-описатель (GSDML файл). Данный
файл-описатель можно найти и скачать на сайте www.crevis.ru
на странице
соответствующего модуля в разделе «Документация и ПО». После этого описание устройств
может быть установлено в
TIA Portal в меню «Дополнительно» - «Управление файлами
описания устройств (GSD)».
