23 FnIO Серия G
Copyright(C) CREVIS Co.,Ltd Support +82-31-899-4599 URL: www.crevis.co.kr / www.crevis.ru

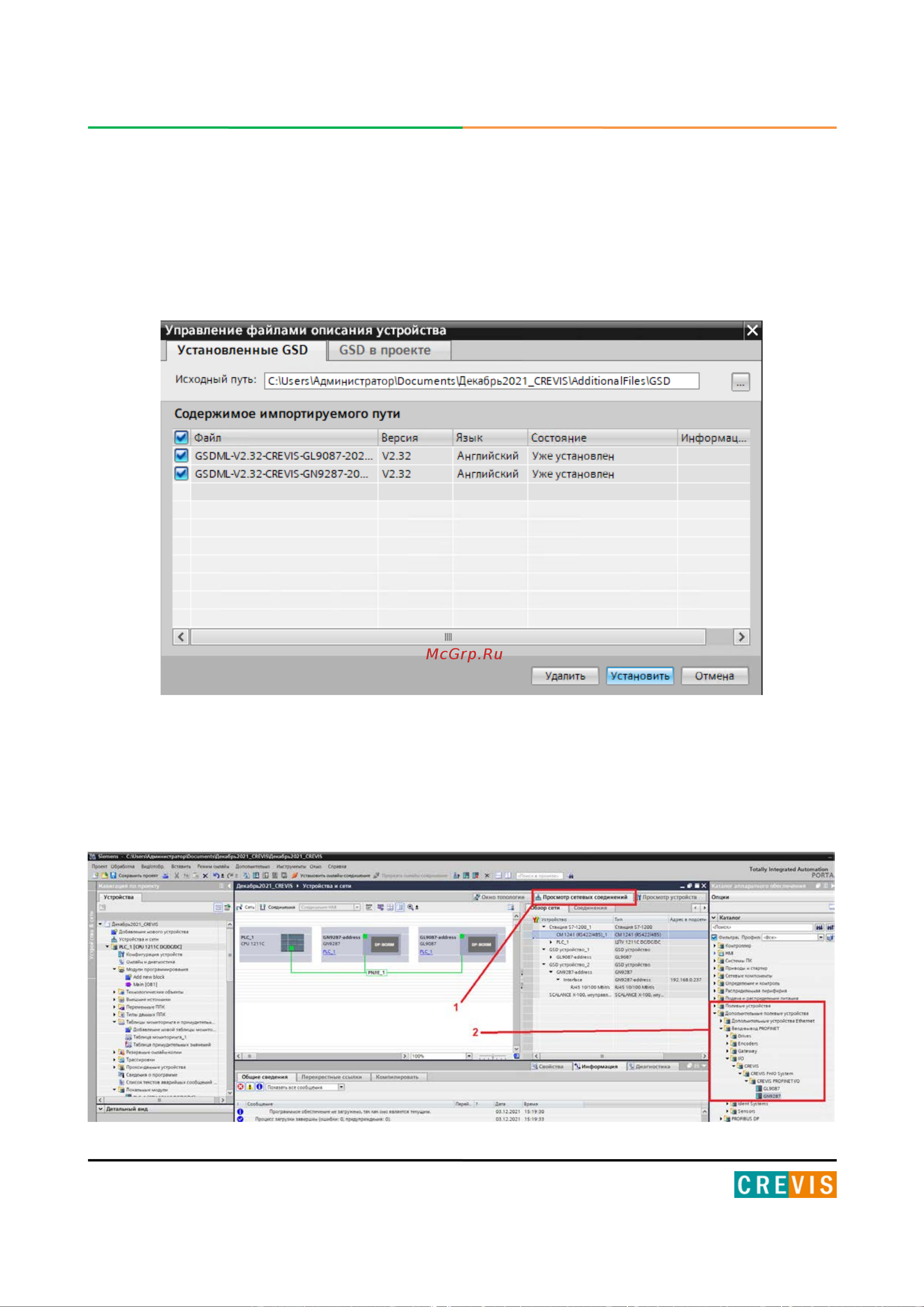

В данном меню предлагается выбрать директорию со скачанным файлом-описателем,
выбрать какой конкретно файл необходимо установить и нажать кнопку «Установить». После
этого в этом же меню можно посмотреть состояние установленного файла в
соответствующем столбце.
Для добавления адаптера к существующей PROFINET сети необходимо перейти в меню
«Просмотр сетевых соединений», в правой части экрана в каталоге найти нужный модуль
CREVIS и методом Drag-And-Drop перетащить адаптер в основное окно.
