Liebherr CBNes 3957-22 [10/26] Монтаж нижней двери

Liebherr CBNes 3957-22 [10/26] Монтаж нижней двери

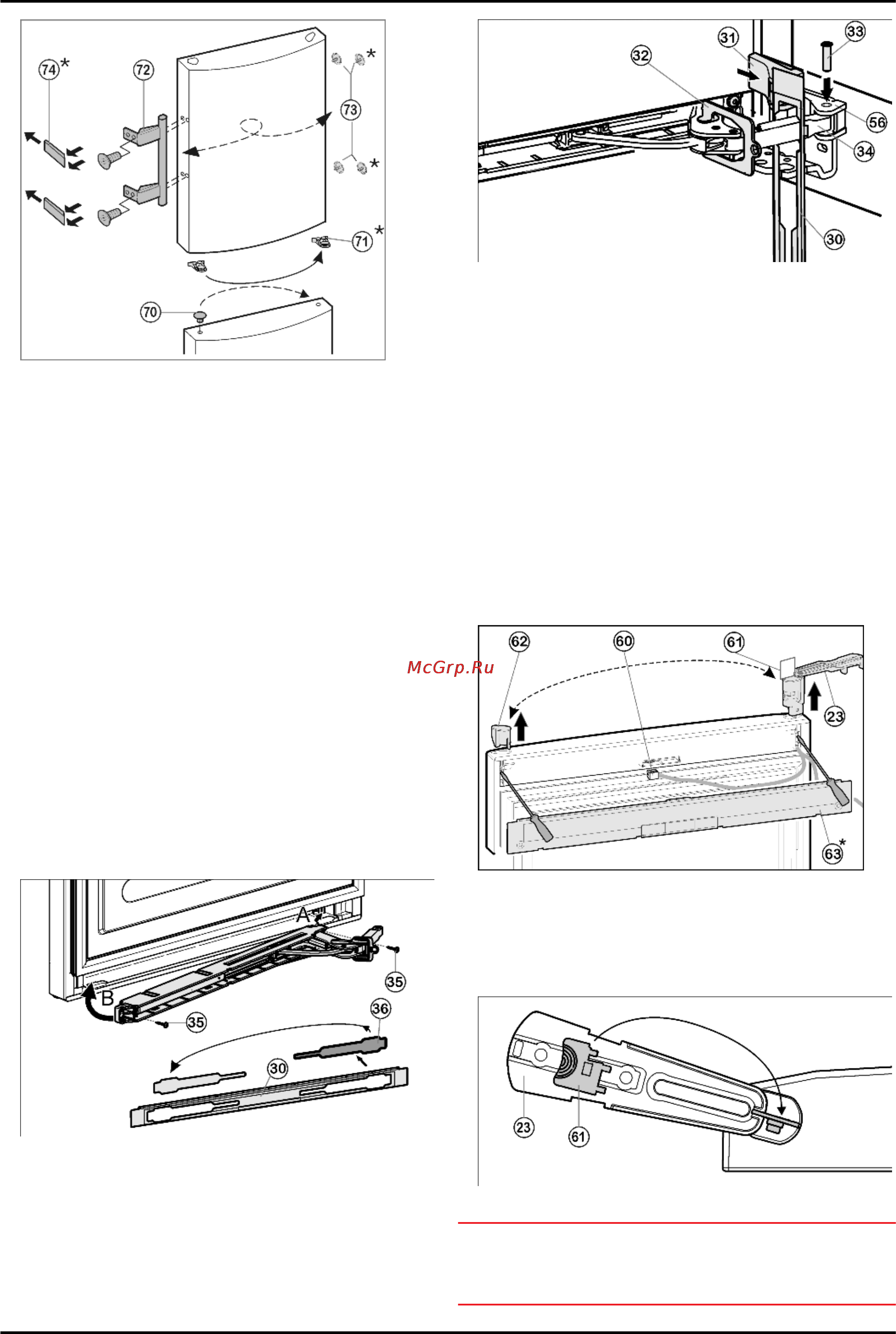

Fig. 17

u

На нижней дверце: Извлеките пробку

Fig. 17 (70)

из

опорной втулки дверцы и переставьте.

u

На обеих дверцах: Снимите и переставьте на проти-

воположную сторону дверную ручку

Fig. 17 (72)

,

пробку

Fig. 17 (73)

и прижимные пластины*

Fig. 17 (74)

.

u

При установке прижимных пластин на противопо-

ложной стороне следите за правильной фиксацией.*

4.3.10 Монтаж нижней двери

u

Установите дверь сверху на опорный палец

Fig. 15 (52)

.

u

Закройте дверцу.

u

Снова наденьте пластмассовый колпачок

Fig. 13 (40)

на

средний опорный кронштейн

Fig. 13 (42)

.

u

Вставьте средний опорный палец

Fig. 13 (41)

через

средний опорный кронштейн

Fig. 13 (42)

в нижнюю

дверцу.

Устройства с амортизатором закрывания двери:

u

Установите шайбу

Fig. 13 (44)

на средний опорный

палец

Fig. 13 (41)

.

4.3.11 Монтаж нижнего амортизатора

закрывания двери*

Для устройств с амортизатором закрывания двери.

Для устройств без амортизатора закрывания дверцы

продолжить с пункта (см. 4.3.12) .

Fig. 18

u

Освободите крышку

Fig. 18 (36)

из накладки

Fig. 18 (30)

и снова установите её на другой стороне.

u

Зацепите (А) и поверните (В) узел амортизатора закры-

вания дверцы шарниром на стороне шарнира.

w

Отверстия с левой и правой стороны должны нахо-

диться точно друг над другом.

u

Прикрутите (2 шт. Torx® 15)

Fig. 18 (35)

узел амортиза-

тора закрывания дверцы.

Fig. 19

u

Навесьте накладку

Fig. 19 (30)

на амортизационную

скобу таким образом, чтобы передние защелки показы-

вали вперёд, а передняя сторона была направлена к

устройству.

u

Притяните амортизационную скобу

Fig. 19 (34)

к

опорной детали

Fig. 19 (56)

и сверху вставьте палец

Fig. 19 (33)

таким образом, чтобы квадратная головка

сидела в углублении.

u

Установите и защелкните крышку

Fig. 19 (31)

.

w

Обратите внимание на правильность крепления

крышки, чтобы дверца закрывалась безупречно и палец

был зафиксирован.

u

Выкрутите фиксатор

Fig. 19 (32)

.

u

Защелкните накладку

Fig. 19 (30)

на дверце.

u

Закройте нижнюю дверь.

4.3.12 Перестановка кабельного разъёма

(верхняя дверца)

Fig. 20

u

С помощью отвёртки выведете из зацепления крышку

Fig. 20 (63)

на дверце.

u

Отсоедините разъем

Fig. 20 (60)

.

u

На верхней дверце поверните опорный кронштейн

Fig. 20 (23)

наружу параллельно краю дверцы.

Fig. 21

ВНИМАНИЕ

Кабели могут перекрутиться и из-за этого получить повре-

ждения!

u

Используйте шаблон.
