ОСТОРОЖНО
Опасность травмы при опрокидывании двери!
u
Следует хорошо держать дверь.
u
Устанавливайте дверь осторожно.
u
Откройте нижнюю дверь.
u
Открутите средний опорный кронштейн
Fig. 13 (42)
(2
шт. Torx® 25).
u
Движением вверх снимите нижнюю дверцу и отставьте
её в сторону.

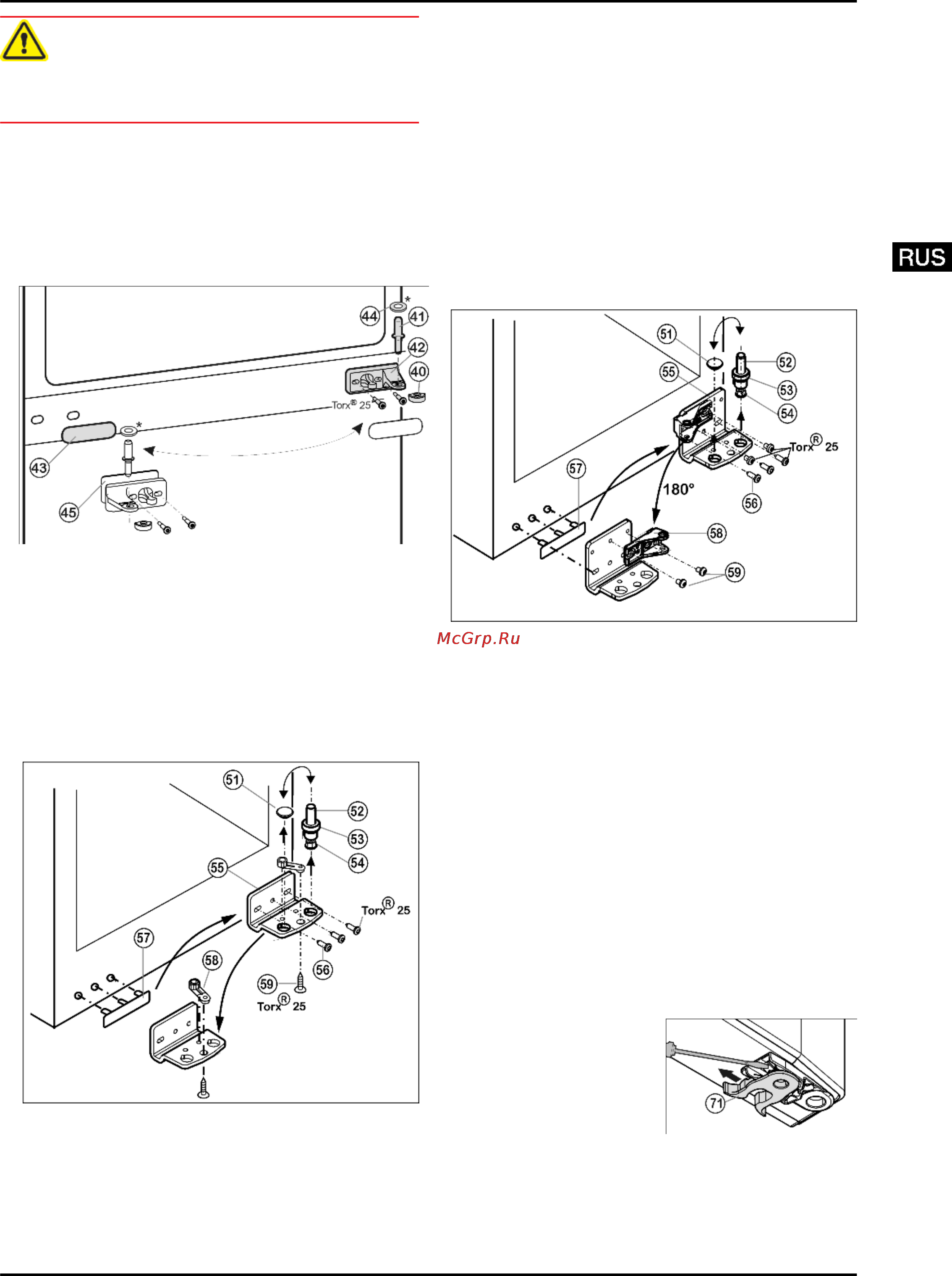

4.3.6 Перестановка средних опорных
деталей
Fig. 13
u
Осторожно снимите накладку
Fig. 13 (43)
.
u
Прикрутите средний опорный кронштейн
Fig. 13 (42)
с
подкладкой
Fig. 13 (45)
с поворотом на 180° на новую
сторону шарнира (с моментом 4 Нм).
u
Защелкните накладку
Fig. 13 (43)
, повернув на 180 °, на
стороне, где теперь будет ручка.
4.3.7 Перестановка нижних опорных
деталей*
для устройств без амортизатора закрывания двери
Fig. 14
u
Извлеките опорный винт
Fig. 14 (52)
в комплекте с
шайбой
Fig. 14 (53)
и регулируемой опорой
Fig. 14 (54)
,
вытягивая его вверх.
u
Снимите пробку
Fig. 14 (51)
.
u
Открутите
Fig. 14 (56)
опорный кронштейн
Fig. 14 (55)
.
u
Открутите
Fig. 14 (59)
опорную деталь
Fig. 14 (58)
и,
переставив в отверстие на противоположной стороне
опорного кронштейна, снова прикрутите.
u
Осторожно снимите и переставьте на противопо-
ложную сторону крышку со стороны ручки
Fig. 14 (57)
.
u
Снова прикрутите опорный кронштейн
Fig. 14 (55)
на
новой стороне шарнира (с моментом 4 Нм). При необ-
ходимости используйте аккумуляторный шуруповерт.
u
Переставьте пробку
Fig. 14 (51)
в свободное отверстие.
u
Вновь установите опорный винт
Fig. 14 (52)
в комплекте
с шайбой и регулируемой опорой. При этом фиксатор
должен быть направлен назад.
4.3.8 Перестановка нижних опорных
деталей *
для устройств с амортизатором закрывания двери
Fig. 15
u
Извлеките опорный винт
Fig. 15 (52)
в комплекте с
шайбой
Fig. 15 (45)
и регулируемой опорой
Fig. 15 (54)
,
вытягивая его вверх.
u
Снимите пробку
Fig. 15 (51)
.
u
Открутите
Fig. 15 (56)
опорный кронштейн
Fig. 15 (55)
.
u
Открутите опорную деталь
Fig. 15 (58)
и снова прикру-
тите внутри с поворотом на 180°.
u
Осторожно снимите и переставьте на противопо-
ложную сторону крышку со стороны ручки
Fig. 15 (57)
.
u
Снова прикрутите нижний опорный кронштейн
Fig. 15 (55)
на новой стороне шарнира (с моментом
4 Нм). При необходимости используйте аккумуля-
торный шуруповерт.
u
Переставьте пробку
Fig. 15 (51)
в свободное отверстие.
u
Вновь установите опорный винт
Fig. 15 (52)
в комплекте
с шайбой и регулируемой опорой. При этом фиксатор
должен быть направлен назад.
4.3.9 Перестановка ручек
Для устройств без амортизатора закрывания двери
(на обеих дверцах):
u
переставить
пружинный зажим
Fig. 16 (71)
: Нажать
вниз язычок защелки,
снять с него
пружинный зажим.
u
Вдвинуть пружинный
зажим на новой
стороне шарнира до
защелкивания.
Fig. 16
Для всех устройств
Ввод в работу
9
