При необходимости откройте верхнюю дверцу.
Для устройств без амортизатора закрывания двери:
u
Снятие крышки со стороны
ручки
Fig. 9 (6)
: справа
выведите из фиксатора
при помощи плоской
отвёртки и сдвиньте
наружу.
u
Снятие крышки со стороны
шарнира
Fig. 9 (11)
: слева
выведите из фиксатора
при помощи плоской
отвёртки и сдвиньте
наружу.
Fig. 9
Для всех устройств
u
Снимите переднюю накладку
Fig. 8 (10)
с помощью
плоской отвертки.
u
Снимите контакт и извлеките разъём
Fig. 8 (12)
.
u
Высвободите из направляющей серый кабель
Fig. 8 (13)
.

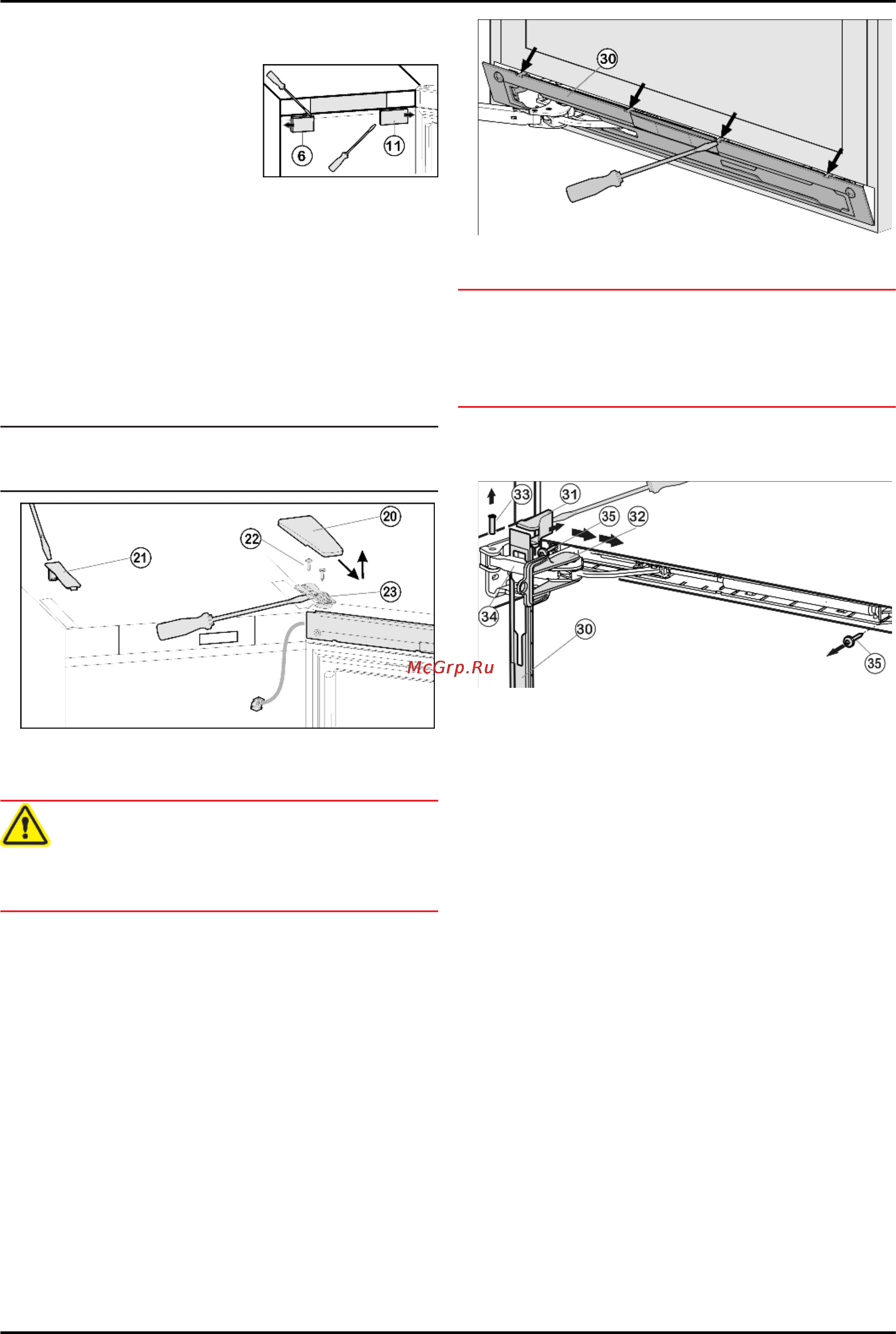

4.3.3 Снятие верхней двери
Указание
u
Уберите продукты с полочек на дверце, прежде чем
снимать дверцу, чтобы продукты не упали.
Fig. 10
u
Крышку
Fig. 10 (20)
снимите движением вперед и вверх
u
Снимите крышку
Fig. 10 (21)
.
ОСТОРОЖНО
Опасность травмы при опрокидывании двери!
u
Следует хорошо держать дверь.
u
Устанавливайте дверь осторожно.
u
Полностью вывернитевинты
Fig. 10 (22)
.
u
Снимите дверцу вместе с опорным кронштейном
Fig. 10 (23)
и кабелем вверх. Для снятия, возможно,
понадобится осторожно подцепить опорный кронштейн
снизу шлицевой отверткой.
u
Отставьте дверь в сторону.
4.3.4 Снятие нижнего амортизатора закры-
вания двери*
Для устройств с амортизатором закрывания двери.
Для устройств без амортизатора закрывания дверцы
продолжить с пункта (см. 4.3.5) .
Fig. 11
u
Откройте нижнюю дверь.
ВНИМАНИЕ
Опасность повреждения!
Если повреждено уплотнение дверцы, то она, возможно,
закрывается неправильно, что становится причиной недо-
статочного охлаждения.
u
Не повредите уплотнение дверцы отвёрткой!
u
Выведите накладку
Fig. 11 (30)
из зацепления и
снимите ее с помощью шлицевой отвертки.
w
Накладка висит над амортизационной скобой.
Fig. 12
u
Сдвиньте накладку над амортизационной скобой
Fig. 12 (34)
в направлении устройства вперед.
u
Зафиксируйтепредохранитель
Fig. 12 (32)
в продольном
пазе.
w
Благодаря стопору шарнир не может сложиться.
u
Подденьте крышку
Fig. 12 (31)
отвёрткой с внешней
стороны и снимите в направлении наружу.
u
При необходимости с помощью другого человека накло-
ните устройство назад.
u
Выдавите палец
Fig. 12 (33)
снизу.
u
Нажмите амортизационную скобу
Fig. 12 (34)
в направ-
лении дверцы.
u
Снимите накладку
Fig. 12 (30)
.
u
Открутите узел амортизатора закрывания дверцы (2
шт. Torx® 15)
Fig. 12 (35)
.
u
Вытащите немного узел амортизатора закрывания
дверцы, сдвиньте его в направлении дверной ручки и
отведите.
u
Отложите узел амортизатора закрывания двери в
сторону.
4.3.5 Снятие нижней двери
u
Закройте нижнюю дверь.
Для устройств без амортизатора закрывания двери:
u
Вытащите из опорного кронштейна и нижней дверцы
средний опорный палец
Fig. 13 (41)
.
Для устройств с амортизатором закрывания двери:
u
Вытащите средний опорный палец
Fig. 13 (41)
с шайбой
Fig. 13 (44)
из опорного кронштейна и нижней дверцы.
Для всех устройств
u
Снимите пластмассовый колпачок
Fig. 13 (40)
.
Ввод в работу
8
