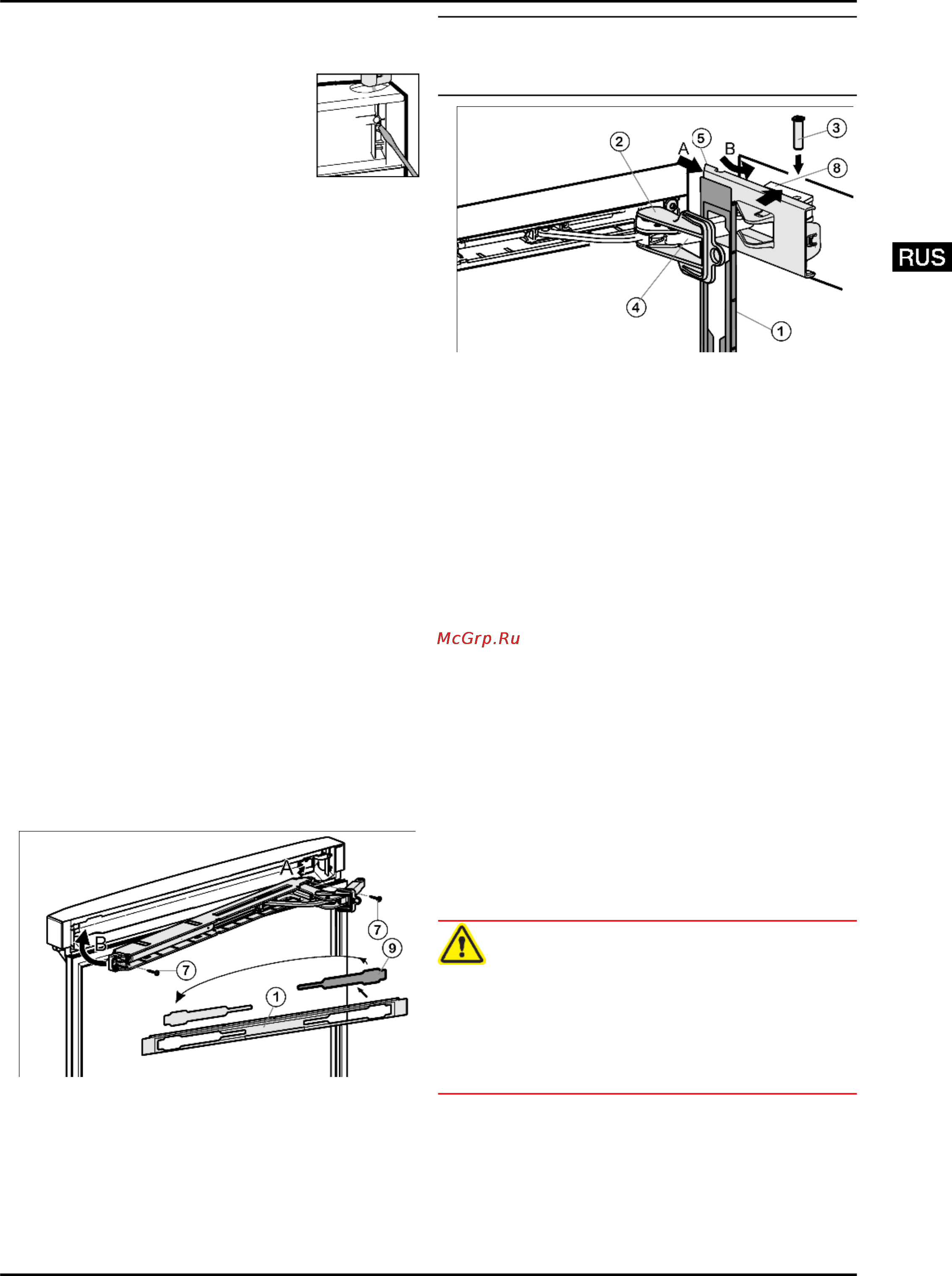

Liebherr CBNes 3957-22 [11/26] Монтаж верхней двери
![Liebherr CBNes 3957-22 [11/26] Монтаж верхней двери](/views2/1090158/page11/bgb.png)
u
Отсоедините входящий в объем поставкишаблон
Fig. 21 (61)
от опорного кронштейна и заблокируйте им
опорный кронштейн
Fig. 21 (23)
и втулку от поворота.
u
При помощи отвертки вытолкните
опорный кронштейн
Fig. 20 (23)
снизу и
снимите с двери вместе с кабелем.
u
Извлеките пробку
Fig. 20 (62)
снизу при
помощи отвертки и вставьте на другой
стороне.
u
Проденьте кабель опорного кронштейна
Fig. 20 (23)
на
противоположной стороне и установите опорный крон-
штейн.
u
Снимите шаблон
Fig. 20 (61)
и закрепите на опорном
кронштейне.
u
Вставьте разъем
Fig. 20 (60)
.
u
Введите кабель в направляющую.
Устройства без амортизатора закрывания двери:
u
Зафиксируйте крышку
Fig. 20 (63)
на дверце.
4.3.13 Монтаж верхней двери
u
Установите верхнюю дверцу на средний опорный палец
Fig. 13 (41)
, закройте дверцу и установите верхний
опорный кронштейн
Fig. 10 (23)
так, чтобы он защел-
кнулся в верхней стороне устройства.
u
Закрутите опорный кронштейн
Fig. 10 (23)
(с усилием
4 Нм). При необходимости просверлите отверстия или
используйте аккумуляторную отвертку.
u
Защёлкните крышку
Fig. 10 (20)
и крышку
Fig. 10 (21)
.
u
Снова установите разъём
Fig. 8 (12)
.
u
Введите кабель в направляющую.
u
Снова установите крышку
Fig. 8 (10)
.
Устройства без амортизатора закрывания двери:
u
Установите крышку
Fig. 9 (6)
снаружи со стороны
шарнира с поворотом на 180° и защелкните ее.
u
Установите крышку
Fig. 9 (11)
снаружи со стороны
шарнира с поворотом на 180° и защелкните ее.
Устройства с амортизатором закрывания двери:
u
Оставьте дверь открытой.
4.3.14 Монтаж верхнего амортизатора
закрывания двери*
Для устройств с амортизатором закрывания двери.
Для устройств без амортизатора закрывания дверцы
продолжить с пункта (см. 4.3.15) .
Fig. 22
u
Освободите крышку
Fig. 22 (9)
из накладки
Fig. 22 (1)
и
снова установите её на другой стороне.
u
Зацепите (А) и поверните (В) верхний узел амортиза-
тора закрывания дверцы шарниром на стороне
шарнира.
w
Отверстия с левой и правой стороны должны нахо-
диться точно друг над другом.
u
Прикрутите узел амортизатора закрывания двери. (2
шт. Torx® 15)
Fig. 22 (7)
Указание
u
Соблюдайте последовательность. Сначала навесьте
накладку над амортизирующей скобой, после этого
крышку.
Fig. 23
u
Навесьтенакладку
Fig. 23 (1)
на амортизационную
скобу
Fig. 23 (4)
таким образом, чтобы передние
защелки показывали во внутрь, а передняя сторона
была направлена к устройству.
u
Отодвиньте (А)крышку
Fig. 23 (5)
снаружи и поверните
(В) через опорную деталь
Fig. 23 (8)
.
u
Установите крышку
Fig. 23 (5)
и защелкните ее до
первого фиксатора.
w
После позиционирования амортизирующей скобы
отверстия для пальцев расположены друг над другом.
u
Притяните амортизационную скобу
Fig. 23 (4)
к опорной
детали
Fig. 23 (8)
и сверху вставьте палец
Fig. 23 (4)
таким образом, чтобы квадратная головка сидела в
углублении.
u
Теперь полностью защелкните крышку
Fig. 23 (5)
на
опорной детали
Fig. 23 (8)
.
w
Обратите внимание на правильность крепления
крышки, чтобы дверца закрывалась безупречно и палец
был зафиксирован.
u
Выкрутите фиксатор
Fig. 23 (2)
.
u
Защелкните накладку
Fig. 23 (1)
на дверце.
u
Снаружи установитекрышку
Fig. 6 (6)
со стороны ручки
с поворотом на 180° и защелкните ее.
4.3.15 Выравнивание дверей
u
При необходимости выровняйте дверцы через два
продольных паза в нижнем опорном кронштейне
Fig. 15 (55)
и среднем опорном кронштейне
Fig. 13 (42)
параллельно корпусу устройства. Для этого выкрутите
средний винт на нижнем опорном кронштейне
Fig. 15 (55)
.
ПРЕДУПРЕЖДЕНИЕ
Опасность травмы при опрокидывании двери!
Если опорные детали недостаточно хорошо прикручены,
дверь может опрокинуться. Это может привести к значи-
тельным повреждениям. Кроме того, если дверь плотно не
закрывается, устройство охлаждает неправильно.
u
Прикрутите опорные подставки 4 Нм.
u
Проверить все болты и при необходимости подтянуть.
Ввод в работу
11
