18
RU
3б. Подключение видеокомпонентов
В данном разделе описывается
подсоединение компонентов к этому
ресиверу. Перед началом
подсоединения найдите страницы
приведенного ниже раздела
“Подключаемые компоненты”
, на
которых описано подсоединение
каждого компонента.
После подсоединения всех имеющихся
компонентов перейдите к разделу
“4. Подключение антенн” (стр. 24).
Подключаемые компоненты

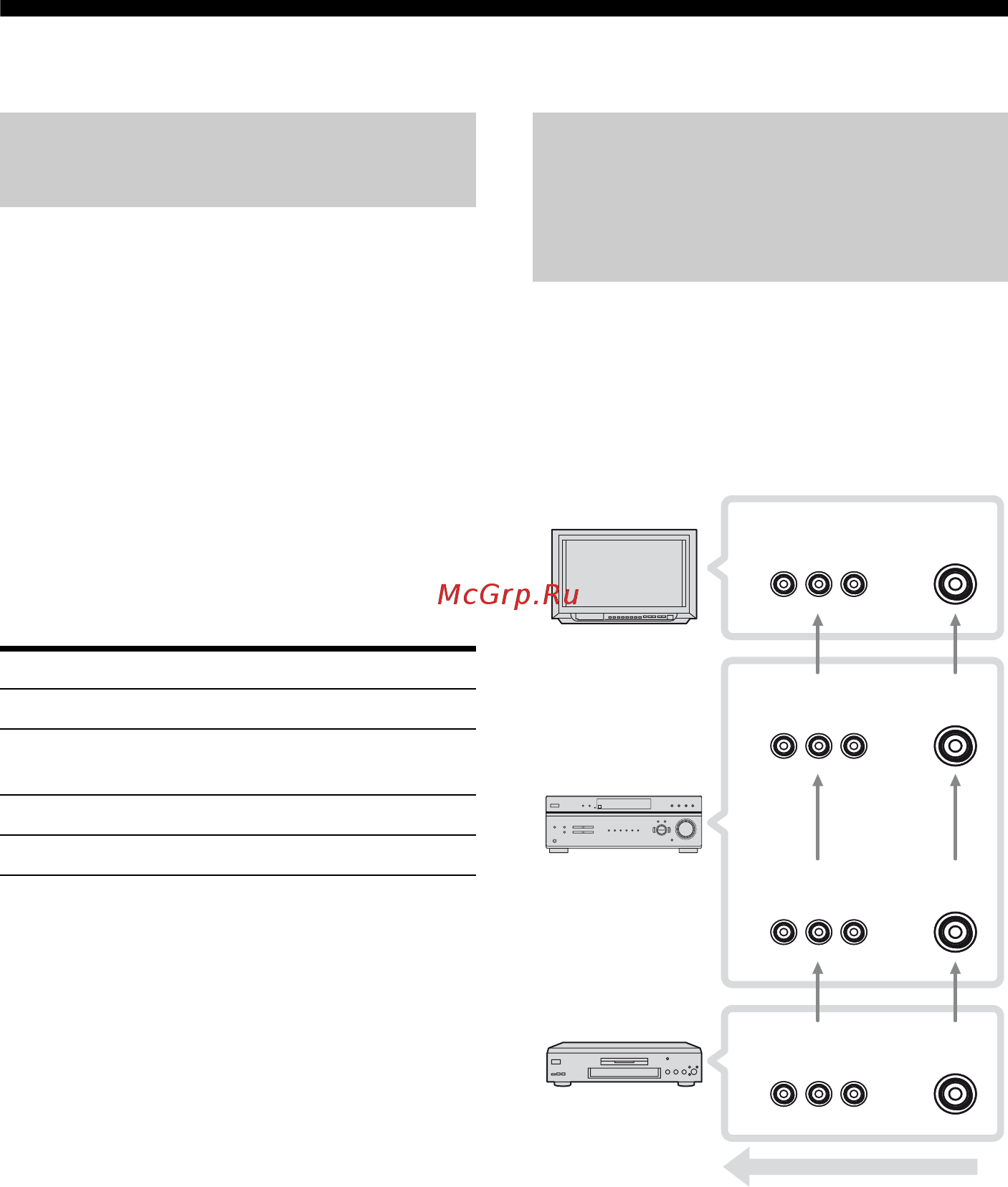

Качество изображения зависит от того,
какое гнездо используется для
подключения. См. приведенный ниже
рисунок. Выберите тип подключения,
подходящий для гнезд, которыми
оснащен компонент.
Примечания
Подключите компоненты для
воспроизведения изображений, например
телемонитор или проектор, к гнезду
MONITOR OUT на ресивере.
Включите ресивер, когда видео- и
аудиосигналы воспроизводящего
компонента будут выводиться на телевизор
через ресивер. Если питание ресивера не
будет включено, то ни видео-, ни
аудиосигналы передаваться не будут.
Подключение
компонентов
Компонент Стр.
Телемонитор 19
DVD-проигрыватель/
DVD-рекордер
20
Спутниковый тюнер 22
Видеомагнитофон 23
Входное/выходное
видеогнездо,
используемое для
подключения
Гнездо INPUT
т
елемонитора и т.п.
Гнездо MONITOR
OUT ресивера
Гнездо INPUT
ресивера
Гнездо OUTPUT
видеокомпонента
Высококачественное изображение
COMPONENT
VIDEO
COMPONENT
VIDEO
COMPONENT
VIDEO
COMPONENT
VIDEO
VIDEO
VIDEO
VIDEO
VIDEO
