22
RU

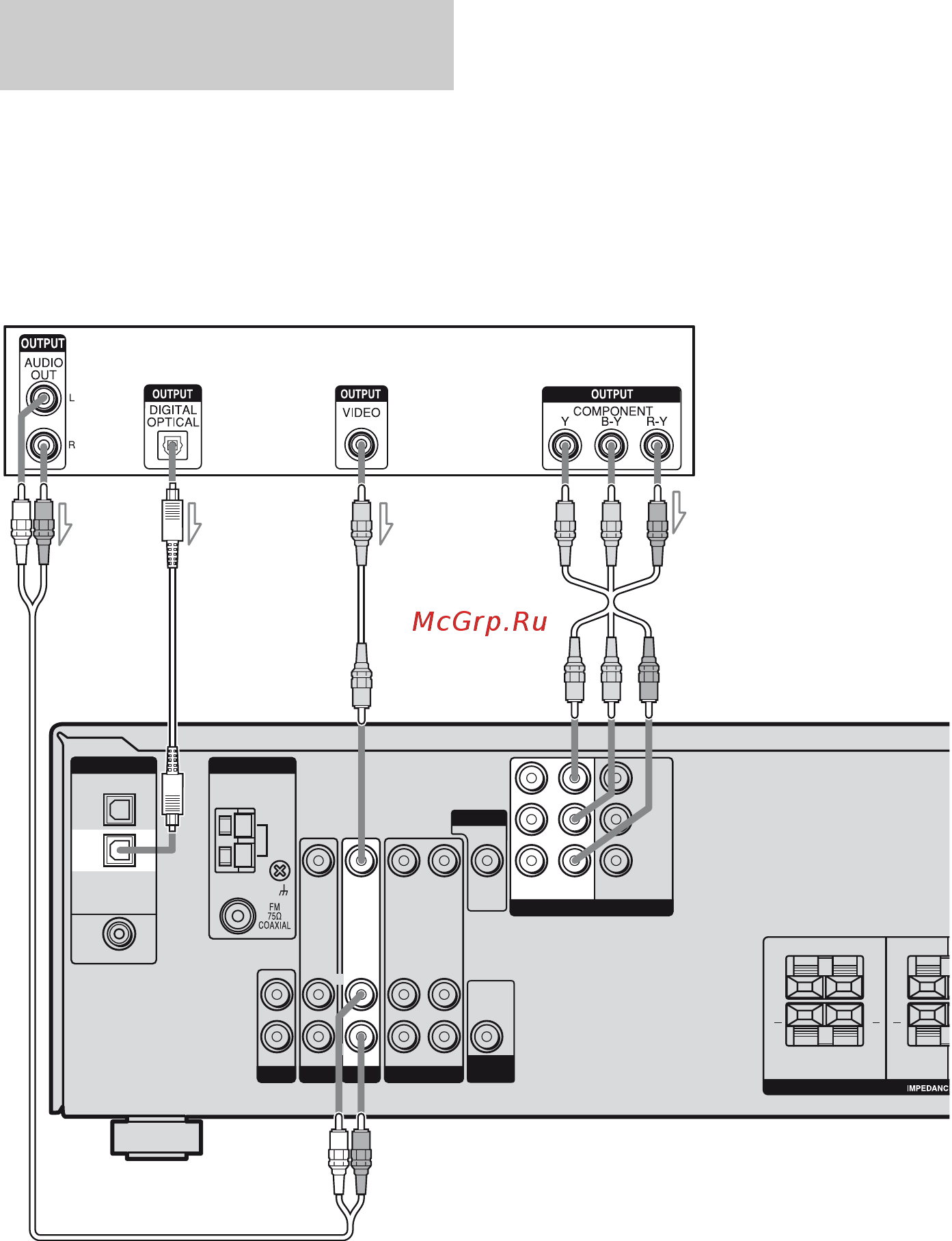

На следующем рисунке показано, как
подсоединить спутниковый тюнер.
Подключать все кабели не требуется.
Подсоедините аудио- и видеокабели к
соответствующим гнездам
компонентов.
Примечания
При подключении оптических цифровых
кабелей вставляйте разъемы кабелей до
щелчка.
Не перегибайте и не скручивайте
оптические кабели.
Совет
Все цифровые аудиогнезда поддерживают
частоты дискретизации 32 кГц, 44,1 кГц,
48 кГц и 96 кГц.
Подсоединение
спутникового тюнера
SA-CD/CD
AUDIO IN
DVD
AUDIO IN
VIDEO IN VIDEO IN
AM
ANTENNA
SURROUND
SPEAKERS
LR
LR
+ +
CENTER
+
R
L
L
R
L
AUDIO
OUT
VIDEO 1
AUDIO IN
VIDEO IN
AUDIO OUT
VIDEO OUT
VIDEO OUT
SUB
WOOFER
MONITOR
COMPONENT VIDEO
DVD
IN
VIDEO 2
IN
MONITOR
OUT
P
R
/C
R
/R–Y
DVD IN
DIGITAL
OPTICAL
VIDEO 2
IN
VIDEO 1
IN
COAXIAL
Y
P
B
/C
B
/B–Y
R
VIDEO 2
AUDIO IN
Спутниковый тюнер
A
BC D
A Аудиокабель (не прилагается)
B Оптический цифровой кабель (не прилагается)
C Видеокабель (не прилагается)
D Компонентный видеокабель (не прилагается)
