19
RU
Подготовка к эксплуатации
Изображение, воспроизводимое
компонентом, обеспечивающим
визуальное отображение и
подключенным к данному ресиверу,
может отображаться на экране
телевизора.
Подключать все кабели не требуется.
Подсоедините видеокабели к
соответствующим гнездам
компонентов.
Примечания
•Подключите компоненты для
воспроизведения изображения, например
телемонитор или проектор, к гнезду
MONITOR OUT на ресивере.
•Включите ресивер, когда видео- и
аудиосигналы воспроизводящего
компонента будут выводиться на телевизор
через ресивер. Если питание ресивера не
будет включено, то ни видео-, ни
аудиосигналы передаваться не будут.
Совет
При подсоединении с помощью гнезда
MONITOR OUT к телемонитору можно
просматривать выбранное вводимое
изображение.

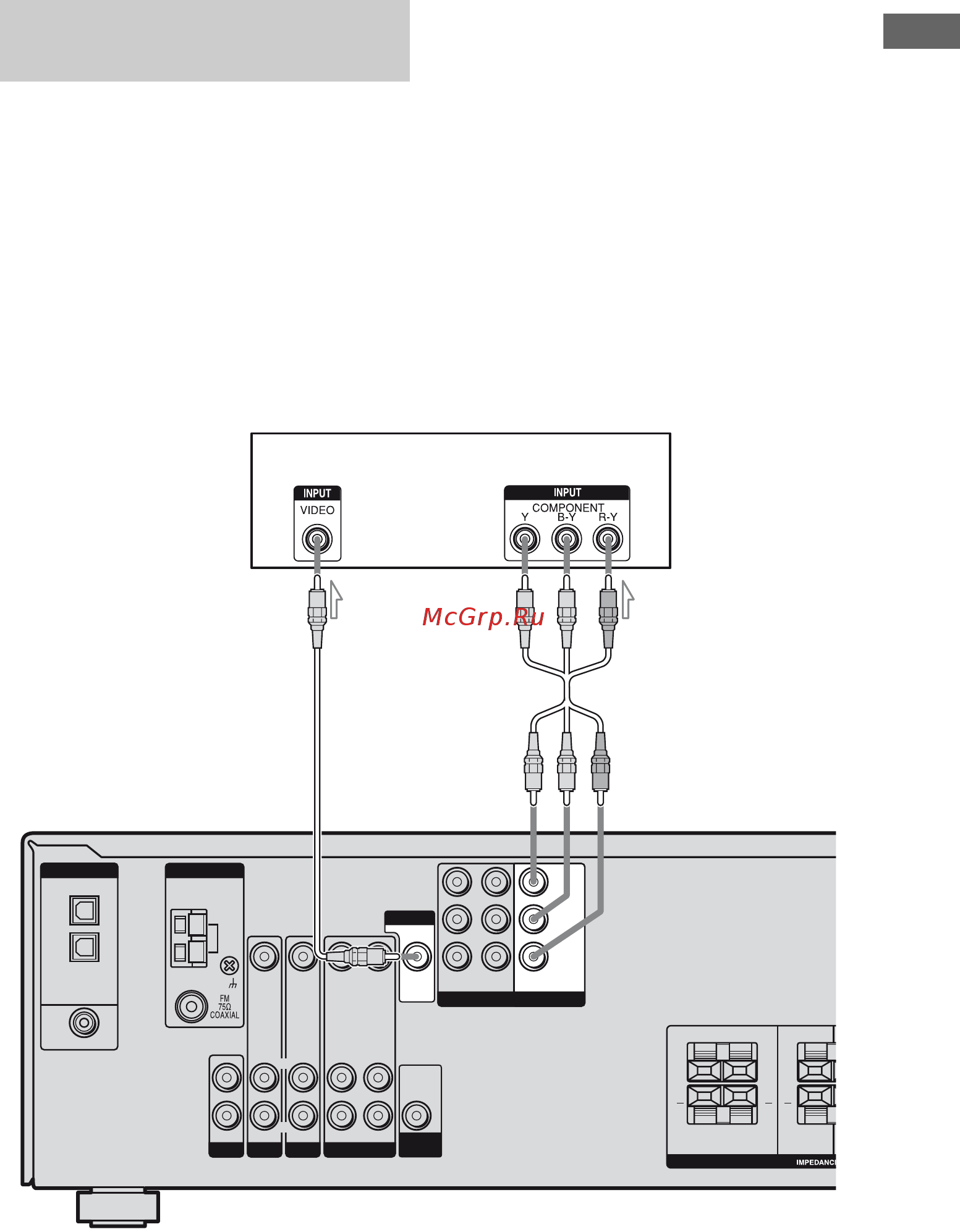

Подсоединение
телемонитора
DVD IN
SA-CD/CD
AUDIO IN
DVD
AUDIO IN
VIDEO 2
AUDIO IN
VIDEO IN VIDEO IN
DIGITAL
OPTICAL
VIDEO 2
IN
VIDEO 1
IN
COAXIAL
AM
ANTENNA
SURROUND
SPEAKERS
LR
LR
+ +
CENTER
+
R
L
R
L
R
L
AUDIO
OUT
VIDEO 1
COMPONENT VIDEO
AUDIO IN
VIDEO IN
AUDIO OUT
VIDEO OUT
DVD
IN
VIDEO 2
IN
MONITOR
OUT
SUB
WOOFER
P
R
/C
R
/R–Y
VIDEO OUT
MONITOR
Y
P
B
/C
B
/B–Y
Телемонитор
BA
A Видеокабель (не прилагается)
B Компонентный видеокабель (не прилагается)
