20
RU

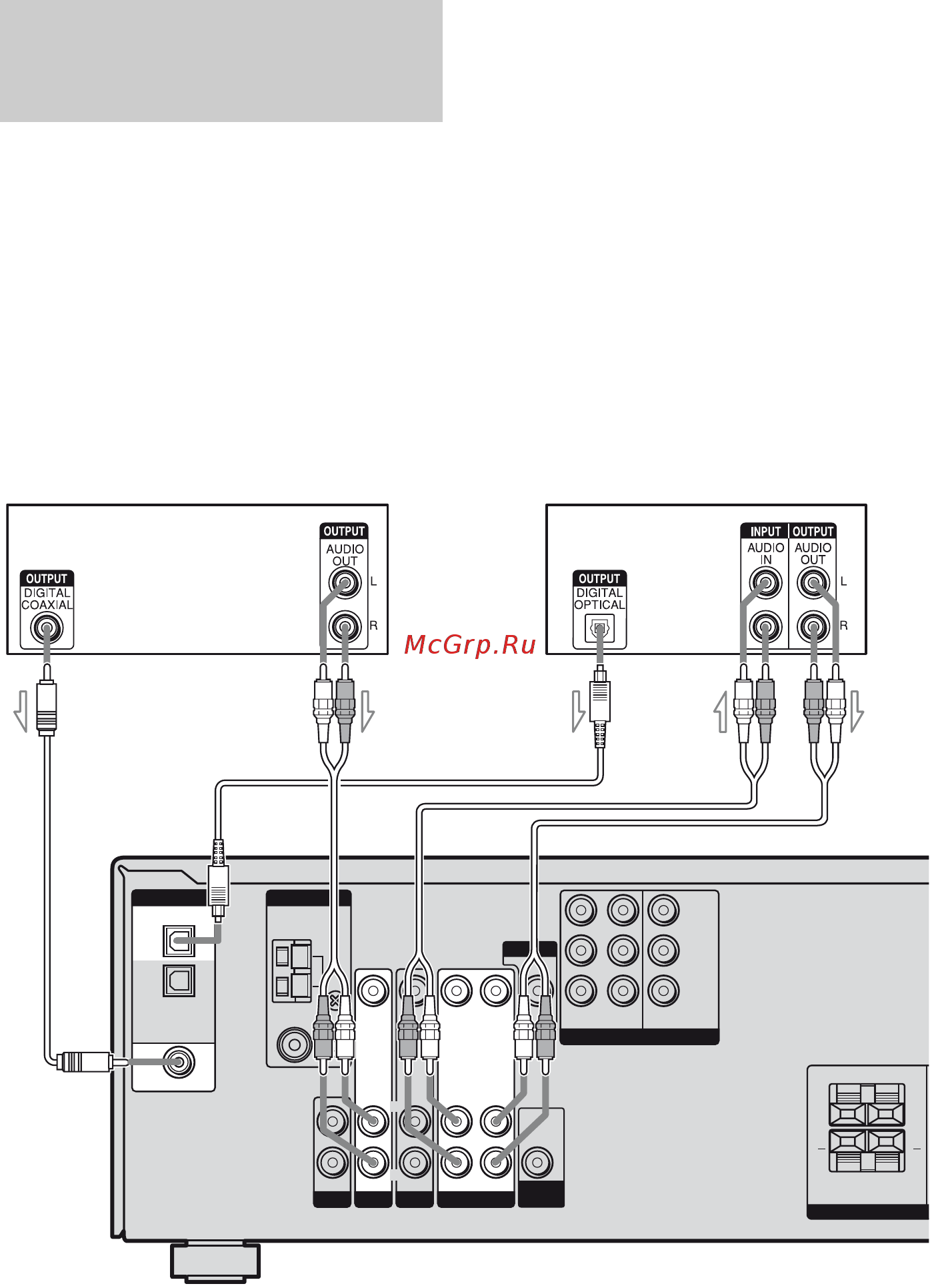

На следующем рисунке показано, как
подсоединить DVD-проигрыватель/
DVD-рекордер.
Подключать все кабели не требуется.
Подсоедините аудио- и видеокабели к
соответствующим гнездам
компонентов.
1 Подключение
аудиокомпонентов
Примечания
Для приема многоканального цифрового
аудиосигнала с DVD-проигрывателя
установите нужное значение выводимого
цифрового аудиосигнала на DVD-
проигрывателе. См. инструкции по
эксплуатации, входящие в комплект DVD-
проигрывателя.
При подключении оптических цифровых
кабелей вставляйте разъемы кабелей до
щелчка.
Не перегибайте и не скручивайте
оптические кабели.
Совет
Все цифровые аудиогнезда поддерживают
частоты дискретизации 32 кГц, 44,1 кГц,
48 кГц и 96 кГц.
Подсоединение DVD-
проигрывателя/
DVD-рекордера
SA-CD/CD
AUDIO IN
DVD
AUDIO IN
VIDEO 2
AUDIO IN
VIDEO IN VIDEO IN
AM
ANTENNA
SURROUND
SPEAKE
R
LR
LR
+ +
R
L
R
L
AUDIO
OUT
VIDEO 1
COMPONENT VIDEO
AUDIO IN
VIDEO IN
AUDIO OUT
VIDEO OUT
VIDEO OUT
DVD
IN
VIDEO 2
IN
MONITOR
OUT
SUB
WOOFER
MONITOR
Y
P
B
/C
B
/B–Y
P
R
/C
R
/R–Y
DIGITAL
OPTICAL
VIDEO 2
IN
VIDEO 1
IN
COAXIAL
DVD IN
R
L
DVD-проигрыватель
AB
DVD-рекордер
C
B
A Коаксиальный цифровой кабель (не прилагается)
B Аудиокабель (не прилагается)
C Оптический цифровой кабель (не прилагается)
