4
RU
Перед подключением

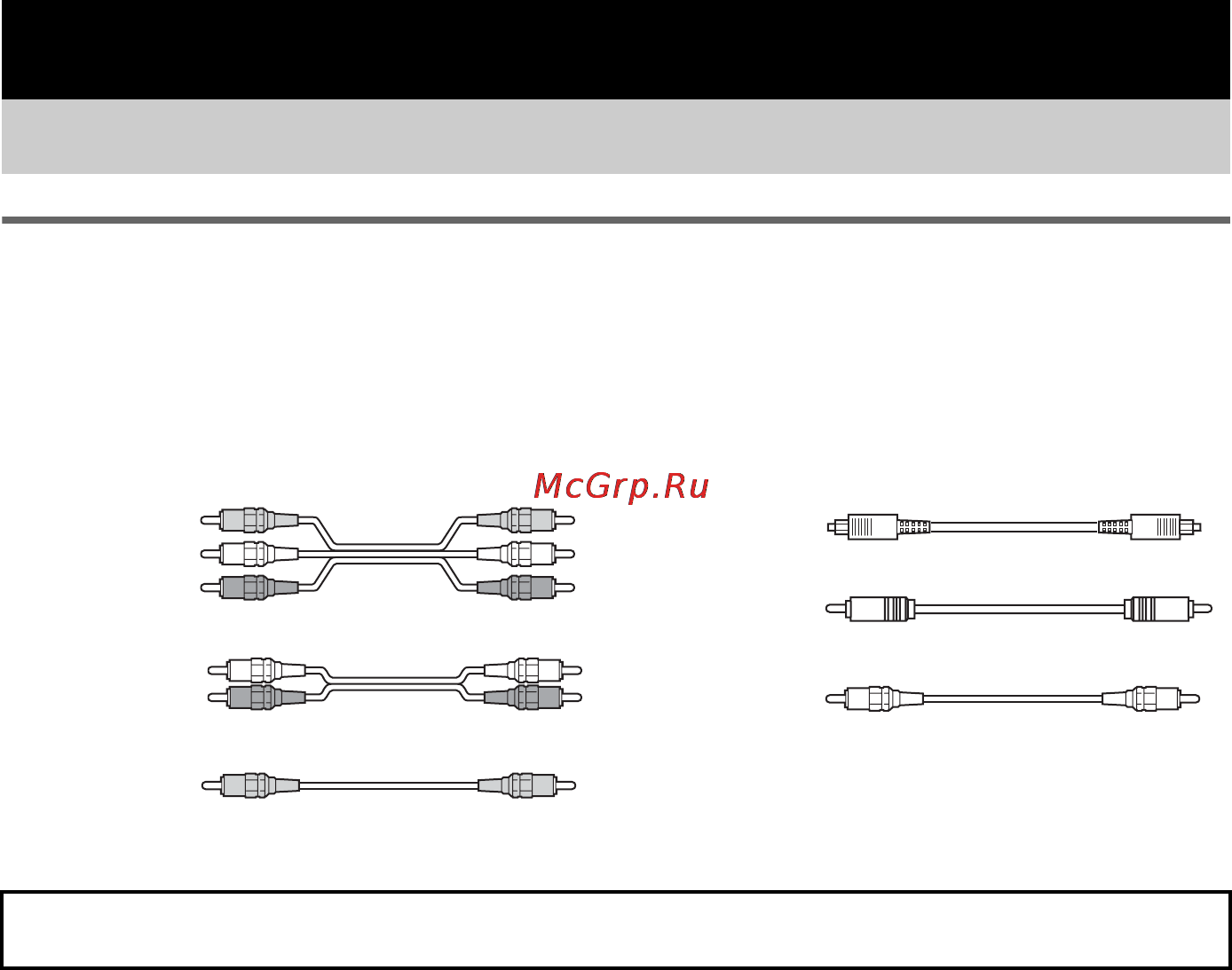

Схемы соединений компонентов, приведенные вданном разделе, предусматривают
применение следующих дополнительных соединительных кабелей (кабели (a) – (f), не
входят в комплект поставки).
(a) Аудио/видеокабель
Желтый (видео)
Белый (L/аудио)
Красный (R/аудио)
(b) Аудиокабель
Белый (L)
Красный (R)
(c) Видеокабель
Желтый
(d) Оптический цифровой кабель
(e) Коаксиальный цифровой кабель
(f) Монофонический аудиокабель
Черный
Совет
Аудиокабель (b) можно разделить на два
монофонических аудиокабеля (f).
Примечания
• Соединения следует выполнить надежно для избежания шумов и помех.
• При соединении аудио/видеокабелей надо подключить штеккеры к гнездам одинаковой цветовой
маркировки на компонентах: желтый (видео) к желтому; белый (левый, аудио) к белому; и красный
(правый, аудио) к красному.
• При соединении оптических цифровых кабелей надо вставить штеккеры прямо до щелчка.
• Не допускается загибание или связывание оптических цифровых кабелей.
Подключение компонентов
Необходимые кабели
Перед выполнением каких-либо соединений следует выключить электропитание всех
компонентов.
