Sony STR-DB900 [6/56] Coaxial out
![Sony STR-DB900 [6/56] Coaxial out](/views2/1090448/page6/bg6.png)
6
RU
.
Подключив гнезда цифрового выхода DVD-проигрывателя (др.) к цифровым входным
гнездам данной системы, вы сможете прослушивать многоканальное окружающее
звучание кинотеатра в вашем доме. К данному ресиверу можно подключать как
максимум 6.1-канальную акустическую систему. Для полного наслаждения
многоканальным окружающим звучанием, требуется пять колонок (две фронтальные
колонки, две колонки окружающего звучания, и центральная колонка) и сабвуфер.
Подключив одну дополнительную тыловую колонку окружающего звучания (всего 6.1
каналов), вы можете прослушивать высокоточное воспроизведение программы DVD,
записанной в формате Dolby Digital EX или DTS-ES.
Подробнее о необходимых кабелях ((a)
– (f)), смотрите стр. 4.
* Подключите данный кабель к одному из гнезд COAX IN или OPT IN. Рекомендуется подключить
к гнезду COAX IN.
Примечания
• Все цифровые аудиогнезда совместимы с частотами стробирования 32 кГц, 44,1 кГц, 48 кГц и
96 кГц.
• Для воспроизведения многоканального окружающего звучания через данный ресивер, может
потребоваться изменение настройки цифрового выхода на подключенном компоненте. Подробнее,
смотрите инструкции по использованию, прилагаемую к подключенному компоненту.

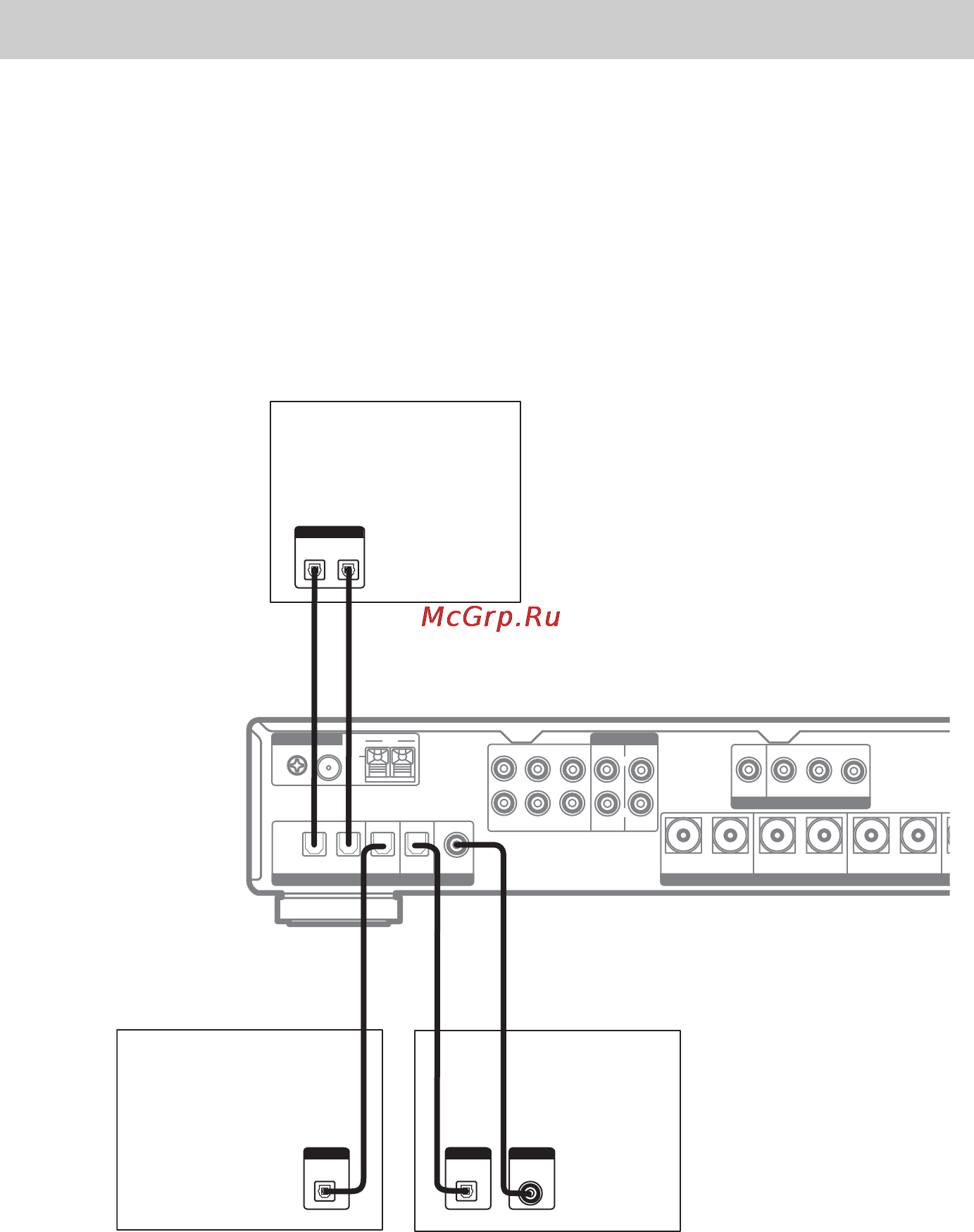

Подключение цифровых компонентов
MONITOR
IN
DVD
IN
DVD
IN
TV/SAT
IN
HDD/MD
OUT
HDD/MD
COAXIALOPTICAL
SURROUND CENTER
DVD DVDTV/SATVIDEO VIDEO
SUB WOOFER
IN IN
INININOUT
FRONT
R
L
R
L
MULTI CH IN
DIGITAL SPEAKERS
COAXIAL
75Ω
AM
FM
U
+–
SURROUND BACK
+–
SURROUND R
+–
SURROUND L
VIDEO
ANALOGANTENNA
l
l
DIGITAL
OPTICAL
IN
OUT
DIGITAL
OPTICAL
OUT
(d) (d)
(d)
DIGITAL
OPTICAL
OUT
DIGITAL
COAXIAL
OUT
(e)
*
(d)
*
Спутниковый тюнер
DVD-
проигрыватель
MD-дека, жесткий диск
ВХОД
ВЫХОД
