51
RU
Дополнительная информация
Основной блок
DIRECT qa (24)
DISPLAY 6 (21, 48)
INPUT MODE 5 (30)
INPUT SELECTOR 7
(16, 17, 18, 19)
MULTI CH IN qs (17)
PRESET TUNING +/– qf (18)
SOUND FIELD q;
(25, 26, 27, 48)
SURROUND BACK
DECODING qd (32)
VOLUME 8 (16, 17, 47)
Гнездо PHONES qg (47)
Индикатор STANDBY 3
Окошко дисплея 4 (22, 23)
Переключатель POWER
(питание) 2
(11, 12, 15)
(сенсор ДУ) 1 (49)
2CH 9 (11, 24, 27)

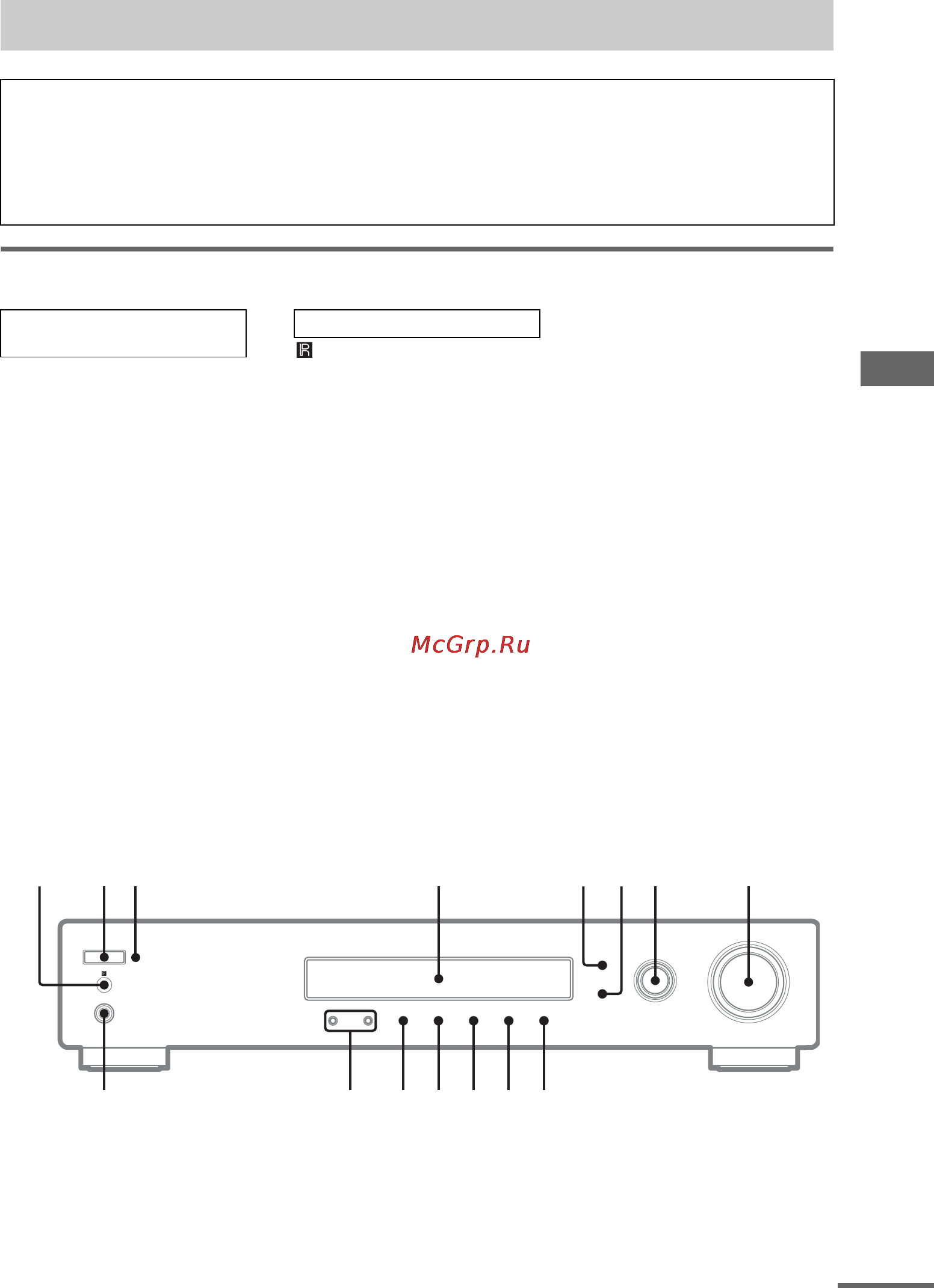

Список расположения кнопок и справочные страницы
Как пользоваться настоящей страницей
По приведенным на данной странице данным
можно определить место расположения
кнопок и других частей системы, указанных в
основном тексте.
Н
омер иллюстрации
r
DISPLAY 6 (21, 48)
RR
Наименование кнопки/ Справочная
органа страница
В АЛФАВИТНОМ
ПОРЯДКЕ
НОМЕРА И ЗНАКИ
2 8
9
653471
qg qf qd qs qa q;
продолжение следует
