Подключение компонентов
7
RU
Следуя иллюстрации ниже, подключите прилагаемые рамочную АМ и проволочную ЧМ
антенны.
Примечания
• Во избежание шумов и помех рекомендуется разместить рамочную АМ-антенну вдали от ресивера
и других компонентов.
• Проволочную ЧМ-антенну следует растянуть полностью до отказа.
• После присоединения проволочной ЧМ-антенны, ее следует поддерживать в горизонтальном
положении по мере возможности.
• При подключении поставляемой рамочной АМ-антенны, подключите черный кабель (A) к
терминалу
U, и белый кабель (B) к другому терминалу.

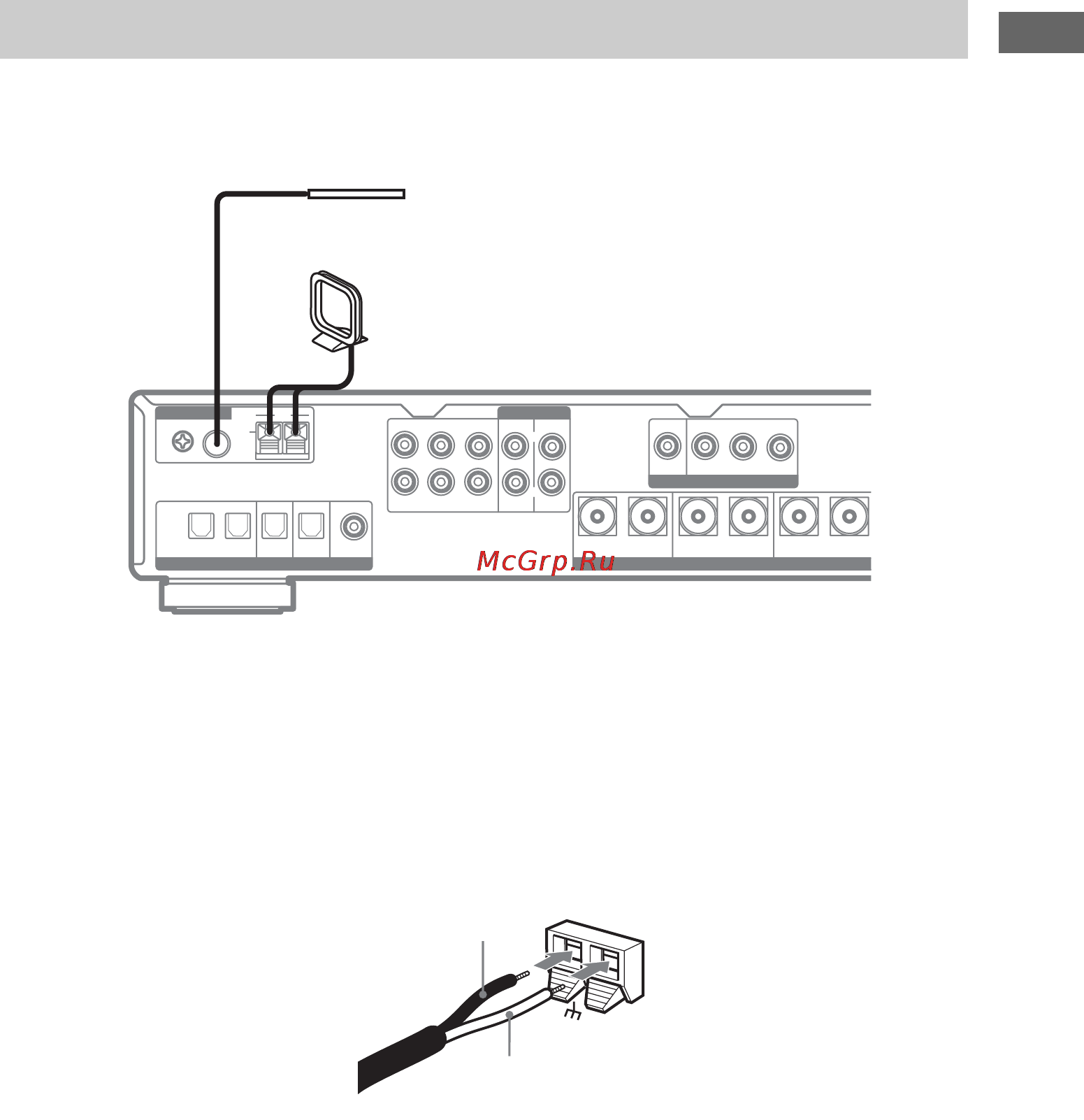

Подключение антенн
MONITOR
IN
DVD
IN
DVD
IN
TV/SAT
IN
HDD/MD
OUT
HDD/MD
COAXIALOPTICAL
SURROUND CENTER
DVD DVDTV/SATVIDEO VIDEO
SUB WOOFER
IN IN
INININOUT
FRONT
R
L
R
L
MULTI CH IN
DIGITAL SPEAKER
S
COAXIAL
75Ω
AM
FM
U
+–
SURROUND BACK
+–
SURROUND R
+–
SURROUND L
VIDEO
ANALOGANTENNA
Рамочная АМ-антенна
(поставляется)
Проволочная ЧМ-антенна
(поставляется)
A
B
AM
