Подключение компонентов
5
RU
Подключив телевизор к гнезду MONITOR, можно просматривать видеоизображения от
выбранных источников (стр. 17).
Подробнее о необходимых кабелях ((a) – (f)), смотрите стр. 4.
* Для аудиосигналов, используйте цифровые соединения. Подключите гнездо цифрового
выхода на спутниковом тюнере к гнезду TV/SAT OPT IN данной системы (смотрите стр. 6).
**Если звуковые сигналы DVD-проигрывателя, видеомагнитофона или спутникового тюнера
проходят через телевизионный экран, подключите аналоговые аудиовыходные гнезда
телевизионного монитора к гнездам ANALOG VIDEO IN L/R. Звучание DVD-
проигрывателя, видеомагнитофона или спутникового тюнера будет исходить от колонок,
подключенных к ресиверу.

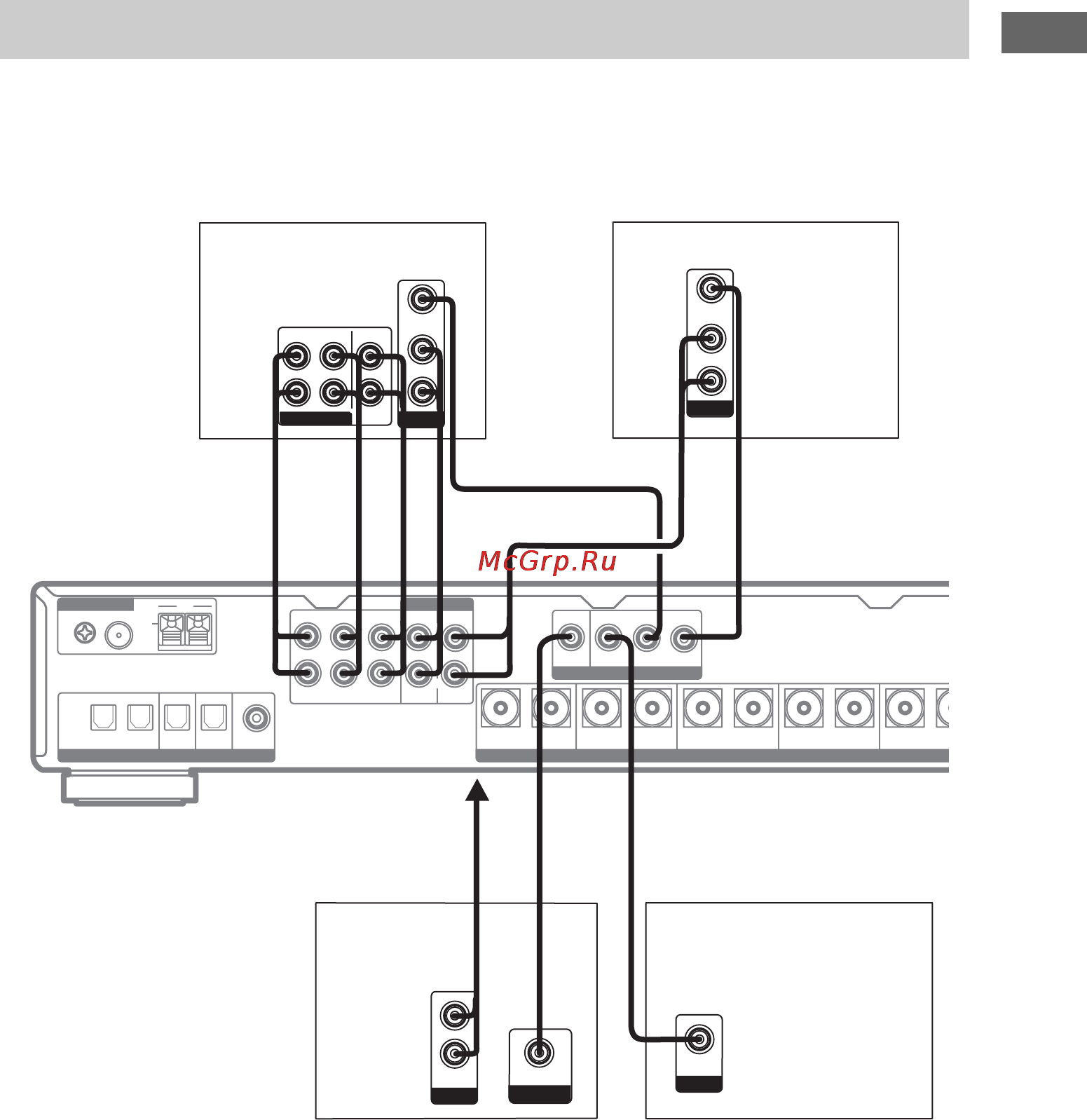

Подключение аналоговых компонентов
INPUT
MONITOR IN
(a)
(a)
(a)
(c)
(c)
AUDIO OUT
VIDEO OUT
OUTPUT
L
R
VIDEO OUT
OUTPUT
AUDIO OUT
VIDEO OUT
OUTPUT
L
R
L
R
MULTI CH OUT
FRONT
SURROUND
CENTER
SUB
WOOFER
(b)
(b) (f)
(a)
AUDIO OUT
OUTPUT
L
R
(a)**
MONITOR
IN
DVD
IN
DVD
IN
TV/SAT
IN
HDD/MD
OUT
HDD/MD
COAXIALOPTICAL
SURROUND CENTER
DVD DVDTV/SATVIDEO VIDEO
SUB WOOFER
IN IN
INININOUT
FRONT
R
L
R
L
MULTI CH IN
DIGITAL SPEAKERS IMPEDANCE USE 4-16 Ω
COAXIAL
75Ω
AM
FM
U
+–
SURROUND BACK
+–
SURROUND R
+–
SURROUND L
+–
CENTER
–
FRONT R
VIDEO
ANALOGANTENNA
ТВ экран
DVD-проигрыватель
Спутниковый тюнер*
Видеомагнитофон
**
К гнездам
ANALOG VIDEO IN L/R
