* Вы можете просматривать изображение
выбранного входного сигнала при
подключении гнезда MONITOR OUT к
телевизору (стр. 22). Вы можете управлять
данным ресивером с помощью GUI
(графического интерфейса пользователя)
(стр. 43).
Гнездо AM
ANTENNA
Для подключения
к рамочной
антенне AM,
прилагаемой к
данному ресиверу
(стр. 39).

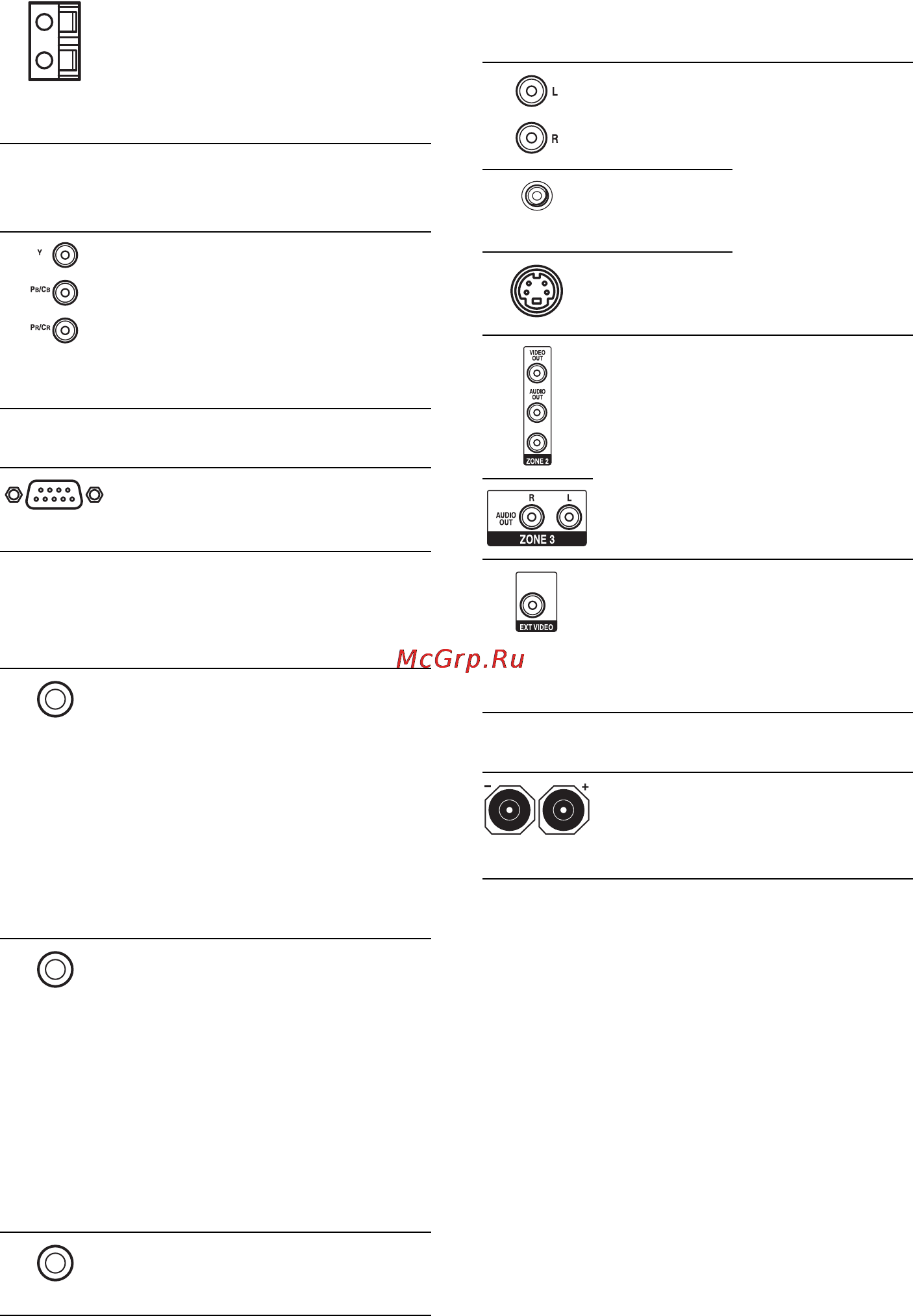

D Секция COMPONENT VIDEO
INPUT/OUTPUT
Гнезда
COMPONENT
VIDEO (Y, P
B
/
C
B
, P
R
/C
R
)
INPUT/
OUTPUT*
Подсоединение к
DVD-
проигрывателю,
телевизору или
спутниковому
тюнеру (стр. 22,
34, 95).
E Гнездо RS-232C
Используется для
текущего ремонта
и обслуживания.
F Гнездо управления для
оборудования Sony и других
внешних компонентов
Гнезда CTRL
S IN/OUT
Для подключения
к телевизору,
DVD-
проигрывателю
или кассетному
видеомагнитофо-
ну Sony, которые
оснащены
гнездом
CONTROL S
(стр. 115).
Гнезда
TRIGGER
OUT
Для подключения
к блокирующему
устройству вкл/
выкл источника
питания других
компонентов,
совместимых с
12В TRIGGER,
или к усилителю/
ресиверу зоны 2-
или зоны 3
(стр. 112).
Гнезда IR
REMOTE IN/
OUT
Подсоедините к
IR-усилителю
(стр. 110, 111).
G Секция VIDEO/AUDIO INPUT/
OUTPUT
Гнезда
AUDIO IN/
OUT
Для подключения
к видеомагнито-
фону, DVD-
проигрывателю и
т.п. (стр. 32, 33, 34,
35, 95).
Гнезда
VIDEO IN/
OUT*
Гнезда
S VIDEO IN/
OUT*
Гнездо
AUDIO IN/
OUT
Гнезда
VIDEO IN/
OUT
Для подключения
к компоненту в
зоне 2 или зоне 3
(стр. 109).
Гнездо
VIDEO IN
Для подключения
к компоненту,
когда Вы хотите
просмотреть окно
PIP (Picture in
Picture).
H Секция SPEAKERS
Для подключения
к
громкоговорите-
лям (стр. 20).
