27
RU
Подготовка к эксплуатации
Если Ваш DVD- или Super Audio CD-
проигрыватель оснащен
многоканальными выходными
гнездами, для наслаждения
многоканальным звучанием Вы можете
подсоединить их к гнездам MULTI
CHANNEL INPUT этого ресивера.
В качестве альтернативы
многоканальные входные гнезда могут
быть использованы для подсоединения
внешнего многоканального декодера.
Примечания
•DVD- и Super Audio CD-проигрыватели не
оснащены гнездами SURROUND BACK.
•Если параметр “Sur Back Assign” в
настройках меню Auto Calibration
установлен в положение “ZONE 2”, вход
через гнезда SUR BACK не осуществляется
(стр. 83).

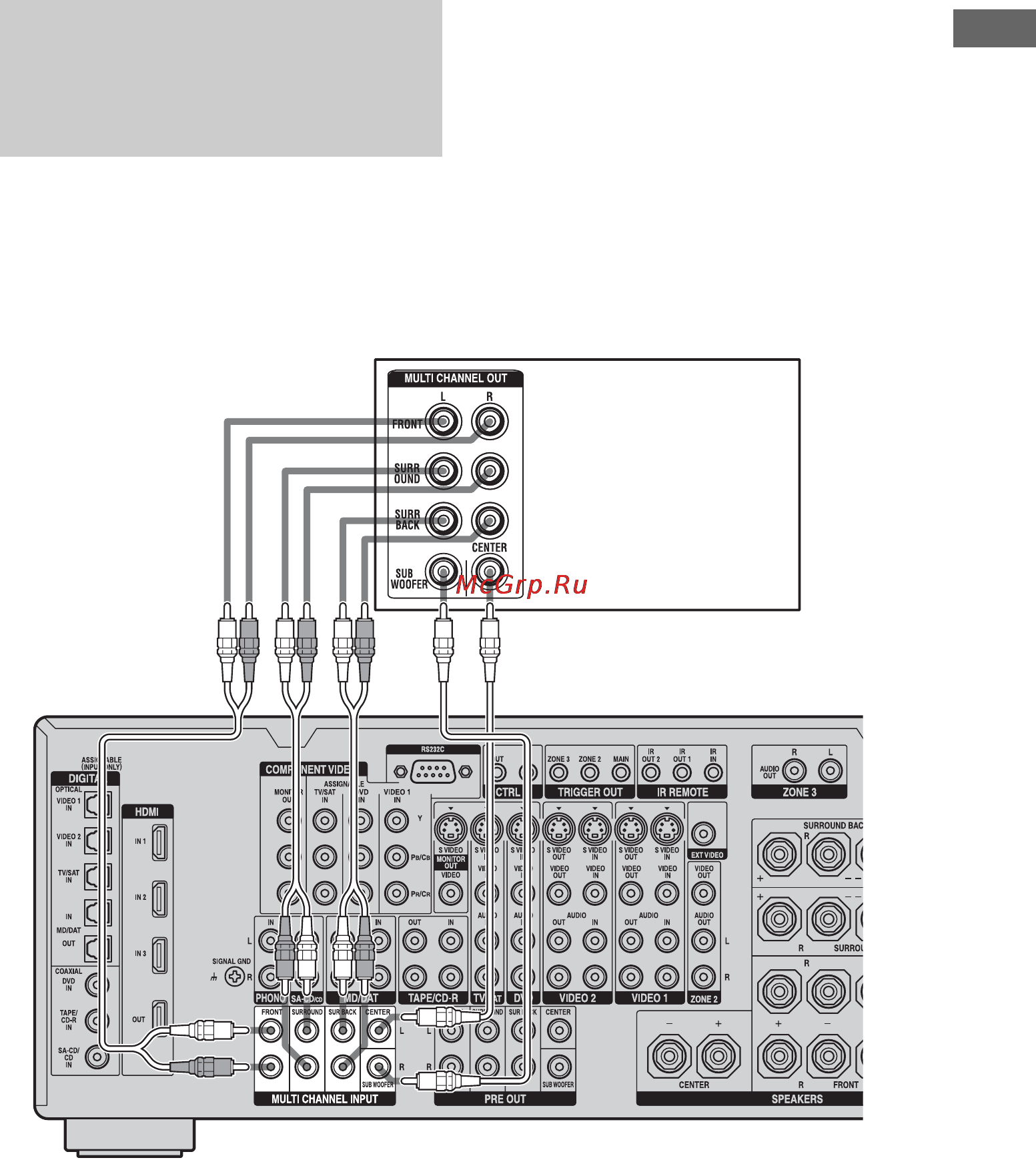

Подсоединение
компонентов с
многоканальными
выходными гнездами
DVD-проигрыватель,
Super Audio CD-
проигрыватель и т.п.
AB
A Аудиошнур (не прилагается)
B Монофонический аудиошнур (не прилагается)
